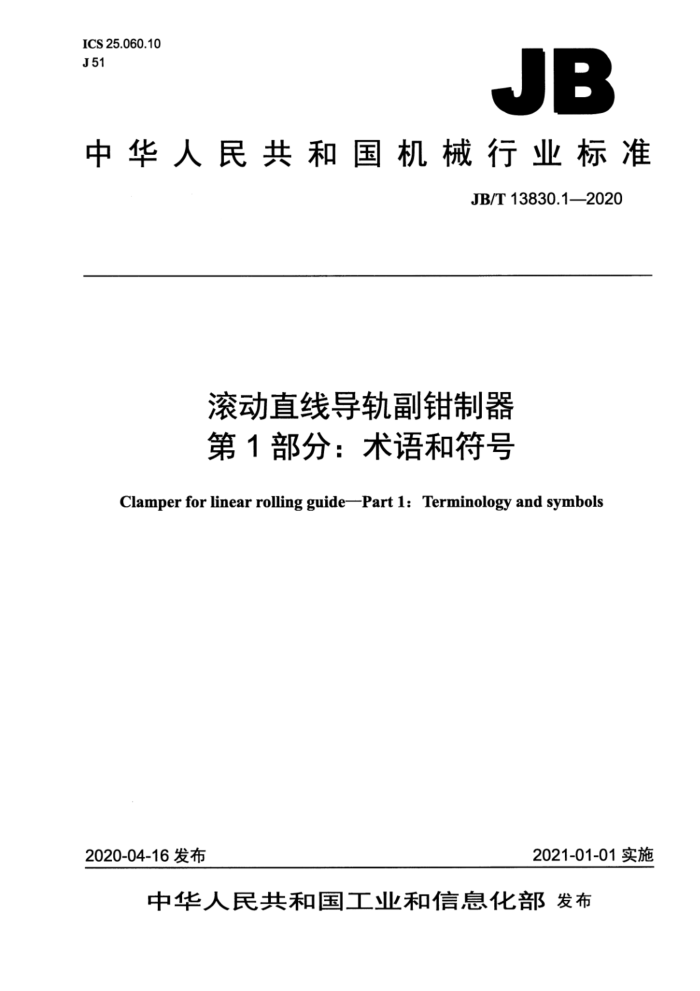

中华人民共和国机械行业标准
JB/T13830.1—2020
滚动直线导轨副钳制器第1部分：术语和符号
Clamper for linear rolling guidePart 1: Terminology and symbols
2021-01-01实施
2020-04-16发布 目 次
前言 1范围 2基本术语和定义 3符号说明.. 中文索引（按汉语拼音顺序）英文索引（按英文字母顺序）参考文献
.II
6
图14 钳制器示意图图2钳制器保持力示意图
表1符号、术语和单位 前言
JB/T13830《滚动直线导轨副钳制器》分为四个部分：一第1部分：术语和符号；一第2部分：安装连接尺寸；第3部分：验收技术条件：一第4部分：寿命试验规范。 本部分为JB/T13830的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：广东高新凯特精密机械股份有限公司、华中科技大学、南京理工大学、汉川机床
集团有限公司、北京机电院机床有限公司。
本部分主要起草人：冯健文、赵美玲、杨炫召、张艳红、曹鹏杰、刘文威、欧屹、方雄文、李亚红。 本部分为首次发布。 滚动直线导轨副钳制器第1部分：术语和符号
1范围
JB/T13830的本部分规定了滚动直线导轨副钳制器的术语和定义及标识符号。 本部分适用于滚动直线导轨副钳制器（以下简称钳制器）。
2基本术语和定义
2.1
滚动直线导轨副linearrollingguide 由直线导轨、滑块和滚动体组成，可用作直线运动导向和支承的部件。 [JB/T7175.1—2011，定义2.1]
2.2
滚动直线导轨副钳制器clamperforlinearrollingguide 由钳制器主体、执行元件、钳制元件和接触元件等组成，可直接夹紧滚动直线导轨副，具有防止振
动或紧急制动作用的部件，如图1所示。
导轨安装垫板
执行元件
2
钳制器主体
接触元件钳制元件
图1钳制器示意图
2.3
钳制器主体clamperbody 用于安装执行元件、钳制元件和接触元件等的部件。
2.4
执行元件powerunit 活塞或弹簧等使钳制元件产生移动的元件。
2.5
钳制元件clampingunit 楔形块或螺栓等产生钳制力的元件 2.7
安装垫板fixplate 使钳制器的高度与滚动直线导轨副高度一致的垫板。
2.8
保持力holdingforce 抵抗滑块轴向运动的作用力，如图2所示。
L1
.
O
钳制器
图2 钳制器保持力示意图
2.9
额定保持力 rating holding force Fo 钳制器接触元件与直线导轨之间的静摩擦系数为0.1时的计算值。
2.10
最大保持力 max.holding force Fmax 钳制器受外力后出现位移突变时的载荷。
2.11
常开型钳制器 normally open clamper 未供气或供油时处于松开状态的钳制器。
2.12
常闭型钳制器 normallyclosed clamper 未供气或供油时处于夹紧状态的钳制器。
2.13
带制动钳制器beltbrakeclamper 接触元件为制动片的钳制器。
2.14
常开型钳制器反应时间normallyopen clamperreactiontime 系统从发出开始供气或供油的信号，到开始向钳制器供气或供油的时间。
2.15
常闭型钳制器反应时间normallyclosedclamperreactiontime 系统从发出停止供气或供油的信号，到停止向钳制器供气或供油的时间。
2.16
常开型钳制器响应时间normallyopenclamperresponsetime 从系统开始向钳制器供气或供油，到钳制器夹紧直线导轨的时间。
2.17
常闭型钳制器响应时间 normally closed clamper response time 3 符号说明
术语对应的符号说明见表1。
表1符号，术语和单位
单位 N N
符号 Fo Frmax
术语额定保持力最大保持力 英文索引（按英文字母顺序）
B c
belt brake clamper
-2.13
clamper body: clamper for linear rolling guide clamping unit contact unit :
·2.3 2.2 ..-2.5 .....2.6
F
fix plate :
***-2.7
.......
H
holding force
..-2.8
L M
...2.1
linear rolling guide
max. holding force
-2.10
N
normally closed clamper normally closed clamper reaction time . normally closed clamper response time : normally open clamper : normally open clamper reaction time normally open clamper response time:
2.12 ..-2.15 2.17 - 2.11 2.14 - 2.16
P
*2.4
power unit
R
rating holding force
*2.9
