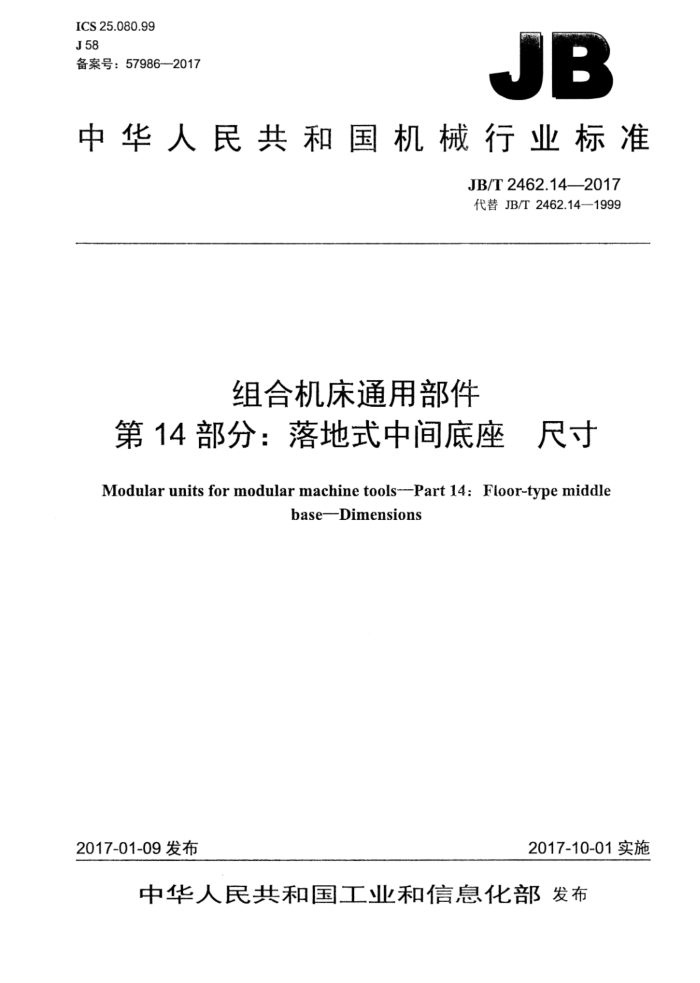

ICS25.080.99 J58 备案号：57986-2017
JB
中华人民共和国机械行业标准
JB/T2462.142017 代替JB/T2462.14-1999
组合机床通用部件
第14部分：落地式中间底座 尺寸 Modular units for modular machine tools--Part 14: Floor-type middle
baseDimensions
2017-01-09发布
2017-10-01实施
中华人民共和国工业和信息化部发布 JB/T2462.14—2017
目 次
前言范围
II
1
2规范性引用文件 3公称尺寸. 4 互换尺寸
......E....
.E..
图1 落地式中间底座型式
E.EE
SEEEEEE
表1落地式中间底座的尺寸
588508800555588085880080050100060 JB/T2462.14—2017
前言
JB/T2462《组合机床通用部件》分为28个部分：
第1部分：多轴转塔动力头参数和尺寸；第2部分：多轴转塔动力箱参数和尺寸；第3部分：单轴转塔动力头参数和尺寸；第4部分：单轴转塔动力头用传动轴参数和尺寸；第5部分：单轴转塔动力头用钻削轴参数和尺寸；第6部分：单轴转塔动力头用镗削轴参数和尺寸；第7部分：单轴转塔动力头用铣削轴参数和尺寸；第8部分：滑台（长台面型）参数和尺寸；第9部分：十字滑台参数和尺寸；第10部分：单轴攻丝动力头参数和尺寸；第11部分：多轴钻削头参数和尺寸；第12部分：多轴攻丝动力头参数和尺寸：第13部分：圆盘底座尺寸；第14部分：落地式中间底座尺寸；第15部分：侧支架（辐射型）尺寸；第16部分：多边形中间底座 参数和尺寸；第17部分：底座尺寸；第18部分：可调支架尺寸；第19部分：固定支架尺寸；第20部分：立柱（长台面滑台用） 尺寸：第21部分：复合立柱尺寸；第22部分：风动动力头参数和尺寸；第23部分：风动动力头用可调圆柱支架 参数和尺寸；第24部分：单轴钻削头尺寸；第25部分：单轴铣削头尺寸；第26部分：单轴镗削与车端面头尺寸；第27部分：车端面刀盘尺寸；第28部分：多工位移动工作台尺寸。
本部分为JB/T2462的第14部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T2462.14一1999《组合机床通用部件落地式中间底座尺寸》，与JB/T2462.14-
1999相比主要技术变化如下：
按照GB/T1.1的规定，增加了“前言”，内容格式和图表按编写规则进行了修改；规范了计量单位。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床部分化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司、一拖（洛阳）开创装备科技有限公司、山东济宁特
II JB/T2462.14—2017
力机床有限公司、北京电子科技职业学院。
本部分主要起草人：罗秀珍、陈湘萍、朱树民、庄严。 本部分所代替标准的历次版本发布情况为：
JB/T2510—1978; —JB/T2462.14—1999。
IⅢI JB/T2462.14—2017
组合机床通用部件第14部分：落地式中间底座 尺寸
范围
1
JB/T2462的本部分规定了组合机床落地式中间底座的公称尺寸和互换尺寸。 本部分适用于组合机床落地式中间底座。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T158—1996机床工作台T形槽和相应螺栓
3公称尺寸
落地式中间底座以相应的回转工作台直径D为公称尺寸，分为400mm、500mm、630mm、 800mm、1000mm五种规格。
互换尺寸
4.
落地式中间底座的互换尺寸应符合图1、表1的规定。
T形槽按GB/T158--1996
D1
OS
中
10
注：可做成以D，为内切圆的多边形。
图1落地式中间底座型式表1 落地式中间底座的尺寸
单位为毫米
800 1 200
1000 1 400
公称尺寸D 圆柱直径D,
400 700
500 850
630 1 000
