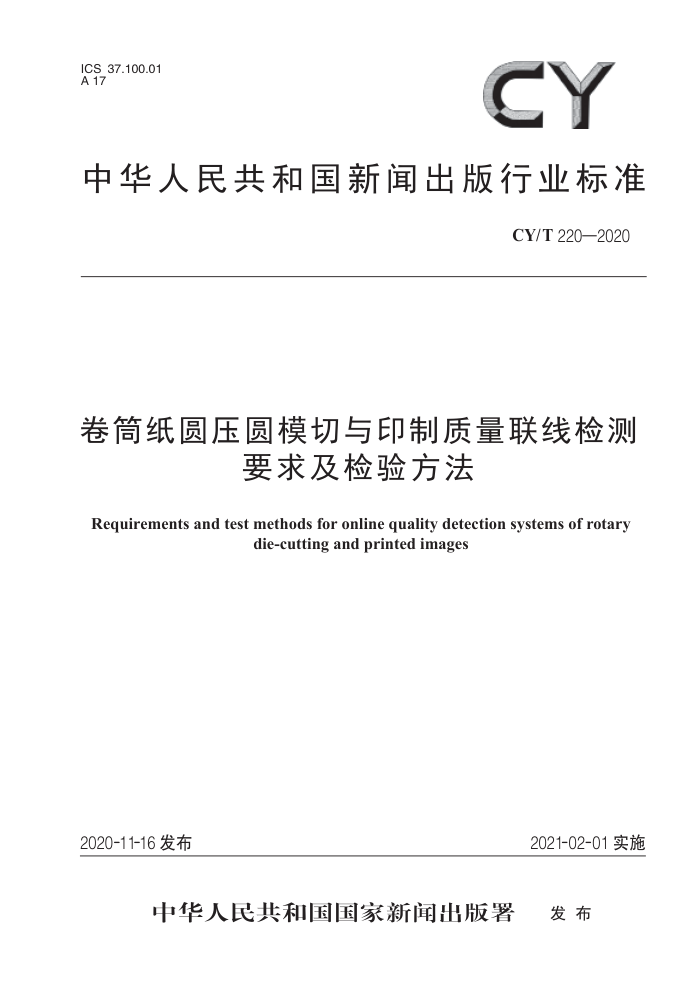

ICS 37.100.01
A17
CY
中华人民共和国新闻出版行业标准
CY/T 220-2020
卷筒纸圆压圆模切与印制质量联线检测要求及检验方法
Requirements and test methods for online quality detection systems of rotarydie-cutting and printed images
2020-11-16发布
2021-02-01实施
中华人民共和国国家新闻出版署 发布
CY/T 220—2020
目次
前言…………ⅢI
1范围……………………………………………………………………………………………………………………1
2规范性引用文件………………………1
3术语和定义……………………………………………………………………………………………………1
4技术要求……………………………………………………………………………………………………1
5检验方法 ……………………………………………………………………………………………………3
附录A(资料性附录)横向套准系统……………………5
附录B(资料性附录)纵向套准系统…………………………………………………………………………6
附录C(资料性附录)展平装置…………………………………………………………………………7
附录D(资料性附录)图像采集系统……………………………………………………………………8
附录E(资料性附录)负压吸附输送装置…………………………………………………………………………9
附录F(资料性附录)模板图样 ………………………………………………………………………10CY/T 220—2020
卷筒纸圆压圆模切与印制质量联线检测要求及检验方法
1 范围
本标准规定了卷筒纸圆压圆模切单元与折叠纸盒印制质量检测单元联线检验的术语和定义、技术要求及检验方法。
本标准适用于卷筒纸折叠纸盒类产品的模切加工及印制质量联线检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 9056金属直尺
3术语和定义
下列术语和定义适用于本文件。
3.1
灰度值grey value黑白图像中点的明暗程度，范围从0到255,白色为255,黑色为0。
32
对比度contrast
对比度表示两种颜色灰度值差值的绝对值。灰度图像时，对比度为灰度值差值的绝对值；彩色图像时，对比度为三个单通道灰度图像的对比度之和。
4技术要求
4.1 设备要求
4.1.1 总要求
应包括圆压圆模切单元、联线检测单元和产品收集单元。
4.1.2圆压圆模切单元
4.1.2.1 应具有放卷系统、张力控制系统、横向套准系统(参见附录A)、纵向套准系统(参见附录B)、展平装置(参见附录C)。
4.1.2.2应具有独立伺服电机驱动的压痕、模切工位。
4.1.2.3应具有清废装置。
4.1.3联线检测单元
4.1.3.1 应具有图像采集系统、数据分析系统、控制系统、不合格品剔除系统。
4.1.3.2图像采集系统(参见附录D)应配置LED线光源与高亮度无影LED光源。
4.1.3.3图像采集系统应配置行频不低于20000 Hz、像素不低于4096的彩色线阵相机与行频不低于30000 Hz、像素不低于8192的黑白线阵相机。
