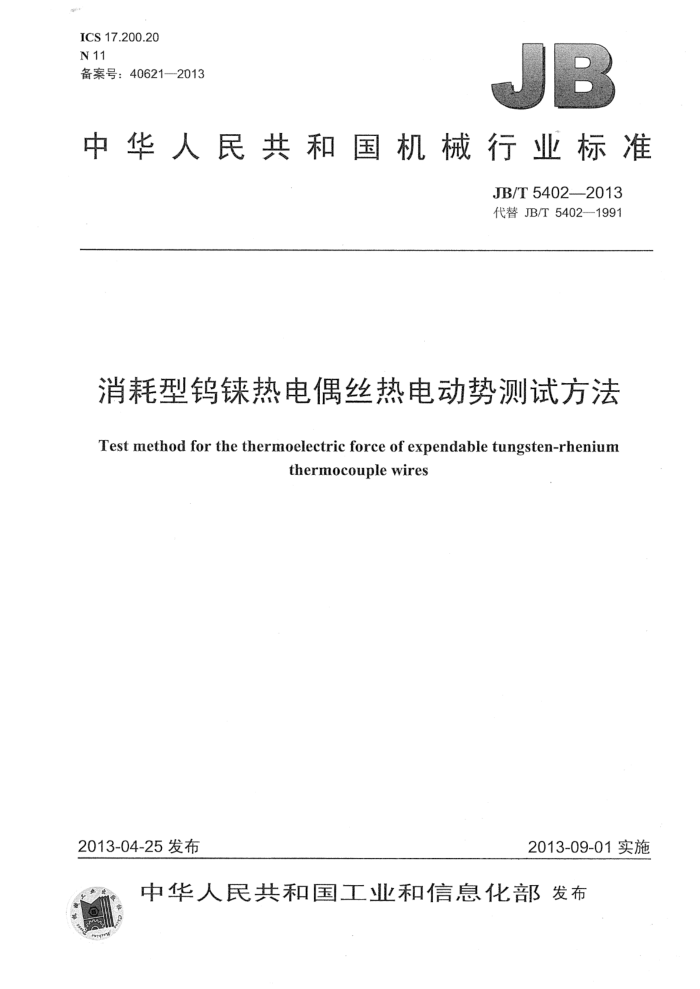

ICS 17.200.20 N11 备案号：40621—2013
中华人民共和国机械行业标准
JB/T5402--2013 代替JB/T5402-1991
消耗型钨热电偶丝热电动势测试方法
Test method for the thermoelectric force of expendable tungsten-rhenium
thermocouple wires
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T5402—2013
目 次
前言.
范围 2 术语和定义方法原理
1
L 4
熔丝及支撑丝的要求 4.1 熔丝纯度 4.2 熔丝直径.... 4.3熔丝清洗 4.4 熔丝软化处理 4.5 支撑丝仪器设备.
5
6 测试环境及条件..
试样制备. 8. 测试程序。 测试结果的处理
7
9
10测试报告图1熔丝法测试系统示意图 JB/T5402-2013
前 創言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T5402-1991《快速测量钢液温度用钨热电偶丝热电动势测试方法》，与JB/T5402
1991相比主要技术变化如下：
修改标准名称为《消耗型钨热电偶丝热电动势测试方法》；偶丝直径由0.08mm~0.1mm修改为0.05mm~0.1mm；钯点和铂点温度分别修改为钯点（1554.8℃）和铂点（1768.1℃）。
本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会（SAC/TC419）归口。 本标准负责起草单位：重庆材料研究院。 本标准参加起草单位：苏州市技术监督情报所、无锡市国涛钨合金厂、北矿新材科技有限公司、
上海嘉翎仪表材料科技研究所。
本标准主要起草人：谌立新、陈德茂、何伦英、杨小明、袁国庆、李炳山、王沁。 本标准所代替的标准的历次版本发布情况为：
JB/T5402-1991。
II JB/T5402-2013
消耗型钨热电偶丝热电动势测试方法
1范围
本标准规定了消耗型钨热电偶丝（以下简称偶丝）热电动势的测试方法一 熔丝法本方法适用于直径为0.05mm～0.1mm的偶丝在钯点（1554.8℃）和铂点（1768.1℃）热电动势
的测试。其他直径的偶丝也可参照采用。
2术语和定义
下列术语和定义适用于本文件。 测量端measuring junction 感受被测温度的热电偶连接端。
2.1
2.2
参考端reference junction 已知温度的热电偶连接端。
2.3
熔丝法fuse method 利用纯金属熔点温度测试热电偶热电动势的方法。
2.4
熔丝用来分度热电偶热电动势的纯金属丝（如纯钯丝、纯铂丝等）。
3方法原理
熔丝法是利用纯金属在熔化过程中温度不变的特性来测试热电偶的热电动势值的测试方法，其原理如图1所示。
被测样品
冰点器
电测仪器
出气口
保护气体进气口
铂钻30-铂佬6热电偶
图1熔丝法测试系统示意图 JB/T5402—2013
4 熔丝及支撑丝的要求
4.1熔丝纯度
钯丝和铂丝纯度应不低于99.99%。 4.2熔丝直径
熔丝直径为0.30mm~0.35mm。 4.3熔丝清洗
钯丝用30%硫酸在常温下浸渍1h，铂丝用30%盐酸在常温下浸渍1h或煮沸10min～15min，然后将钯丝和铂丝放在蒸馏水中煮沸2次～3次，直至彻底清除酸性为止。 4.4熔丝软化处理
将钯丝和铂丝放入干净的退火炉中，进行退火处理，退火温度为600℃。退火时间钯丝为5min 铂丝为10 min。 4.5支撑丝
用直径为0.5mm钨丝剪成长度为120mm150mm，并用细砂纸擦去表面氧化物，然后用酒精擦净。
5仪器设备
5.1准确度不低于0.01级的电测仪器及配套设备。 5.2热电偶检定炉：长350mm~500mm，最高工作温度为1800℃，并有不小于20mm温度差不大于1℃的均匀温度场：最高温区偏离炉管中心位置不应超过20mm。 5.3控温装置。 5.4冰点恒温器。 5.5绕有屏蔽导线刚玉管。 5.6浮标式氧气吸入器（氧气压力表）。
6测试环境及条件
电测仪器应置于室温为20℃土5℃，相对湿度不大于80%的环境中测试。
7试样制备
7.1试样要求：试样长度为1100mm~1200mmc 7.2将试样配成热电偶，穿入四孔刚玉绝缘管内：支撑丝也同时穿入刚玉管的第三个孔内，使之与两根偶丝形成三角形。 7.3根据测试要求，试样可制成钳夹型和绕制型两种，两种型式测试结果均等同有效。 7.4钳夹型：将熔丝制成“c”形，并用夹钳牢固地夹紧试样测量端两极。 7.5绕制型：将熔丝在试样的测量端与支撑丝绕3圈～4圈，使测量端与支撑丝紧紧捆扎在一起。
2. JB/T5402--2013
8测试程序
8.1按测试系统图1将线路接好。 8.2开炉通电升温，开始时，加热电流不宜太大，般控制在3A～5A，待10min后，逐渐加大电流。 8.3当炉温升到接近测试点时，向炉内通高纯氩气，氩气流量控制在2.5L/min1.0L/min，以防止偶丝氧化。 8.4通氩气5min后，将制备好的试样连同密封塞快速插入炉内：使试样工作端处于炉内最高温区，且不允许碰壁。 8.5将被检偶的参考端与测试导线绞接在起，插入已置于冰点器内盛有酒精的小玻璃试管内，使试管参考端处于0℃，试管插入深度约为150mm，酒精高度约30mm。 8.6在熔丝熔化前5℃～10℃，将升温速度控制在2℃/min～6℃/min，并开始测试，每隔15s记录一个读数，直到熔丝熔化。 8.7降低炉温，减小加热电流0.5A，增加氟气流量，缓慢取出试样，将工作端剪去50mm～60mm后，重新绕制熔丝，重复上述8.3～8.6的测试步骤。
9测试结果的处理
9.1找出熔丝熔化时测试的热电动势值，取其相邻变差为0uV～4uV的4个或5个读数的算术平均值为本次测试值。 9.2每支试样应测试两次，两次测试的热电动势差值不得超过10uV，若超过10uV，则必须进行第三次测试。 9.3取两次测试值的算术平均值作为该点温度下的测试结果。
10测试报告
测试报告应至少包括如下内容： a）产品名称、分度号及规格； b）试样编号和测试报告编号： c）测试依据； d）测试环境温度、湿度； e）测试结果； f）测试人、复核人及批准人签名： g）测试日期。 C
