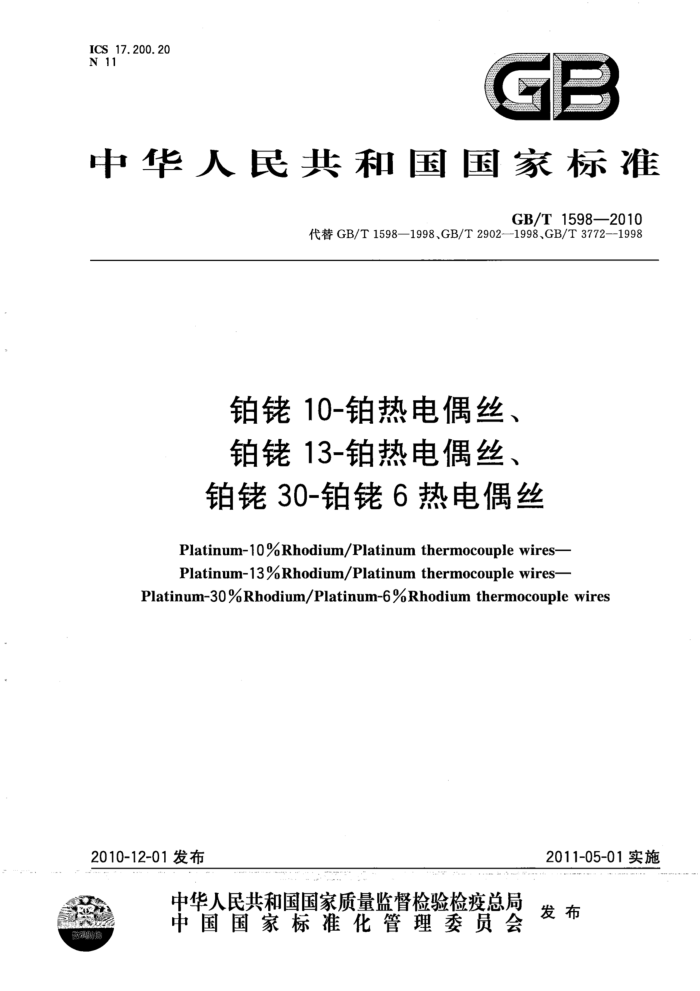

ICS 17.200.20 N 11
GB
中华人民共和国国家标准
GB/T1598—2010
代替GB/T1598—1998,GB/T2902—1998,GB/T3772--1998
铂佬10-铂热电偶丝、 铂13-铂热电偶丝、 铂30-铂6热电偶丝
Platinum-1o%Rhodium/Platinumthermocouplewires- Platinum-13%Rhodium/Platinum thermocouple wires-
Platinum-30%Rhodium/Platinum-6%Rhodiumthermocouplewires
2011-05-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 1598—2010
前 言
本标准代替GB/T3772—1998《铂10-铂热电偶丝》、GB/T1598—1998《铂13-铂热电偶丝》和 GB/T2902-1998《铂30-铂佬6热电偶丝》，本标准与GB/T3772—1998、GB/T1598-1998、 GB/T2902一1998三个标准相比主要变化如下：
本次修订是将三个标准整合为一个标准； -热电动势允差采用ASTME230一2003中的相关规定；不均匀性热电动势测试由两端取样测试改为连续测试。
本标准的附录A和附录B为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会(SAC/TC419)归口。 本标准负责起草单位：重庆仪表材料研究所。 本标准参加起草单位：贵研铂业股份有限公司、宁波奥崎自动化仪表设备有限公司、乐清市华东仪
表厂、昆山万通仪表材料有限公司、上海派朗德贵金属有限公司、中国测试技术研究院、重庆川仪自动化股份有限公司金属功能材料分公司、绍兴春晖自动化仪表有限公司、安徽蓝德集团股份有限公司、中国航空工业第一集团公司北京航空材料研究院、甘肃白银西北铜加工有限责任公司、昆明大方自动控制科技有限公司。
本标准主要起草人：谌立新、刘庆宾、何伦英、黄韶华、孙炯、吴兴华、余大才、薛征回、陈桂生、 万伟建、邹华、殷成楼、刘大博、杨永刚、李福洪。
本标准所代替标准的历次版本发布情况为：
GB3772—1983,GB/T3772—1998; GB1598-1979,GB/T1598—1986,GB/T1598—1998; GB2902—1982,GB/T2902--1998。
H GB/T1598—2010
铂佬10-铂热电偶丝、 铂13-铂热电偶丝、 铂30-铂6热电偶丝
1范围
本标准规定了铂佬10-铂热电偶丝、铂佬13-铂热电偶丝、铂佬30-铂佬6热电偶丝的产品分类、技
术要求、试验方法、检验规则、供应方式、包装及标志。
本标准适用于制造铂10-铂热电偶、铂佬13-铂热电偶和铂30-铂佬6热电偶用合金丝（以下简称偶丝）。
规范性引用文件
2
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T5977电阻温度计用铂丝 GB/T16701贵金属、廉金属热电偶丝热电动势测试方法 GB/T16839.1 热电偶第1部份：分度表 JB/T6819.2仪表材料术语测温材料
3术语和定义
JB/T6819.2确立的术语和定义适用于本标准。 4产品分类 4.1 产品名称及化学成分
产品名称、代号及名义化学成分如表1所示。
表1产品分类及化学成分
名义化学成分/%
极性正极负极正极正极负极
代号 SP SN,RN RP BP BN
产品名称铂佬10合金丝
Pt 90 100 87 70 94
Rh 10 一 13 30 6
铂丝铂佬13合金丝铂30合金丝铂佬6合金丝
4.2偶丝等级
按使用要求和热电特性的不同，S型偶丝、R型偶丝分为标准级、I级、Ⅱ级、Ⅲ级，B型偶丝分为标准级、Ⅱ级、Ⅲ级。 4.3偶丝推荐使用温度上限
各种型号的偶丝推荐使用温度上限如表2所示。
1 GB/T1598—2010
表2 偶丝推荐使用温度上限
长期使用温度上限
短期使用温度上限
偶丝直径 mm 0. 5 0. 5 0. 5
产品型号
℃ 1 400 1 400 1 600
℃ 1 600 1 600 1 700
s R B
4.4标记示例
产品的标记按下列格式表示：
铂10-铂热电偶丝GB/T1598-SP-I-0.5
标记中各要素的含义如下：铂10-铂 热电偶名称（铂佬10-铂、铂佬13-铂、铂30-铂佬6）
SP- -产品代号（SP、SN、RP、RN、BP、BN)； I----允差等级（I、Ⅱ、Ⅲ）; 0. 5- 偶丝直径。
4.5物理参数
产品有关物理参数参见附录A。 5技术要求 5.1表面质量
偶丝表面应颜色均匀，平整、光洁、无油污、无折叠、无裂纹、无毛刺及夹层。允许有不超过直径允差的细小划痕和凹陷及个别暗色斑点。 5.2尺寸
偶丝的直径及允许偏差应符合表3的规定。偶丝的圆度不应超过直径的允许偏差。
表3偶丝直径及允差
单位为毫米
偶丝直径 0. 5
允许偏差 0. 015
5.3铂丝纯度
铂丝纯度用电阻比(R100/R。）表示。SN、RN的纯度应满足：标准级：R100/R。≥1.3922，I级、Ⅱ级：R100/R。≥1.3920 注：R100、R。为铂丝分别在100℃和0℃时的电阻。
5.4不均匀热电动势
当参考端温度为0℃，测量端温度为表4规定的温度时，每卷（盘）偶丝的不均匀热电动势应不超过表4的规定。
表4偶丝不均匀热电动势
不均匀热电动势/μV I级
产品名称
测量端温度/℃
Ⅲ级
标准级 9 3 10 10 12
Ⅱ级 18 6 20 10 13
9 3 10
1084.62 1 084.62 1 084. 62 1 200 1 200
铂佬10合金丝
铂丝铂佬13合金丝铂佬30合金丝铂6合金丝
20 25
2 GB/T 1598—2010
5.5 热电动势 5.5.1 工业热电偶用偶丝
由偶丝构成的工业热电偶，当参考端温度0℃时，温度与热电动势的关系应符合GB/T16839.1中相应型号热电偶分度表的规定，S、R、B型热电偶允差应分别符合表5、表6、表7的规定（热电偶在主要温度点的热电动势率参见附录B)。
表5 铂佬10-铂热电偶热电动势及允差
单位为微伏
I级
Ⅱ级
测量端温度/℃
热电动势标称值
允差 热电动势范围 允差 热电动势范围 ±4
100 200 300 400 419.527 500 600 630. 63 660.323 700 800 900 961.78 1 000 1 064.18 1 084,62 1100 1 200 1 300 1 400 1 500 1 554.8 1 600
646 1 441 2 323 3 259 3 447 4 233 5 239 5 553 5 860 6 275 7 345 8 449 9 148 9 587 10 334 10 575 10 757 11 951 13 159 14 373 15 582 16 239 16 777
±11 ±13 1428~1454 ±14
642~650 1436~1446 2318~2328 3253~3265
635~657
±5 ±5 ±6 ±6 3441~3453 ±14 3433~3461
2309~2 337
±14 3245~3273 ±15 4218~4248 ±15
±6 ±6 ±6 ±6 ±7 ±9 ±10 8439~8459 ±25 8 424~8474
4 227~4 239 5233~5245 5 547~5 559 5854~5866 6268~6282 7 336~7354
5224~5254
±16 5537~5569 ±17
5843~5877 6257~6293
±18 ±22 7323~7367
9121~9175
±10 9138~9158 ±12 9575~9599 ±29 9558~9616 ±12 10322~10346 ±31 10303~10365 ±13 10562~10588 ±32 10543~10607 ±13 10744~10 770
±27
±33
10724~10790
±14 11 937~11 965 ±36 11:915~11987 ±16 13147~13175 ±39 13 120~13198 ±17
14 356~14 390
±42
14 331~14 415
±18 15564~15600 ±45 15537~15627 ±19 16220~16258 ±46 16193~16285 ±19 16758~16796
±47 16 730~16 824
表 6 铂佬13-铂热电偶热电动势及允差
单位为微伏
I级
Ⅱ级
测量端温度/℃
热电动势标称值
允差 热电动势范围 允差 热电动势范国 ±4
100 200 300 400
647 1 469 2 401 3 408
±11
643~651
636~658
±5 1 464~1 474 ±13 1456~1482 ±6 2395~2407 ±15 2386~2416 ±6
. +P * + - . +
±16
3402~3414
3392~3424
3 GB/T 1598—2010
表6 (续)
单位为微伏
I级热电动势范围 3605~3617 4 464~4 478 ±16 4 455~4 487
Ⅱ级
测量端温度/℃
热电动势标称值
允差 热电动势范围 ± 16 3595~3627 ±17
允差 ±6 ±7 ±7 ±7 ±8 ±8 6735~6 751 ± 21 6 722~6764 ±10 7940~7960 ±25 7925~7975 ±12 9193~9217
3 611 4 471 5 583 5 934 6 277 6 743 7 950 9 205 10 003 ±13 9990~10016 ±31 9972~10 034
419.527 500 600 630.63 660.323 700 800 900 961.78 1 000 1 064.18 1 084. 62 1100 1 200 1 300 1 400 1 500 1554,8 1 600
5576~5590 5 927~5941 6 269~6 285
5566~5600 5916~5952
±18 ±19 6258~6296
±29
9176~9 234
±13 10493~10519 ±33 10473~10539 ±14 11 350~11 378 ±36 11328~11 400 ±15 11 625~11 655 ±37 11603~11 677
10 506 11 364 11 640 11 850 ±15 11835~11865 ±37 11 813~11 887
±17 13211~13245 ±42 13186~13 270 ±18
13 228 14 629 16 040 17 451 18 219 18 849 表 7 铂佬30-铂6热电偶热电动势及允差
±46
14 611~14 647
14583~14 675
±20 16020~16060 ±49 15991~16089 ±21 17 430~17 472
±53 17 398~17 504 ±54
±22 ±22 18 827~18 871 ±56 18 793~18 905
18197~18 241
18 165~18 273
单位为微伏
I级热电动势范围 1783~1801
Ⅲ级热电动势范围 1768~1816 2404~2458 3123~3185 3919~3995 4788~4880 5383~5485 5578~5682 5726~5834 6724~6848
测量端温度/
热电动势标称值
℃ 600 700 800 900 1 000 1 064.18 1084.62 1 100 1 200 1300 1400 1 500
允差 ±9 ±12 2419~2443 ±15
允差 ± 24 ±27 ±31 ±38 ±46 ±51 ±52 ±54 ± 62
1 792 2 431 3 154 3 957 4 834 5 434 5 630 5 780 6 786 7 848 8 956 10 099
3139~3169 3938~3976 4 811~4 857 5409~5459 5604~5656 5 753~5 807 6755~6817
±19 ±23 ±25 ±26 ±27 ±31 ±35 7813~7883 ±71 7 777~7 919 ±39
8917~8995
±79
8877~9035
± 43 10056~10142 ±87 10012~10186
4 GB/T1598—2010
表7(续)
单位为微伏
Ⅱ级热电动势范围 10690~10780 11216~11310 12383~12 483
亚级热电动势范围 10644~10826 11169~11357 12334~12532
测量端温度/
热电动势标称值
℃ 1 554.8 1 600 1 700
允差 ±45 ± 47 ±50
允差 ±91 ±94 ±99
10 735 11 263 12 433
5.5.2 标准热电偶用偶丝
由S型热电偶丝构成的标准偶，当参考端温度为0℃、测量端温度为1084.62℃时，其热电动势应符合：10575μV士15μV；由R型热电偶丝构成的标准偶，当参考端温度为0℃、测量端温度为 1084.62℃时，其热电动势应符合：11640μV士18μV；由B型热电偶丝构成的标准偶，当参考端温度为0℃、测量端温度为1100℃时和1500℃，其热电动势和允差应分别符合：5780μV士25μV和 10099μV±40μV。 5.6稳定性 5.6.1由偶丝构成的工业热电偶，在空气中按表8规定的温度连续使用200h，在规定温度点测量其热电动势变化的绝对值应不超过表8的规定。
表8 工业热电偶稳定性
使用温度
相当于温度值
测量温度
热电动势变化
产品型号
℃ 1 400 1 400 1 500
℃ 1 084.62 1 084.62 1 500
μV 12 14 46
s R B
1 1 4
5.6.2 由偶丝构成的标准热电偶，由热电偶退火前后按表9规定的温度下测量热电动势的变化值，应不超过表9的规定。
表9标准热电偶稳定性
热电动势变化
测量温度
μV
产品型号
℃
一等 3 4 6
二等 5 6 8
s R B
1084.62 1 084.62 1500
试验方法
6
6.1表面质量
表面质量用目力观察或满足要求的检测设备检测。 6.2尺寸
偶丝的直径和圆度用精确度不低于0.001mm的千分尺在偶丝的同一截面两个垂直的方向上进行测量，每卷（盘）偶丝至少应测量三个不同部位。 6.3、铂丝纯度
铂丝纯度（电阻比）的试验用直接测量电阻法测量，也可用同名极比较法测量。如对测量结果有异议时，应以直接测量电阻法为准。直接测量电阻法可按GB/T5977的规定进行。
5 GB/T1598—2010
6.4不均匀热电动势
将同一卷（盘）偶丝清洗退火处理后，采用同名极比较法进行连续不均匀性测量，S型偶丝、R型偶丝测量温度为1084.62℃，B型偶丝测量温度为1200℃；热电动势的最大差值为该卷（盘）偶丝的不均匀热电动势值。 6.5热电动势 6.5.1工业热电偶用偶丝
按GB/T16701规定的方法进行，测量温度按表10规定。
表10热电偶丝测量温度
测量温度
产品型号
c
s R B
419.527660.323 1084.62 419.527 660.323 961.78 1084.62
110013001500
6.5.2标准热电偶用偶丝
按GB/T16701规定的方法进行。对一、二等标准热电偶用偶丝分别采用相应的高一等级标准器进行测量。测量温度按表10规定的温度进行。 6.6稳定性 6.6.1工业热电偶用偶丝
试样按6.5.1规定的方法测完热电动势后，将S型工业用偶丝、R型工业用偶丝放进1400℃士 20℃的高温管状炉内保温200h；B型工业用偶丝放进1500℃士20℃的高温管状炉内保温200h，取出后再次测量热电动势值，S型工业用偶丝、R型工业用偶丝保温前后在1084.62℃的热电动势差值作为工业级偶丝的稳定性值；B型工业偶丝保温前后在1500℃的热电动势差值作为工业级偶丝的稳定性值。 6.6.2标准热电偶用偶丝
试样按6.5.2规定的方法测完热电动势后，再放人退火炉中，S型偶丝、R型偶丝在1100℃土 20℃的温度下退火4h；B型偶丝在1100℃土20℃的温度下退火6h，取出后再次测量热电动势值，S 型偶丝、R型偶丝退火前后在1084.62℃的热电动势差值作为标准级偶丝的稳定性值；B型偶丝退火前后在1500℃的热电动势差值作为标准级偶丝的稳定性值。 7检验规则 7.1检验分类
产品检验分为出厂检验和型式检验。 7.1.1出厂检验
偶丝应经过制造厂质量检验部门进行出厂检验合格并附有产品质量合格证，方可出厂。 出厂检验项目： a) 表面质量； b) 尺寸； c) 不均匀热电动势； d) 热电动势： e) 稳定性（工业热电偶用偶丝不作此项检验）。
"7.1.2型式检验
按本产品标准规定的全部试验项目进行。有下列情况之一时，一般应进行型式检验： a) 新产品或老产品转厂生产的试制定型鉴定；
