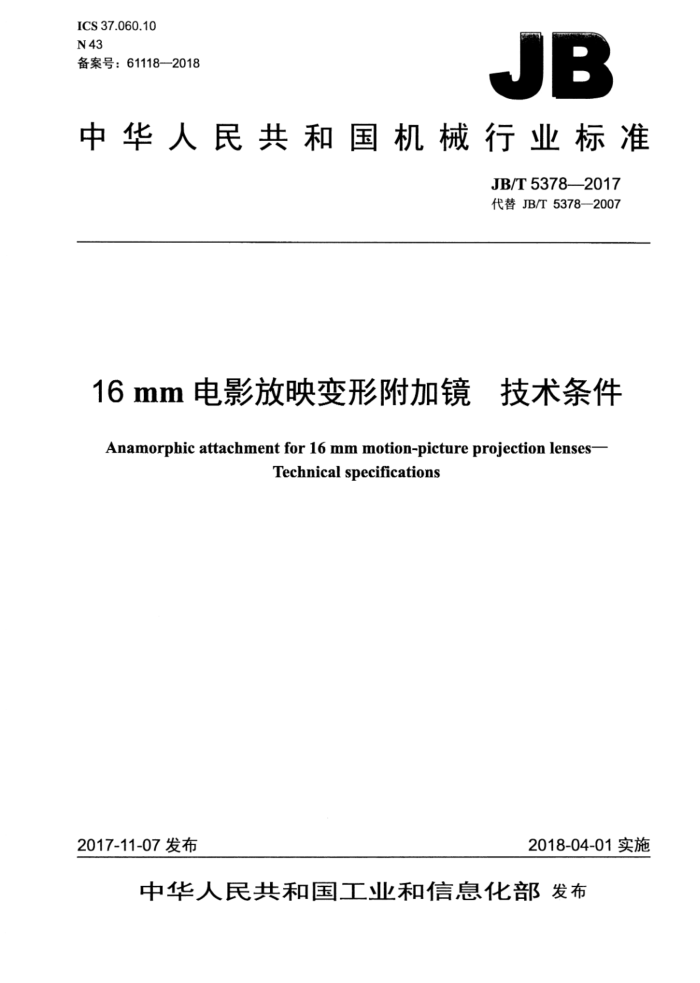

ICS 37.060.10 N43 备案号：61118—2018
JB
中华人民共和国机械行业标准
JB/T5378—2017 代替JB/T5378-—2007
16 mm电影放映变形附加镜 技术条件
Anamorphic attachment for 16 mm motion-picture projection lenses-
Technical specifications
2017-11-07发布
2018-04-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
16mm电影放映变形附加镜 技术条件
JB/T5378—2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张?15千字 2018年4月第1版第1次印刷
定价：12.00元
*
书号：15111·14778 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T5378-2017
目 次
前言范围
1 2规范性引用文件
3基本参数. 4技术要求... 4.1变形系数及误差 4.2鉴别率. 4.3透过率 4.4放映距离调节环 4.5彩色还原性能及色差 4.6外观 5检验方法 5.1 装夹直径和长度. 5.2 变形系数及误差.. 5.3鉴别率 5.4透过率... 5.5放映距离调节环 5.6彩色还原性能及色差 5.7外观 6检验规则. 6.1出厂检验 6.2型式检验.. 7标志、包装、运输和贮存 7.1标志 7.2包装.. 7.3运输和贮存 JB/T5378—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5378—2007《16mm电影放映变形附加镜技术条件》，与JB/T5378—2007相比
主要技术变化如下：
修改了规范性引用文件的引导语及引用文件；一提高了“鉴别率”的要求，即将目视鉴别角应不大于5"提高到应不大于4”；一提高了“透过率”的要求，即将变形附加镜透过率应不低于85%提高到应不低于88%；
一明确了型式检验的项目及合格依据：按照GB/T25480的要求，将“基本环境条件”中的原“碰撞”改为“冲击”，原“加速度”改为“峰值加速度”，“脉冲持续时间”由11ms的额定值改为16ms，将“自由跌落高度”分级列表并调整了“自由跌落高度”的额定值。
本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所、张家港市三星银屏器材有限公司。 本标准主要起草人：王虹达、邓荣武。 本标准所代替标准的历次版本发布情况为：
JB/T5378—1991JB/T5378—2007。
I JB/T5378—2017
16mm电影放映变形附加镜技术条件
1范围
本标准规定了16mm电影放映变形附加镜的基本参数、技术要求、检验方法、检验规则、标志、 包装、运输和贮存。
本标准适用于放映16mm宽银幕影片时，与16mm电影放映物镜（以下简称基本物镜）配合使用的柱面变形附加镜（以下简称变形附加镜）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13384机电产品包装通用技术条件 GB/T25480仪器仪表运输、贮存基本环境条件及试验方法 JB/T9328分辨力板 JB/T9409电影放映物镜性能测定方法
3基本参数
3.13 变形附加镜与适用的基本物镜配合使用，调焦于无穷远时视场中心的变形系数标称值应为2。 3.2如图1所示，变形附加镜装夹直径D应为54mm，装夹长度L应不小于45mm。
图1
3.3变形附加镜工作状态时靠近基本物镜一侧的通光孔径应不小于Φ40mm。
4技术要求
4.1变形系数及误差 4.1.1变形附加镜与适用的基本物镜合用，调焦于无穷远时视场中心的变形系数应为2士0.03。 4.1.2在5m～10m的放映距离范围内，调实后变形附加镜连同基本物镜各视场的变形系数变化应不大于标称值的5%。
1 JB/T5378—2017
4.2鉴别率 4.2.1变形附加镜调焦到无穷远时轴上目视鉴别角应不大于4"。 4.2.2变形附加镜与适用的基本物镜合用。投射鉴别率检验标板图案像时（倍率不低于50倍），不应使基本物镜各视场的鉴别率降低一组以上。 4.3透过率
变形附加镜透过率应不低于88%
4.4放映距离调节环
变形附加镜放映距离调节环（调焦环）的回转角度应小于360°；其转动应平稳、舒适，无卡滞及松动现象。放映距离位置调定后，使用过程中不应自行变位。 4.5彩色还原性能及色差：变形附加镜应具有良好的彩色还原性能：无明显色差。 4.6外观 4.6.1变形附加镜光学零件表面不允许有水迹、油斑、霉点、灰尘及划痕，膜层应牢固、均匀；胶合层应无气泡、不开胶。 4.6.2镜筒表面装饰应牢固、均匀、不褪色，不应有脱皮、锈蚀及划伤；镜筒内壁及内部零件不应有灰尘、纤维等脏物，不应有过量油脂。 4.6.3镜筒印刻字应端正、清晰。
5检验方法
5.1 装夹直径和长度
采用通用量具测量。 5.2变形系数及误差 5.2.1变形系数可在光具座上检验。将玻罗板装在光具座平行光管焦平面上：由平行光管投射于无穷远的玻罗板铅垂线的像，先用与被测变形附加镜配合使用的基本物镜成像（基本物镜工作状态时朝向银幕的一侧朝向平行光管），再借助于显微镜的测微目镜测出玻罗板某线对间距B1：然后将待测变形附加镜套装于该基本物镜上（变形附加镜工作状态时朝向银幕的一侧朝向平行光管），将变形附加镜调焦于无穷远并使之整体转动，使柱面镜片的母线处于铅垂位置，直至通过显微镜测微目镜找到玻罗板铅垂线对的清晰压缩像为止。测出此时玻罗板同一线对间距的压缩尺寸Bz”由B/B,即可求得变形系数。
测量时玻罗板线对可视具体情况加以选择，允许选用具体平行光管适用的最大间距的线对。 5.2.2变形系数误差采用投影装置检验。将带正方形网格图案（正方形单元的边长应不大于2mm）的标板置于基本物镜焦平面上（网格图案中心与物镜光轴重合），先由基本物镜将此标板图案的像投射于银幕上，边转动标板边对基本物镜调焦，直至银幕上形成正方形网格图案的清晰像，且正方形单元两对对边分别处于水平、铅垂状态，用钢直尺测出各轴外视场正方形单元像的水平边长尺寸a1：然后将被测变形附加镜按实际工作状态套装于该基本物镜上，对变形附加镜调焦并使之整体转动，直至在银幕上形成其长边处于水平位置的长方形网格图案的清晰影像，测出此时各相应轴外视场长方形单元图案像的水平边长尺寸a2，由a/az即可求得各视场的变形系数。
2 JB/T5378—2017
5.3鉴别率 5.3.1目视鉴别角采用符合JB/T9328规定的鉴别率检验标板在光具座上检验。将检验标板置于平行光管焦平面上；由平行光管投射于无穷远的检验标板图案的像，用被测变形附加镜成像后通过前置镜观察；被测变形附加镜工作状态时朝向基本物镜的一侧朝向平行光管，其光轴应与平行光管光轴重合，柱面镜片素线应处于铅垂位置，前置镜孔径应不小于变形附加镜工作状态时朝向银幕一侧的通光孔径。
由所观察到的能同时分辨四个方向线条的鉴别率标板图案中条纹最密的组数，算出被测变形附加镜的目视鉴别角（"）。 5.3.2按照JB/T9409的规定，分别测出配用和不配用变形附加镜时基本物镜的鉴别率。 5.4透过率
按照JB/T9409的规定检验。检验时入射于变形附加镜的光束直径应为变形附加镜前端（工作状态时朝向银幕的一侧）通光孔径的1/10～1/8 5.5放映距离调节环
二
操作和目视检验。 5.6彩色还原性能及色差 5.6.1彩色还原性能的检验通过与变形附加镜配用的基本物镜放映彩色影片进行，目视观察与之配用的基本物镜的彩色还原性能是否良好。 5.6.2无明显色差的检验通过将变形附加镜配用于合适的基本物镜，按照JB/T9409的规定进行。 5.7外观
目视检验。
6检验规则
6.1出厂检验
对于已定型生产的变形附加镜均应进行出厂检验，检验项目为3.2、4.2、4.4～4.6。 6.2型式检验 6.2.1有下列情况之一时，应进行型式检验：
a）新产品的定型鉴定： b）企业定期周期性自我检查； c）国家质量监督机构提出进行质量监督抽查检验的要求； d）产品上等级。
6.2.2型式检验项目为第3章、第4章。 6.2.3每只变形附加镜按型式检验项目均符合要求为合格。
7标志、包装、运输和贮存
7.1标志
每只变形附加镜在直径D区域之外的外表面上至少应标有以下内容：
3 JB/T5378-2017
a）型号、变形系数； b）编号、生产单位名称。
7.2包装 7.2.1每只变形附加镜应加前、后盖后包装，妥善地装在包装盒内，并采取防振措施，保证变形附加镜在盒内无任何方向的窜动。 7.2.2包装盒内应放置适量的吸潮剂，吸潮剂不得与变形附加镜直接接触。 7.2.3成批变形附加镜出厂时，应装在有防霉、防潮、防振功能的运输外包装箱内。 7.2.4包装箱的标志及随机文件应符合GB/T13384的规定。 7.33 运输和贮存
变形附加镜运输、贮存的基本环境条件分级额定值见表1，其试验方法应符合GB/T25480的规定。
表1
基本环境条件项目高温低温
分级额定值
序号 1 2 3
贮存
单位 ℃ ℃ % m/s2 ms
运输
40
-25 95 100 16 1000 500 250 200
5 75
相对湿度《25℃时）
峰值加速度脉冲持续时间包装件质量≤15kg
冲击
4
15kg<包装件质量≤40kg 40kg<包装件质量≤75kg 75kg<包装件质量≤100kg
5
自由跌落高度
mm
