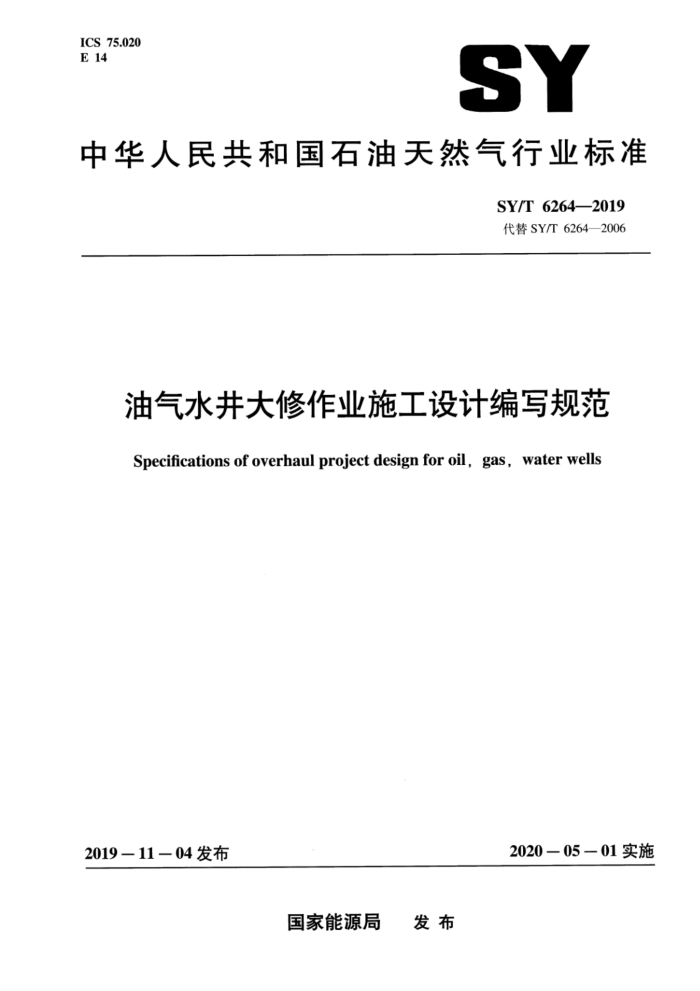

ICS 75.020 E 14
SY
中华人民共和国石油天然气行业标准
SY/T 6264—2019 代替SY/T6264—2006
油气水井大修作业施工设计编写规范 Specifications of overhaul project design for oil, gas, water wells
2020—05-01实施
2019-1104发布
国家能源局 发布 SY/T 6264—2019
目 次
1
前言
范围规范性引用文件编写依据及原则
1
2
3
3.1编写依据 3.2 编写原则资料准备
4
设计内容 5.1 设计依据及施工目的 5.2 基本数据 5.3 施工准备 5.4 施工工序及技术要求 5.5 井控设计 5.6 职业健康、安全与环境保护要求 5.7 井身结构及管柱示意图 5.8 施工周期 5.9 井场布置示意图设计要求
5
6
6.1 施工设计编写、审核及审批 6.2 施工设计格式附录A（资料性附录） 井场布置示意图附录B（资料性附录）油气水井大修作业施工设计格式参考文献
4
11 SY/T6264—2019
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替SY/T6264—2006《油气水井大修作业施工设计编写规范》，与SY/T6264—2006相
比，除编辑性修改外，主要技术变化如下：
修改了“范围”中的部分内容（见第1章，2006年版的第1章）：修改了“规范性引用文件”，对规范性引用文件进行了更新及补充（见第2章，2006年版的第2章）；删除了送修书的内容（见2006年版的3.1）；修改了“资料准备”的部分内容，将“地质设计和工程设计”内容合并纳人到设计内容的资料准备中（见第4章，2006年版的3.2.1和3.2.2）；资料准备内容中增加了“井控风险提示”及“周边环境提示”【见第4章的e)】 资料准备内容中增加了“施工作业过程中的废弃物及废料处理要求”【见第4章的h)】；增加了“井控设计要求”（见5.5）；将“健康、安全与环境保护要求”修改为“职业健康、安全与环境保护要求”（见5.6，2006 年版的4.2.13）；增加了“井场布置示意图”（见附录A）： -删除了封面格式中“受控号”内容（见2006年版的A.1.2）：增加了“目录”（见附录B）；增加了“工序要求示例”（见表B.1）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由采油采气专业标准化委员会提出并归口。 本标准起草单位：中国石油集团西部钻探工程有限公司井下作业公司、中国石化中原石油工程有限
公司井下特种作业公司、大庆油田有限责任公司井下作业分公司、中国石油大港油田石油工程研究院。
本标准主要起草人：迟启富、蔡兴奎、石义、冷曦、许红燕、陈永祥、郝东奎、张玉霞、李海霞、 张妍。
本标准代替了SY/T6264—2006。 SY/T6264-—2006的历次版本发布情况为：
-SY/T 6264—1996。
II SY/T 6264—2019
油气水井大修作业施工设计编写规范
1范围
本标准规定了陆上油气田油气水井大修作业施工设计的编写依据，编写原则、内容要求、审批要求与设计格式。
本标准适用于陆上油气田油气水井大修作业施工设计的编写。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
AQ2041一2012石油行业安全生产标准化井下作业实施规范 SY/T5727井下作业安全规程 SY/T 5952 油气水井井下工艺管柱工具图例 SY/T 6127 7油气水井井下作业资料录取项目规范 SY/T6690井下作业井控技术规程
3编写依据及原则 3.1编写依据
油气水井大修地质设计和大修工程设计。 3.2编写原则 3.2.1 满足地质设计和工程设计要求。 3.2.2满足恢复油气水井正常生产的要求。 3.2.3满足职业健康、安全与环保的要求。 3.2.4满足相关技术标准及安全操作规程要求。
4资料准备
地质，工程资料包括但不限于以下内容： a）井别、井况、历次修井情况及存在的主要问题； b）注水、注气压力及邻近油、气层连通情况、本井生产情况： c）前次压井液名称及性能、固井质量、水泥返高： d）已射开层段（层位、井段）、目前地层压力。地层压力系数或邻井地层压力： e）有毒有害气体监测情况、井控风险提示、周边环境提示： f）井口装置规格型号、井身结构示意图（包括套管的技术状况、井内落物描述）和生产管柱示意图；
1 SY/T 6264—2019
g）施工目的、本次大修工艺要求： h）施工作业过程中的废弃物及废料处理要求： i）井控设计要求、健康、安全和环境保护要求。
5设计内容 5.1设计依据及施工目的
本设计依据和施工目的是依据地质设计和工程设计而确认。 5.2 2基本数据
表1给出了设计所需要的基本数据。
表1 基本数据表
地理位置：完钻日期：完钻井深：油补距：油层套管（钢级）：Φ mm x mmx 表层套管（钢级）：Φ mmx mm x 人工井底：固井质量：射孔井段：
构造位置：投产日期：套补距：联顶节方人：技术套管（钢级）Φ mmx mmx 水泥帽深度：曾用压井液：水泥返高：目前地层压力：
年 月 日
年 月 日
m m m m m
m m m m
g/cm3
m MPa
m~ m
5.3施工准备
施工准备包括施工队伍情况、作业设备、钻具、修井工具（若使用新工具应有实验报告及工具说明、关键性大修工具应有工具说明）修井液及井控装备。 5.4施工工序及技术要求
根据工程设计要求编写详细的施工工序，内容应包括钻具组合、施工参数（泵压、排量、钻压、 转速等）、施工风险分析及防范措施或应急预案，资料录取应符合SY/T6127的规定。 5.5井控设计
根据地质设计井控风险提示、工程设计井控要求和本井情况，编写详细的井控设计，包括修井液密度及用量、井控风险分级、井控装置示意图、安装、试压及其他要求，井控风险防范措施或应急预案，应符合SY/T6690要求。 5.6职业健康、安全与环境保护要求
现场施工作业的职业健康、安全与环保应符合AQ2041一2012中5.5的要求。废料处理应符合环境保护要求。 2 SY/T 6264—2019
5.7井身结构及管柱示意图
修前、施工及修后管柱结构示意图，图例应符合SY/T5952的规定。 5.8施工周期
根据地质设计及工程设计要求对施工周期进行预测。 5.9井场布置示意图
井场布置示意图参见附录A。井场布置要求应符合SY/T5727的规定。
6设计要求
6.1施工设计编写、审核及审批 6.1.1施工设计应由承修方编制、审核和审批，建设单位有审核审批要求时，按建设单位要求执行。 审批后，方可组织实施。
2施工设计中如对特殊工序有具体要求时，应编制单工序设计。
6.1.2
6.1.3施工情况与原设计不符或建设单位提出工序变更时应出具设计变更，设计变更应由原设计和建设单位审批后，方可执行。 6.2 2施工设计格式
油气水井大修作业施工设计格式参见附录B。
3 SY/T 6264—2019
附录A （资料性附录）井场布置示意图
井场布置示意图如图A.1所示。
绷绳基墩
绷绳
高架油箱
发电房
基墩
钳工房
、绷绳，m
绷绳.m
班 值房
修井
工具房
逃生器
机
远
房消防疼
风向
循环罐 循环罐循环解
钻台
T
1.绷绳墩距离井口 3.高架罐距离井口 5.远控房距离井口 m
2、值班房距离井口 mi 4.消防房距离高井口 m mi 6.循环泵距离井口 mi
绷绳，m
绷绳，m
循环罐距离井口 m 绷绳
绷绳基墩
基墩
图A.1 井场布置示意图 SY/T 6264—2019
附录B （资料性附录）
油气水井大修作业施工设计格式
B.1封面 B.1.1封面幅面尺寸：选用A4开本，210mm×297mm。 B.1.2封面格式：如图B.1所示。
内部资料
区块一 一井
油田
大修作业施工设计
井别：(油、气、水井) 井型：（直、斜、水平井)
设计人：设计单位：
年 月 日
图B.1油气水井大修作业施工设计封面
