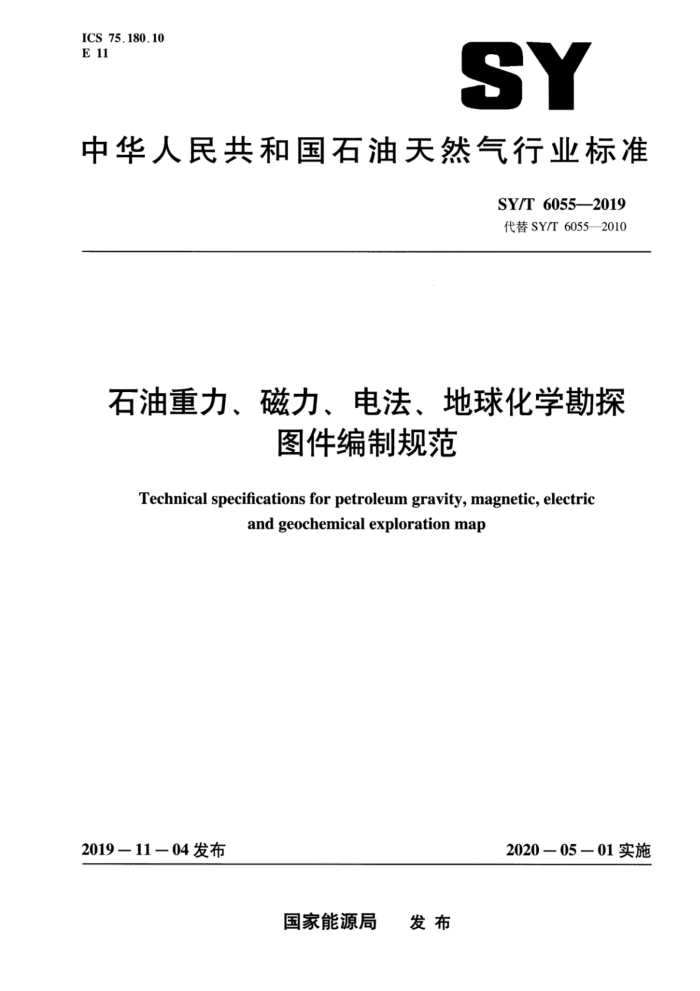

ICS 75.180.10 E 11
SY
中华人民共和国石油天然气行业标准
SY/T 6055--2019 代替SY/T6055—2010
石油重力、磁力、电法、地球化学勘探
图件编制规范
Technical specifications for petroleum gravity, magnetic, electric
and geochemical exploration map
2019-11-04发布
2020-05一01实施
国家能源局 发布 SY/T 6055—2019
目 次
前言范围
Ⅲ
1
规范性引用文件 3 一般要求 3.1图件格式、方位、比例尺 3.2地名、地物 3.3剖面（断面）方向 3.4图式图例 3.5基础图件及成果图件的名称 3.6字体、字号 3.7 彩色图件色标及单位勘探设计图
2
4
4.1 背景图 4.2测线标注 4.3 测线号、测点号标注 5勘探程度图 6 重力勘探图件
6.1 布格重力异常图 6.2 重力异常处理成果图 6.3 密度界面深度图 6.4 剥层剩余重力异常图、岩性重力异常图 6.5 三维重力成果图磁力勘探图件 7.1 磁力△T平面部面图 7.2 磁力AT异常图 7.3石 磁力异常处理结果图 7.4 磁性体最小埋深图 7.5 结晶基岩深度图 7.6火成岩预测分布图 7.7 三维磁力成果图电法勘探图件 8.1 单点曲线图
F
.
8 SY/T 6055—2019
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替SY/T6055一2010《石油重力、磁力、电法、地球化学勘探图件编制规范》。与SY/T
6055一2010相比，除编辑性修改外主要技术变化如下：
增加了“范围”的内容（见第1章）：增加了“规范性引用文件”的内容（见第2章）；修改了“图件格式、方位、比例尺”的内容（见3.1，2010年版的3.1）；增加了剖面（断面）方向的要求（见3.3）修改了图名的命名规则（见3.5，2010年版的10.3.1）删除了“字体、字号”中字体宽度和高度的要求（见2010年版的3.6）；增加了“彩色图件色标及单位”的内容（见3.7）；修改了“勘探设计图”的内容（见第4章，2010年版的第4章）；修改了“勘探程度图”的内容（见第5章，2010年版的第5章）；修改了等值线间隔的方式（见6.1.3、7.2.3，2010年版的6.1.4、6.2.1、7.2.3）；修改了密度界面深度图编制方法的表述方式（见6.3.2，2010年版的6.3.2）增加了“剥层剩余重力异常图、岩性重力异常图”的编制要求（见6.4）；增加了三维重力成果图”的内容（见6.5）：修改了航磁测量说明的内容（见7.1.3，2010年版的7.1.3）；修改了火成岩标注方式（见7.6.1，2010年版的7.6.2）；删除了“应说明火成岩预测依据”（见2010年版的7.6.3）：增加了“三维磁力成果图”的内容（见7.7）：修改了电法勘探图件”的内容（见第8章，2010年版的第8章）修改了“综合成果图件”的内容（见第10章，2010年版的第10章）修改了“图件保存要求的内容（见第11章，2010年版的第11章）修改了“方法类别及简称”的内容（见附录A，2010年版的4.3.6）。
本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司综合物化探处。 本标准起草人：刘雪军、张生、胡祖志、赵荔、杨俊、石艳玲、石东阳、齐松、陈庚峰。 本标准代替了SY/T6055—2010。 SY/T6055---2010的历次版本发布情况为：
SY/T6055—1994; SY/T6055—2002.
III SY/T 6055-2019
石油重力、磁力、电法、地球化学勘探图件编制规范
1范围
本标准规定了石油重力、磁力、电法、地球化学勘探图件的名称、内容和图式。 本标准适用于石油重力、磁力、电法、地球化学勘探的设计图件、基础图件和成果图件的编制，
其他矿产资源勘查的图件编制可参考本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5453地震数据交换记录格式 SY/T5615 5石油天然气地质编图规范及图式
3一般要求 3.1图件格式、方位、比例尺
图件格式、方位、比例尺编制要求如下： a）图框的形状应为矩形。 b）图名应放在图的上方。 c）平面图件的方向一般为上北、下南、左西、右东，图件应注明正北方向。 d）图件边框标注经、纬度或直角坐标，图幅内标注经、纬度网或直角坐标网。比例尺小于
1：500000时，图内用“”符号标注经、纬度网或直角坐标网。应说明投影方式及选用坐标系统、高程系统。
e）责任表应放在图框外的右下角，格式见表1。A0纸图幅责任表外框规格为宽10cm、高5cm。
其他图幅根据实际尺寸适当调整责任表外框的大小。 f）图例和说明放在图框外的左下角。 g）图件比例尺应按设计要求确定。应标注线段和数字两种比例尺。线段比例尺放在图名的下方
或图的下方，数字比例尺填在责任表中。 h）图件需要分幅时，相邻图幅应留有不小于1cm的重合部分，标注分幅标记，分幅后的图件除
最后一幅保留责任表外，其他图幅应在图的右下角绘制图序表，格式见表2。图序表外框规格为宽10cm、高1cm。
3.2地名、地物
地名、地物标注要求如下： a）县与县级以上地名和主要铁路、公路、河流、水域、海岸线、国境线等应在图上标注，县级
以下地名根据需要取舍。
1 SY/T 6055—2019
表1责任表
图名：编制单位：
拟编审核制图技术负责单位负责
图号顺序号日期比例尺资料来源
表2 图序表
顺序号
图号
b）同一工区的成图图件、地名、地物宜统一 c）命名盆地、坳陷、隆起、凹陷、凸起、次洼及二级构造带、局部构造、断层、局部异常等，
应在图件上标注，并应与已知资料统一。
3.3剖面（断面）方向
面（断面）方向规定要求如下： a）剖面（断面）方向规定为：正南北向或正东西向的剖面（断面），正南或正西方向放在图的左
边：北东向或东南向的剖面（断面），北东或东南方向放在图的右边。 b）剖面（断面）图应在图件的右上方标明剖面（断面）的方位或方位角。
3.4图式图例
图式图例编制执行SY/T5615的规定。 3.5 5基础图件及成果图件的名称
图件名称的表示方法为“××××年度××盆地（××地区）××方法××图（图件专属名）”。 示例：2018年度塔里木盆地喀什地区重力勘探设计图：
2018年度柴达木盆地红山地区CEMP测线位置图。
3.6字体、字号
字体、字号要求如下： a）同一比例尺图幅的字体、字号应一致，字体颜色一般为黑色。 b）AO纸图幅的字体字号要求如下：
图名的字号为114磅，黑体；县与县级以上的地名，字号为26磅，黑体；县级以下地名，字号为22磅，宋体：图例的字号为36磅，黑体；内部标注的字号为14磅，宋体；测线编号的字号为22磅，宋体；等值线的字号为10.5磅，宋体；一异常中心“”“_”的字号为18磅，宋体；
2 SY/T6055—2019
坐标的字号为14磅，宋体：点号、点值的字号为5.5磅，宋体：钻井名称的字号为26磅，未体：地层时代的字号为14磅，宋体；地层符号的字号为14磅，西体；局部异常编号的字号为18磅，黑体；远景评价级别的字号为18磅，黑体：断层编号F，中，F的字号为22磅，黑体下标n的字号为15磅，黑体。
c）图幅较大或较小时，可根据图幅实际尺寸适当调整字号的大小。 3.7彩色图件色标及单位 3.7.1彩色图件应附色标及单位，单位由图件属性决定。 3.7.2 重力、磁力、电法、地球化学勘探的正异常用暖（红）色表示，负异常用冷（蓝）色表示。 3.7.3 埋深图、厚度图等平面图中深度或厚度小的用暖（红）色表示，深度或厚度大的用冷（蓝）色表示。 3.7.4 4平面构造图中海拔值高的用暖（红）色表示，海拔值低的用冷（蓝）色表示。 3.7.5 除暖（红）色、冷（蓝）色外，可增加若干中间过渡色，以图件鲜明、展示合理为原则。 3.7.6 特殊图件的色标表示方式见表3。
表3特殊图件的色标表示方式
色标表示方式
序号 1 2 3 4 5 6
特殊图件属性
冷(蓝)色
暖（红）色值大
电阻率电导相位极化率电性各向异性其他特殊图件
值小值大值大值小值小值小
值小值小值大值大值大
4勘探设计图 4.1背景图 4.1.1勘探设计图件根据勘探任务和勘探方法，宜选用一种或一种以上的图件作为背景图。图件包括地质图、布格重力异常图、剩余重力异常图、磁力△T异常图、剩余磁力异常图、总纵向电导（S）平面图、构造单元划分图、目的层构造图、目的层厚度图或者交通地理位置图。 4.1.2应标注主要居民地、探井井位、探井类别等。 4.2测线标注 4.2.1测线编制方式
用实直线段表示测线。沿河、沟、山谷等布设弯曲测线时，应用折线段表示。
3 SY/T 60552019
4.2.2测线命名规则
测线的名称应包括工区名称、施工年份、方法类别和测线号四个部分，并用短横线“二”将各部分顺序连接，定义内容如下：
工区名称：用工区名称汉字拼音首字母中的2～6个字母表示。 施工年份：用4位的数字表示。 方法类别：参见附录A。 测线号：用3～4位的数字表示。
示例：喀什地区2018年重力勘探第3测线命名为KS-2018-G-003。
4.3测线号、测点号标注
测线号、测点号标注方式如下： a）测线号以工区南界或西界为起始的线号，从南至北或从西至东顺序递增，宜依据测线间隔的
千米数确定递增量。 b）开展面积勘探时，测线每5条或10条线进行标注：开展部面勘探时，测线应逐条标注。 c）每条测线上应依次标注测点号。测点较多时。可等间隔标注测点号。 d）重力勘探设计图应标注主要基点的位置。
5勘探程度图
勘探程度图编制要求如下： a）以沉积盆地构造区划作为背景。 b）全国勘探程度图比例尺宜为1：4000000～1：2000000。地区勘探程度图比例尺宜为
1:1000000～1:100000。 c）勘探程度图件宜按方法类别分别编图，应标明不同矿权区。 d）航磁和地磁勘探应采用不同线型区分。 e）不同方法的电法勘探应采用不同线型区分。 f）应绘制历年勘探工作的测区或测线，重复工作应说明或标注。 g）不同测区范围应采用不同线型或颜色区分。 h）应标注不同勘探方法的图例及说明。
6重力勘探图件 6.1布格重力异常图 6.1.1黑白图件正、负异常中心闭合线用阴影线表示正或负的异常指向，彩色图件以不同颜色区分，并应附色标。 6.1.2正等值线应为实线，负等值线应为虚线，零值线应为点划线。 6.1.3等值线的间隔应相等，相邻等值线间隔宜不小于2.5倍异常总精度。间隔4条线设置一条计曲线。起始计曲线宜为零值线，计曲线为粗实线，并应标注数值。当异常平缓时，可增加辅助线，并以虚线表示。 6.1.4使用不同施工单位、比例尺、年份的资料进行编图时，应说明编图方法并编制资料索引图。 6.1.5图件应标注相关参数，内容包括：
正常场计算公式名称。
4
