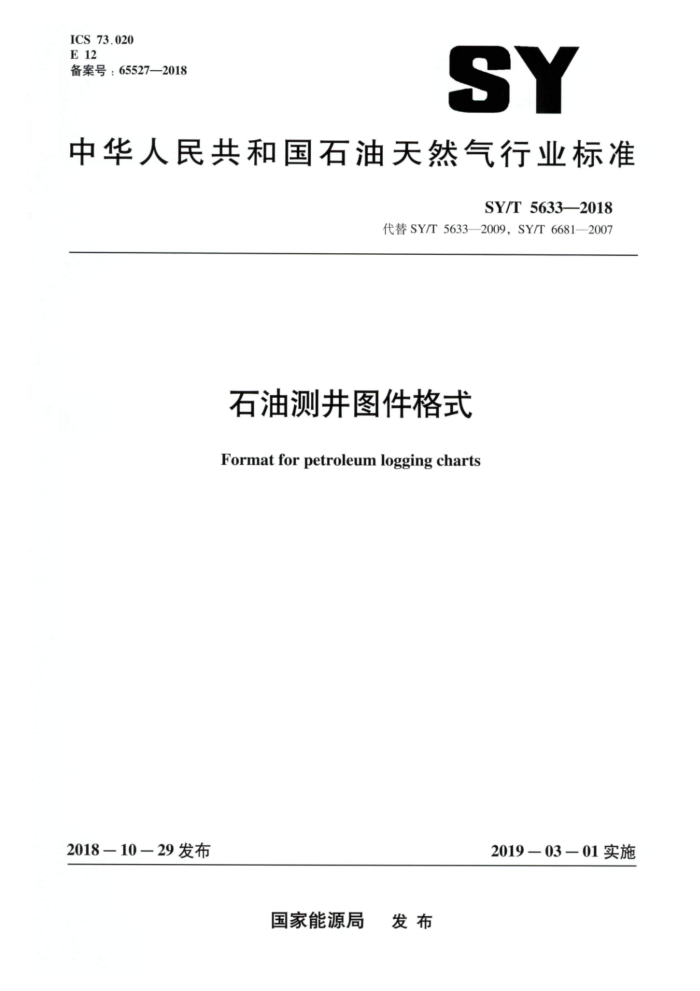

ICS 73.020 E 12 备案号：65527—2018
SY
中华人民共和国石油天然气行业标准
SY/T5633—2018
代替SY/T5633—2009，SY/T6681—2007
石油测井图件格式 Format for petroleum logging charts
2018一10-29发布
2019-03-01实施
国家能源局 发布 SY/T5633—2018
目 次
前言范围
I
1
2 规范性引用文件 3 通则
测井采集数据图件格式 4.1 图头 4.2 曲线采集参数栏 4.3 井身结构示意图栏 4.4 下井仪器组合示意图栏 4.5 图尾栏 4.6 测井曲线格式 4.7 刻度记录栏 4.8 图件顺序测井数据处理图件格式
4
8
5
8
5.1 总则 5.2 图头 5.3 主图 5.4 参数和成果列表 5.5 图件尺寸测井数据处理成果图件类型 6.1 测井曲线综合图 6.2 常规测井数据处理成果图 6.3 地层倾角测井数据处理成果图 6.4 核磁共振测井数据处理成果图 6.5 地层微电阻率扫描成像测井数据处理成果图 6.6 正交多极子阵列声波测井数据处理成果图 6.7 高分辨率阵列感应测井数据处理成果图 6.8 固井质量测井数据处理成果图 6.9 生产井测井数据处理成果图 6.10 其他测井数据处理成果图格式附录A（规范性附录）测井采集数据图件封面页格式附录B（资料性附录）测井采集数据图件图头参数栏格式附录C（资料性附录） 测井采集数据图件井身结构示意图格式
8 8
10
10
6
10 10
10 10 11
12 12 12
13
23
25
1 SY/T5633—2018 附录D（资料性附录） 测井采集数据图件下井仪器组合示意图格式附录E（资料性附录） 测井采集数据图件图尾栏格式附录F（资料性附录） 测井采集曲线记录图件格式附录G（资料性附录） 测井数据处理成果图图头格式附录H（资料性附录) 测井数据处理成果图对象名称栏格式附录I（资料性附录） 测井解释成果数据表格式附录J（资料性附录） 测井数据处理成果图件图头数据填写内容附录K（资料性附录） 测井数据处理图件采用的图例符号参考文献·
27
·28 ..·29 ...33 ...42 ....51 ..·53 .57 ...58
II SY/T5633—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替SY/T5633—2009《石油测井图件格式》和SY/T6681—2007《测井采集数据硬拷贝
记录格式》。本标准以SY/T5633—2009为主，整合修订了SY/T5633—2009和SY/T6681—2007。 本标准与SY/T5633—2009相比，主要变化如下：
修改了范围（见第1章，2009年版的第1章）；增加了通则（见第3章）； -增加了测井采集数据图件格式（见第4章）；删除了标准测井曲线图（见2009年版的4.1）；删除了放大测井曲线图（见2009年版的4.2）；删除了测井曲线图（见2009年版的4.3）；调整了测井数据处理图件格式（见第5章，2009年版的第3章）；增加了测井曲线综合图（见6.1）；修改了常规测井数据处理成果图（见6.2，2009年版的4.5，4.6）；修改了地层倾角测井数据处理成果图（见6.3，2009年版的4.4）；修改了核磁共振测井数据处理成果图（见6.4，2009年版的4.7）；修改了地层微电阻率扫描成像测井数据处理成果图（见6.5，2009年版的4.8）；修改了正交多极子阵列声波测井数据处理成果图（见6.6，2009年版的4.9）；增加了高分辨率阵列感应测井数据处理成果图（见6.7）；修改了固井质量测井数据处理成果图（见6.8，2009年版的4.10）；修改了生产测井数据处理成果图（见6.9，2009年版的4.11）；修改了其他测井数据处理成果图格式（见6.10，2009年版的4.12）；增加了附录A、附录B、附录C、附录D、附录E：修改了测井采集曲线记录图件格式（见附录F，2009年版的附录C）；修改了测井数据处理成果图图头格式（见附录G，2009年版的附录A）；修改了测井数据处理成果图对象名称栏格式（见附录H，2009年版的附录A）；修改了测井解释成果数据表格式（见附录I，2009年版的附录A）；修改了测井数据处理成果图件图头数据填写内容（见附录J，2009年版的附录B）；修改了固井质量图例（见K.4，2009年版的D.4）。
本标准由石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本标准主要起草单位：中国石油集团测井有限公司大庆分公司、中石化胜利石油工程有限公司测
井公司、中国石油塔里木油田分公司勘探开发研究院、中国石油集团测井有限公司。
本标准主要起草人：董磊、牛宏斌、陶宏根、曹宇欣、王宏建、朱慧、王黎明、苟晓峰、付晨东、 李晓辉、晋东浩、衣金福。
本标准代替了SY/T5633—2009和SY/T6681—2007。 SY/T5633—2009的历次版本发布情况为：
SY/T5633—1993,SY/T5633—1999。
II SY/T5633—2018
石油测井图件格式
1范围
本标准规定了测井采集数据和测井数据处理成果的图件格式及各栏目填写内容。 本标准适用于测井采集数据和测井数据处理解释成果的图件绘制。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5254测井数据处理符号 SY/T5615石油天然气地质编图规范及图式
3通则
3.1 测井采集数据图件应包括：
a）图头：封面、仪器数据、钻头程序、套管程序、注释说明、服务公司责任声明； b）曲线采集参数； c）井身结构示意图； d）下井仪器组合示意图； e）图尾； f）测井曲线： g）刻度记录。
3.2测井数据处理成果图件应包括：
a）图头 b）主图。
3.3页面打印宽度：范围为203mm～210mm（8in～8.25in），视具体成果图而定。
4 测井采集数据图件格式 4.1图头 4.1.1封面 4.1.1.1 格式
封面页包括测井项目栏、井别栏、其他测井项目栏、高度栏、地理位置栏、地面测井系统栏、作业单位栏、测井作业栏和井眼流体数据栏，分为纵向和横向排列格式，见附录A。
1 SY/T 5633—2018
4.1.1.2测井项目栏
填写内容包括服务公司标识、服务公司名称、深度比例、测井项目名称或射孔（取心）项目名称。 4.1.1.3井别栏
填写内容包括井名、顾客名、油田、县/区、市/省、国家。 4.1.1.4其他测井项目栏
填写内容应为本次测井作业中除了本图件测井项目外的其他测井项目名称。 4.1.1.5高度栏
填写内容包括转盘面补心高度、钻台平面海拔高度、地面海拔高度；套管井还应包括套管头海拔高度、联入长度、套补距，单位均为米（m）【英尺（ft）]。 4.1.1.6地理位置栏
填写本井井口的大地坐标或经、纬度坐标。 4.1.1.7地面测井系统栏
填写内容包括： a）地面测井系统编号栏：地面测井系统的设备编号。 b）地面测井系统类别栏：地面测井系统类别。
4.1.1.8作业单位栏
填写服务小队所属的作业单位的名称。 4.1.1.9测井作业栏 4.1.1.9.15 完井封面页测井作业栏
填写内容包括： a）主要测井曲线栏：单支或单串测井仪器一次下井作业所测量的主要曲线。 b）测井起始日期和测井结束日期栏：本次单支或单串测井仪器的开始安装日期（包括时间）和
拆除结束日期（包括时间）。 c）测井重复次数栏：每支测井仪器重复下井测量的次数。 d）钻井深度栏：测井作业前钻井队测量的井眼底部深度，单位为米（m）【英尺（ft）]。 e）测井深度栏：测井队测量的井眼底部深度，单位为米（m）【英尺（ft）]。 f）测量段底部深度和测量段顶部深度栏：由顾客提供的测量段底部深度和测量段顶部深度，单
位为米（m）【英尺（ft）l。 g）钻井测量套管深度栏：钻井队测量的最下部套管深度，单位为米（m）【英尺（ft）]。 h）测井测量套管深度栏：测井仪器测量的最下部套管深度，单位为米（m）【英尺（ft）l。 i）钻头尺寸栏：主要测量段的钻头直径，单位为毫米（mm）【英寸（in）]。 j）套管内径栏：井眼中最下部套管的内径，单位为毫米（mm）【英寸（in）]。
2 SY/T 5633—2018
k）井底日期栏：测井仪器到达井底或指定测量段底部深度时的日期和时间。 1）钻开目的层时间栏：钻开目的层的日期和时间。 m）完钻时间栏：完成钻井作业的日期和时间。 n）测井队号栏：执行本次测井作业的测井队的编号。 o）操作工程师栏：负责本次测井作业数据采集操作的工程师的姓名。 P）测并队长栏：执行本次测井作业的测井队的负责人姓名。 q）测井监督栏：负责监督本次测井作业执行情况的顾客代表姓名。 r）钻井液类型栏：记录测井时井眼中的钻井液（油基、水基）类型。如果在本次测井过程中，
钻井液性能发生了允许的变化，在“注释说明”栏中应描述钻井液性能变化和发生变化的深度。
s）钻井液密度栏：钻井液密度，单位为克每立方厘米（g/cm3）【磅每加仑（1b/gal）l。
钻井液黏度栏：钻井液黏度，单位为毫帕秒（mPa·s）。
t
u）钻井液pH值栏：钻井液的pH值或酸碱度。 v）钻井液失水栏：钻井液失水量。单位为立方厘米（cm3）。 W）钻井液电阻率（Rm）、钻井液滤液电阻率（Rmr）和泥饼电阻率（Rmc）及其对应的测量温度
栏：钻井液电阻率（Rm）、钻井液滤液电阻率（Rmr）和泥饼电阻率（Rmc）测量值，单位为欧姆米（Q·m），以及测量这些电阻率时相对应的温度值，单位为摄氏度（℃）【华氏度 (F) l。
x）最大井温处钻井液电阻率栏：井内最大温度下换算或测量的钻井液电阻率（R）值，单位为
欧姆米（Q·m），以及相对应的最高温度值，单位为摄氏度（℃）【华氏度（F）1，以及相对应的深度，单位为米（m）【英尺（ft）]。
y）地面温度栏：测井作业时的地面温度，单位为摄氏度（℃）【华氏度（F）]。 z）井底温度栏：实测井底温度，单位为摄氏度（℃）【华氏度（F）]。 aa）加重材料栏：钻井液加重材料类型的一般性描述，例如重晶石、赤铁矿、碳酸钙等。如果不
能进行一般性描述，应填写钻井液加重材料的商标名称。 bb）加重材料数量栏：在钻井液中加人的加重材料的质量，单位为吨（t）【千克（kg）]。 cc）开始循环钻井液时间和停止循环钻井液时间栏：本次油井作业前最后一次钻井液循环开始与
结束的日期和时间。
4.1.1.9.2声波幅度或声波变密度封面页测井作业栏
填写内容包括： a）预计水泥塞深度栏：固井作业时预计的水泥塞到转盘面补心的距离，单位为米（m）【英尺（ft)]。 b）实测水泥塞深度栏：经过测井测量的水泥塞到转盘面补心的距离，单位为米（m）【英尺（ft）]。 c）预计水泥帽深度栏：钻井设计的水泥帽深度，单位为米（m）【英尺（ft）]。 d）实测水泥帽深度栏：测井测量的水泥帽深度，单位为米（m）【英尺（ft）]。 e）预计水泥返高栏：钻井设计的水泥面的深度，单位为米（m）【英尺（ft）]。 f）实测水泥返高栏：测井测量的水泥面的深度，单位为米（m）【英尺（ft）]。 g）固井时间栏：固井作业完成的日期。 h）测井时间栏：开始测量的时间。 i）参考资料和参考资料采集日期栏：用于本次测井校深用的测井资料或其他用途的资料的名称
和采集日期。 j）套管外径栏：井眼中最下部套管的外径，单位为毫米（mm）【英寸（in）]。
3
