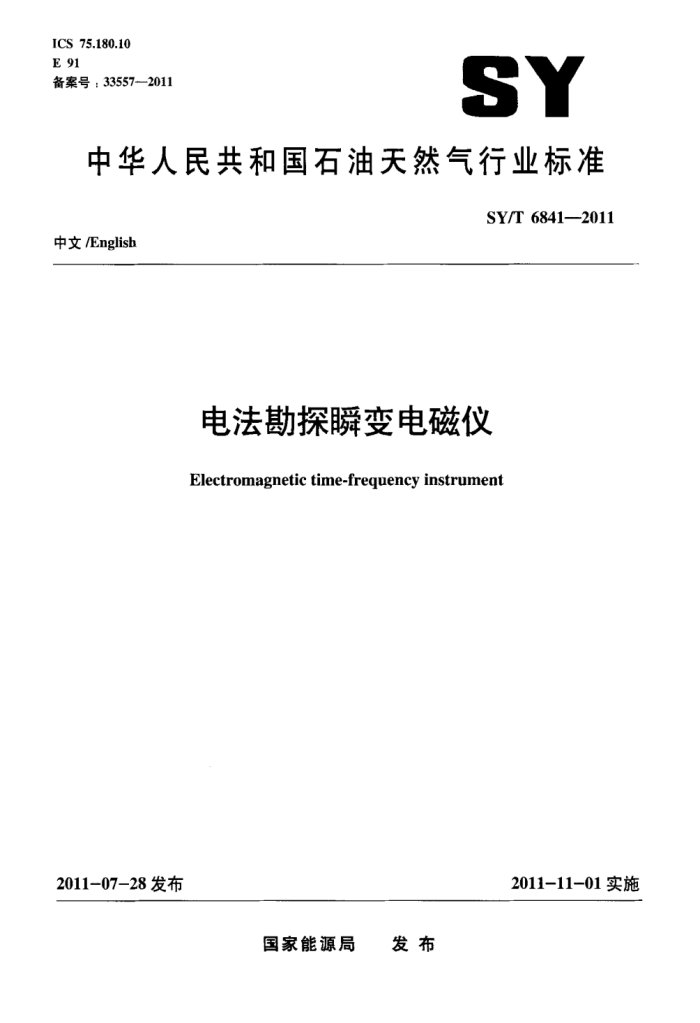

ICS 75.180.10 E 91 备案号：33557-—2011
SY
中华人民共和国石油天然气行业标准
SY/T 6841--2011
中文/English
电法探瞬变电磁仪
Electromagnetic time-frequency instrument
2011-11-01实施
2011-07-28发布
国家能源局 发布 SY/T 6841--2011
目 次
前言：范围
1
1
2 规范性引用文件组成和原理
3
3.1 组成·· 3.2 原理要求 4.1 环境要求· 4.2 技术要求 4.3外观.. 4.4 可靠性 4.5 连续工作时间试验方法 5.1 试验设备 5.2环境条件试验 5.3技术性能试验 5.4外观检验 5.5可靠性· 5.6连续工作时间检验规则
4
5
6
6.1出厂检验 6.2 型式检验. 6.3 判定规则标志、包装、运输、贮存 7.1 标志 7.2 包装 7.3 运输 7.4 贮存
E
30
1
5
10 SY/T 6841—2011
前言
本标准按照GB/T1.1-2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司提出。 本标准由石油仪器仪表专业标准化技术委员会归口。 本标准主要起草单位：中国石油集团东方地球物理勘探有限责任公司西安物探装备分公司、综合
物化探处，西安石油勘探仪器总厂。
本标准主要起草人：潘中印、庞恒昌、吴锐、何展翔、刘学军、何国信、张在陆、李佩昌、袁玉安，李振玲。
本标准以中文和英文两种文字出版。当英文和中文两种版本有歧义时，以中文版本为准。
Ⅱ SY/T 6841—2011
电法助探瞬变电磁仪
1范围
本标准规定了电法勘探瞬变电磁仪（以下简称电磁仪）的组成和原理。要求、试验方法、检验规则和标志，包装、运输、贮存。
本标准适用于电磁仪的制造、验收和质量评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2820.7往复式内燃机驱动的交流发电机组第7部分：用于技术条件和设计的技术说明 GB/T13384机电产品包装通用技术条件 GB/T24262--2009石油物探仪器环境试验及可靠性要求 SY/T5391—2007石油地震数据采集系统
3组成和原理
3.1组成
电磁仪由车载恒流发电机，大功率发射系统和数据采集接收系统三部分构成。大功率发射系统包括整流逆变器和主控机两部分。 3.2原理
车载恒流发电机负责为大功率发射系统提供电能，输出电压随负载的变化可自动调节。大功率发射系统的主控机是发射系统的中心控制单元，通过设置发电机励磁电位（工作电流）控制整流逆变器输出的各种工作频率和波形：整流逆变器输出的交变电流，通过埋在大地的电极（A，B）流人大地，在电极之间形成时频电场：大功率发射系统主控机通过随时采集主回路的电流、电压、温度等信号，实现对大功率发射系统发射状态的监控。布设在电场中的数据采集接收系统同步采集接受电场数据，进行数据存储和质量控制。电磁仪原理框图见图1。
4要求
4.1环境要求 4.1.1工作环境
1 SY/T 6841—2011
车载恒流发电机
大功率发射系统
Y
GPS
整流逆变器
发电机
主控机
O
B
模拟传输
数据采集接收系统
CH.
200m
CH.
GPS
CH.
多道采集仪
图1电磁仪原理框图
工作环境应满足以下条件： a温度：-10℃45。 b）湿度：≤60%。
4.1.2存贮环境
存贮环境要求应包括： a) 温度：-25℃~50℃。 b) 湿度：5%～ 90%。
4.1.3振动
振动要求应包括： a）振动加速度：9.8m/s。 b) 振动频率：10Hz～40Hz～10Hz扫频。 c）扫频速率：loct/min。
4.2技术要求 4.2.1 车载恒流发电机 4.2.1.1 主要技术指标
主要技术指标应包括： a）输出交流电压：150V～1000V。 b）最大功率：150kW。
2 SY/T 6841--2011
C）输出电流范围：30A～123A，连续可调。 d) 电流和频率的其他要求见表1。
表1电流和频率的调整率，稳定时间和波动率要求电流
频率瞬态调整率
稳态调整率？ 瞬态调整率，
稳定时间
稳态调整率
波动率 % ± 1
% ±5 稳态电流调整率考核条件：输出电压≤1000V：给定信号≤2.44V，主电机关闭励磁。 h瞬态电流调整率考核条件：负载电流突变量≤50A。
% ±18
% ±5
% ± 10
<1
4.2.1.2 保护功能设置
发电机基本保护功能应包括： a) 短路保护：机组输出端三相、两相、单相突然短路，励磁系统及电器元件等应无损坏。
超速保护：转速超过1725r/min，应发出停机信号。 过压保护：输出电压超过1000V时，应发出停机信号。
b1 9
d) 过流保护：输出电流超过123A时，应发出停机信号。 4.2.2 大功率发射系统 4.2.2.1 主控机
主要性能指标应包括： a） 供电电压：交流电源220V土22V或直流电源12V电瓶 b) 通过设置发电机励磁电位（工作电流）可控制整流逆变器输出的各种工作频率和波形。 c) 数据采集道数：不少于2道。 d）A/D转换器：A-E24位。 e 采样率：0.5ms，1ms，2ms，4ms。 f) 启动同步精度：<10us。 g) 内噪声：≤0.5μV(2ms，36dB)。 h) 总谐波畸变：≤0.007%（2ms，18dB）。 i) 串音：≥85dB（2ms，36dB）。 j) 各挡增益误差：≤1%。
4.2.2.2 整流逆变器
主要性能指标应包括： a) 整流输出电流：15A150A.连续可调。 b) 整流输出直流电压：200V1200V。 c）最大功率：120kW。 d）逆变输出频率：0.001Hz500Hz，占空比可选1：1，1：2，1：3，2：1，3：1。 e) 逆变输出电流稳定性：<土5%（负载不变）。 f）关断时间：<20us。 g) 输出波形：不归零、归零；多波形、多频率：伪随机波形码。
3 SY/T 6841—2011
h） 保护功能：
1）过流保护：当输出电流增大到150A时，整流逆变器应能在10us内关断，并显示保护状
态： 2) 过压保护：当输出电压增大到1200V时，整流逆变器应能在100us内关断，并显示保护
状态： 3) 过温保护：当整流逆变器的温度高于85℃时，整流逆变器应能立即关断，并显示保护
状态： 4）1 缺水保护：当水箱的水位低于设置水位时，整流逆变器应能立即关断，并显示保护状
态： 5) 欠流保护：正常工作中，当负载突然断掉时，整流逆变器应能立即关断，并显示保护状
态。
4.2.3 数据采集接收系统
主要技术指标应包括： a）可测量通道（点）数：单站4道或以上 b）采集站连续采集数据量：≥1GB。 c: 采样间隔：采用时域方式为0.25ms，0.5ms，1ms，2ms，4ms。 d）采用频域方式：20us。 e): 接收传感器：磁棒（磁道阻抗小于10kQ）：或电极（输入阻抗大于10MQ）。 f） 接收同步误差：≤10us。 g） 发射、接收工作过程中的同步误差：≤50ns/s。 h) 数据采集接收系统其他指标：如前放增益、A/D转换器、等效输人噪声容限、动态范围、共
模抑制比，道间串音，总谐波畸变及道幅度容限一致性误差各项指标应符合SY/T5391- 2007中5.2.2.1采集站的要求。
4.3外观
电磁仪的外观要求应包括： a）电磁仪表面不应有凹痕和变形。 b）紧固螺钉无松动、锈蚀。 c）电缆插座定位准确，并有明确标识，且标识字迹清晰端正。
4.4可靠性
电磁仪平均故障间隔时间（MTBF）不少于300h。 4.5连续工作时间
电磁仪连续工作时间不低于12h。
5试验方法
5.1试验设备
基本的试验设备应包括： a）具有自动温度控制的高低温箱、湿热箱或具有同等功能的空间。
4 SY/T 6841-2011
b) 频率，加速度误差均小于1%的电磁式振动台。
信号发生器。 d) 准确度等级为0.5级的数字仪表。 e示波器。 f)） 频率表和秒表。 g) 钳式电流表。
5.2环境条件试验 5.2.1车载恒流发电机
车载恒流发电机工作环境条件的检查，可通过对厂家提供的检验报告进行验证，确认该发电机应满足4.1要求。 5.2.2大功率发射系统 5.22.1温度试验
试验方法如下： a）将大功率发射系统置于高低温箱内或具有同等功能的空间，按4.1.1要求的下限温度降至
-10℃，恒温2h，然后开机，按5.3.2进行性能试验，试验结果应符合4.2.2.1相关要求。 b) 将大功率发射系统置于高低温箱内并开机，按4.1.1要求的上限温度升至45C，恒温2h，
然后开机，按5.3.2进行性能试验，试验结果符合4.2.2.1相关要求。
5.2.2.2贮存温度试验
试验方法如下： a): 将大功率发射系统置于低温箱内或具有同等功能的空间，按4.1.2要求的下限温度-25C存
贮4h，待恢复常温后按5.3.2进行性能试验，试验结果符合4.2.2.1相关要求。 b）将大功率发射系统置于高温箱内或具有同等功能的空间，按4.1.2要求的上限温度50℃存
贮4h，待恢复常温后按5.3.2进行性能试验，试验结果符合4.2.2.1相关要求。
5.2.2.3湿度试验
湿度试验按GB/T24262一2009规定的方法，按4.1.1和4.1.2对湿度的要求，进行性能试验，试验结果符合4.2.2.1相关要求。 5.2.2.4振动试验
将大功率发射系统固定在电磁式振动台上，按4.1.3的要求进行振动试验。振动完成后，进行性能试验，试验结果符合4.2.2.1相关要求。 5.2.3数据采集接收系统
数据采集接收系统的环境条件试验应按照SY/T5391一2007中6.1有关野外电子设备规定的试验方法进行，在4.1相关规定的条件下进行性能试验，试验结果应符合4.2.3的要求。 5.3技术性能试验
5
