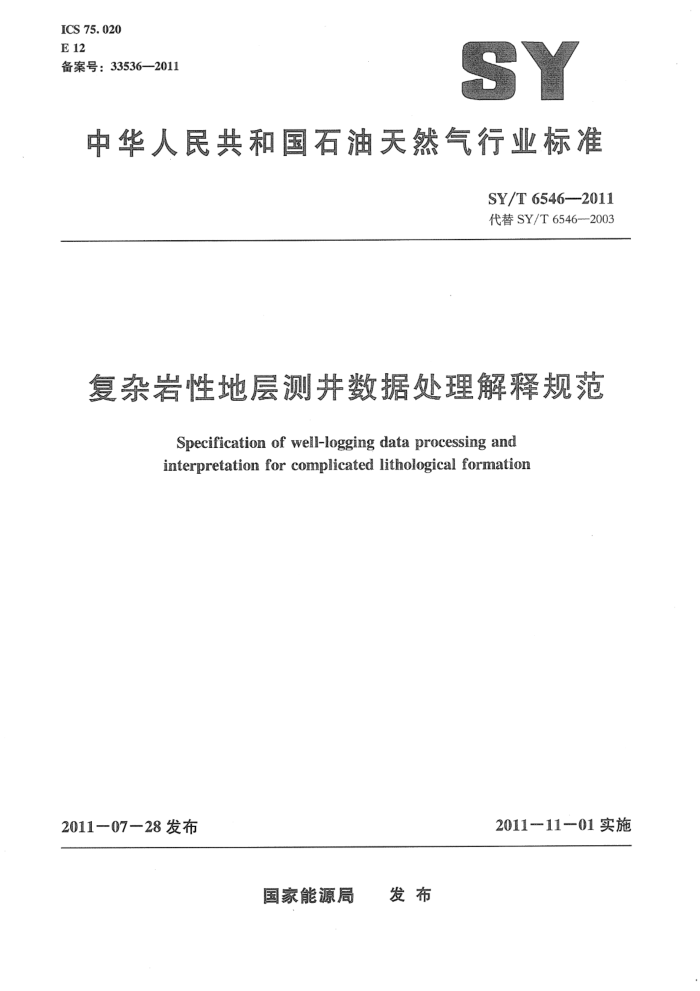

ICS 75.020 E12 备案号：33536—2011
中华人民共和国石油天然气行业标准
SY/T 6546--2011 代替SY/T6546-2003
复杂岩性地层测井数据处理解释规范
Specification of well-logging data processing and interpretation for complicated lithological formation
2011-11-01实施
2011-07-28发布
国家能源局 发布 SY/T 6546--2011
目 次
前言范围
1
规范性引用文件
2
3术语和定义 4 测井项目 5资料收集 5.1 区域资料 5.2 邻井资料 5.3 本井资料
测井资料检查校正与编辑 7.1 深度校正 7.2测井数据编辑 7.3测井环境影响校正 7.4测井数据校正 7.5测井曲线的垂直深度校正
3
6
T
资料回放
7.6
测井地质分层测井数据处理
8
9
岩性判断 9.2 解释模型选取
9. 1
主要解释参数的选取 9.4 测井数据处理要求 10处理结果检验 10.1 岩性检验· 10.2 物性检验 10.3 含油性检验 11测井资料综合解释 11.1储层流体性质判定 11.2 储层评价 12 测井地质与工程解释 13 测井解释结论级别划分 14 测井解释成果审核及提交
9.3
-.
.......
9
O
.-...
1 SY/T 6546--2011
附录A（规范性附录） 复杂岩性地层探井测井项目附录B（规范性附录） 复杂岩性地层开发井测井项目·
10 11
Ⅱ SY/T 6546—2011
前 言
本标准按照GB/T1.1---2009给出的规则起草。 本标准代替SY/T6546一2003《复杂岩性地层测井数据处理解释规范》。本标准与SY/T6546-
2003相比，主要变化如下：
修改了复杂岩性地层的定义（见第3章。2003年版的第3章）；修改了测井项目的规定及引用的附录（见第4章、附录A和附录B，2003年版的第4章、 附录A和附录B)；修改了资料收集的规定（见第5章，2003年版的第5章）；修改了测井资料检查的规定（见第6章，2003年版的第6章）；修改了校正与编辑的规定（见第7章。2003年版的第7章）；增加了“测井地质分层”（见第8章）；增加了“岩性判断”（见9.1）；增加了骨架参数选取的规定（见9.3.1）；将储层划分及储层参数计算分成两部分（见9.4.2和9.4.3，2003年版的8.3.2）；修改了对“气层识别”的规定（见11.1.1.10，2003年版的10.2.11）；删除了“多井分析”（见2003年版的第15章）。
本标准由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本标准起草单位：中国石化集团胜利石油管理局测井公司、中国石油集团测井有限公司。 本标准主要起草人：程传之、李淑荣、冷洪涛、惠伟、姚珊、范英峰、候庆功、徐金武、胡秀
妮、谢云。
IⅡI SY/T 6546--2011
复杂岩性地层测井数据处理解释规范
1范围
本标准规定了复杂岩性地层测井数据处理解释的技术要求。 本标准适用于复杂岩性地层测井资料的检查、校正与编辑、测井数据处理及综合解释。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5360裸眼井单井测井数据处理流程 SY/T5945测井解释报告编写规范 SY/T6451探井测井数据处理与资料解释技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
复杂岩性地层 complicated lithological formation 火成岩、变质岩及砾岩、页岩和其他复杂碎屑岩地层。
4测井项目
4.1 复杂岩性地层探井测井项目见附录A。 4.2 复杂岩性地层开发井测井项目见附录B。
资料收集
U
5.1 区域资料 5.1.1 井位部署图、构造井位图、地质设计任务书。 5.1.2 主要目的层构造特征、储层特征、沉积环境及油气藏类型。 5.1.3各含油气层系的岩性、物性、含油性及测井响应特征。 5.1。4各层段地层水矿化度变化情况。 5.1.5地质研究报告。 5.1.6区域老井测井复查报告。 5.1.7测井解释模型及相应解释参数。 SY/T 6546--2011
5.2邻井资料 5.2.1岩屑、岩心录井及岩心分析资料。 5.2.2试油、试气情况及油气、水分析资料。 5.2.3 生产、注水情况。 5.2.4 测井资料。 5.2.5 地质分层数据。 5.3本井资料 5.3.1岩心录井 5.3。1。1录井数据：取心井段、收获率、岩性、颜色、胶结物成分及含量、胶结程度，孔隙、溶孔及裂缝发育程度、充填情况，含油级别及滴水渗透情况。 5.3。1.2岩心分析资料：岩心试验分析报告，内容包括：试验的条件、岩样的尺寸，孔隙度、渗透率、含油（气）饱和度、含水饱和度，粒度中值、矿物及胶结物成分及含量、孔隙结构、核磁分析数据等。 5.3.2岩屑录井 5.3.2.1录井数据、岩性、颜色、成分及含量，胶结程度、胶结物成分及含量，含油（气）情况。 5.3.2.2岩屑薄片、核磁分析数据。 5.3.3 气测录井 5.3.3.1 录井数据。 5.3.3.2 油气显示情况。 5.3.3.3 气测综合解释成果 5.3.4 钻井液录井 5.3.4.1 钻井过程中钻井液性能变化。 5.3.4.2压井材料使用情况。 5.3.4.3槽面油气显示及钻井液样品含油气情况分析 5.3.5钻井工程数据 5.3.5.1 井身结构：钻头、套管、尾管尺寸及下深，开窗、侧钻情况 5.3.5.2目的层浸泡时间，钻时、井喷、井涌、井漏情况。 5.3.5.3落物、卡钻、泡油情况。 5.3.6中途测试 5.3.6.1中途测试、电缆地层测试的深度、层位、测试方式和测试井段、卡封位置。 5.3.6.2日产液量、累计产液量，油、气、水性质。 5.3.6.3温度、压力等资料。 5.3.6.4并壁取心。 5.3.6.5实物样本。 5.3.6.6岩性及含油级别描述。 2 SY/T 6546---2011
5.3.6.7跟踪曲线图。
6测井资料检查
6.1对比检查编辑回放测井资料与原始测井资料的一致性。 6.2检查油、气层顶、底界数据。 6.3选择井径规则、岩性单一致密、不含或少含泥质的井段，检查岩性密度（或补偿密度）、补偿中子和声波时差测井质量。 6.4与区域内邻井测井响应稳定，且具有代表性的标准层段进行对比，检验电阻率、自然伽马测井质量。
7 校正与编辑 7.1深度校正 7.1.1 利用测井资料与钻井工程深度数据（如表层套管、技术套管、短套管深度和测时井深等）对应检查测井与工程深度。 7.1.2以自然伽马曲线深度为准，确定不同测井项目之间及不同次测井之间的深度校正量。 7.2测井数据编辑 7.2.1根据其他测井曲线和地区规律对遇卡曲线进行修正。 7。2.2对于小段怀疑失真的测井曲线，应在测并原图和测并曲线图上明确标注。 7.2.3对于大段失真或整条存在严重质量问题的测并曲线，不准出图或在图头标注栏明确标注“参考使用”字样。 7.2.4通过对测井资料的综合分析，编辑连接同次或不同次测并同名测并资料。 7.3测井环境影响校正
根据仪器类型及相应校正软件（解释图版），对测井数据进行围岩、层厚、井眼几何尺寸、井内流体类型、温度、压力、仪器偏心和储层浸入影响等校正。 74测井数据校正 7.4。1根据测量井段内已知致密纯岩性段的测井骨架值确定测井数据的校正量。 7.4.2将目的层段所作频率交会图与理论图版重叠，确定出对应于X轴和Y轴测井数据的校正量。 7.4。3根据测井曲线间的测并数值，确定测井数据的校正量。 7。4.4根据井间标准层同名测并曲线数值或直方图对比，确定单项测并数据的校正量。 7.4.5对电阻率测井数据应进行钻并液浸人校正。 7.4.6运行相应校正程序进行测井数据校正。 7.5测井曲线的垂直深度校正
应用经过磁偏角校正的井眼方位角与井斜角测井数据或钻井工程提供的点测井斜数据对测井资料进行垂直深度校正。 7.6资料回放 7.6.1回放校正编辑好的测井曲线，标准图曲线的布局和刻度要有利于地层对比，其他测井图曲线
3 SY/T 6546--2011
的摆放和刻度要有利于测井资料的综合分析对比。 7.6.2·回放测井资料的深度比例要满足测井分析解释及综合分析研究的需要。
8测井地质分层
应用不同探测深度的电阻率、三孔隙度、自然伽马测井结合岩屑录井资料，参考地质设计任务书及现场地质分层资料，通过与邻井测井资料的对比进行地质分层。
9测井数据处理
9.1岩性判断 9.1.11 依据钻井取心描述确定。 9.1.2应用井壁取心或岩屑录井资料确定。 9.1.3参照邻井相同层位测井、岩心分析、岩屑录井及井壁取心资料综合确定。 9.1.4应用测并资料综合分析确定。 9.2解释模型选取
根据解释井所在区块地质特点及地层岩性、储层类型及已有测井资料，选用相应的解释模型、响应方程和处理程序。 9.3主要解释参数的选取 9.3.1骨架参数 9.3.1.1应用测井交会图判定岩性组合及测井骨架值，常用交会图有以下几种：
a）补偿中子体积密度。 b）补偿中子—纵波时差。 c）纵波时差一体积密度。
9.3.1。2依据钻井取心描述确定或选取具有代表性的岩心样品测定。 9.3.1.3用井壁取心或岩屑录井资料确定。 9.3.1.4参照邻井相同层位测井、岩心分析、岩屑录井及井壁取心资料确定。 9.3.1。5储层岩石由多种矿物组成，难以采用以上方法确定时，可采用储层分类的方法，根据测井数据点的分布确定不同类型岩石的混合骨架，以此作为岩石的骨架参数。 9.3.2地层水电阻率Rw 9.3.2.1依据地质分层分层系确定Rw。 9.3.2.2利用区域水分析资料按水系确定Rw。 9.3.2.3采用岩性较纯、厚度大于2m纯水层的深探测电阻率与孔隙度测井资料计算。 9.3.2.4选择岩性均匀、厚度大于4m的纯水层用自然电位曲线计算。 9.3.2.5利用预处理解释程序计算出视地层水电阻率曲线Rw，作Rm纯水层井段的直方图，峰值即为Rw。 9.3.2.6采用中途测试、电缆地层测试或邻井相同层位的水分析资料计算。 9.3.2.7当解释井段内无纯水层时，可根据区域地层水变化规律，估算Rw。 4
