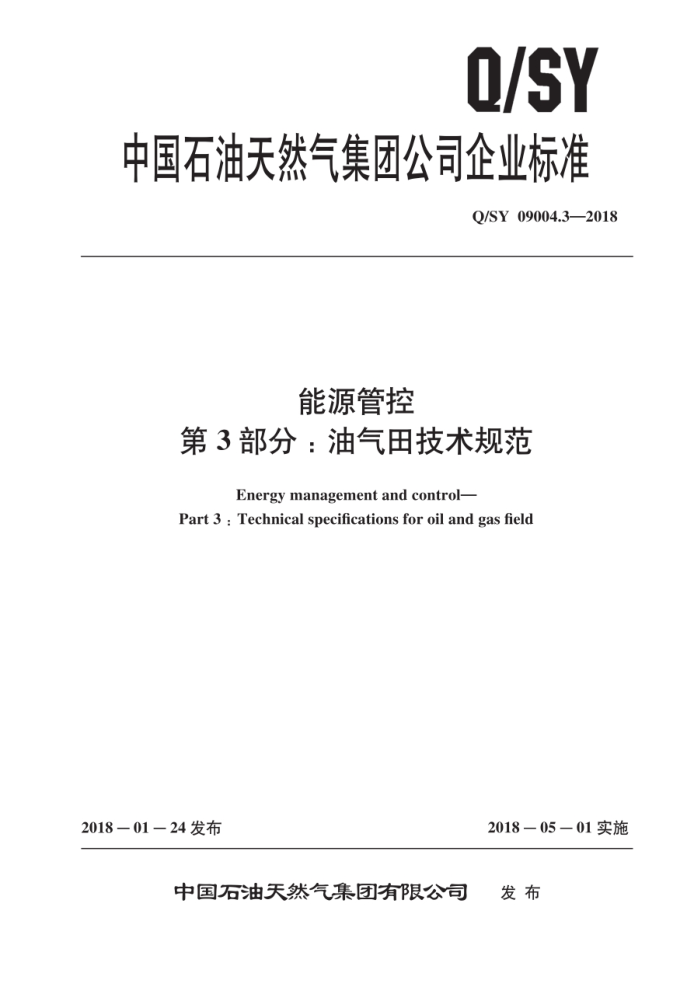

Q/SY
中国石油天然气集团公司企业标准
Q/SY 09004.3—2018
能源管控
第3部分：油气田技术规范
Energy management and control-
Part 3 : Technical specifications for oil and gas field
2018-01—24发布
2018-05-01实施
中国石油天然气集团有限公司 发布 Q/SY 09004.3—2018
目 次
前言范围 2 规范性引用文件 3 能源管控单元选取技术要求
1
4
4.1 计量级 4.2 监测级 4.3 分析级 4.4 优化级 4.5 智能级能源管控水平评估附录A（资料性附录） 能源绩效推荐参数
b Q/SY 09004.3—2018
前言
Q/SY09004《能源管控》分为以下4个部分：
第1部分：管理指南：第2部分：评估指南第3部分：油气田技术规范第4部分：炼油化工技术规范。
本部分为Q/SY09004的第3部分本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本部分由中国石油天然气集团公司标准化委员会节能节水专业标准化技术委员会提出并归口。 本部分起草单位：中国石油规划总院。勘探与生产分公司、大庆油田有限责任公司、长庆油田分
公司、新疆油田分公司塔里木油田分公司。
本部分主要起草人：朱英如、张士奇、吴浩、陈由旺、解红军、马建国、林冉、徐源、刘博、 陈衍飞。于博生。张曼。付晓林。王林平。薛兴昌。何中凯。
1I Q/SY 09004.3—2018
能源管控
第3部分：油气田技术规范
1范围
Q/SY09004的本部分规定了油气田企业油气生产业务的能源管控技术要求。 本部分适用于油气田企业油气生产业务能源管控系统的建设。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20901石油石化行业能源计量器具配备和管理要求 GB/T31453油田生产系统节能监测规范 SY/T6722石油企业耗能用水统计指标与计算方法 Q/SY61节能节水统计指标及计算方法 Q/SY1212能源计量器具配备规范 Q/SY09004能源管控第1部分：管理指南
能源管控单元选取
5
宜选取能源计量器具配备和数据远传基础好的采油（气）厂、作业区或站队作为能源管控单元。 重点针对机采系统、集输系统、处理系统，注人系统和供配电系统进行管控。
应结合能源管控单元的生产实际，制订目标管控等级，总体要求应按照Q/SY09004.1的规定执行。
4技术要求
4.1计量级 4.1.1能源计量器具配备 4.1.1.1 总体要求
能源计量器具配备应符合GB/T20901和Q/SY1212的相关规定。能源管控单元的主要能源实物消耗应分主要生产系统计量，重点耗能设备宜实现单独计量。 4.1.1.2机采系统
机采系统宜按照抽油机。电潜泵螺杆泵等不同举升方式单独计量，可按采油队（站或工区）。 电力线路变压器平台或井组划分为不同的计量单元，不同计量单元单独计量能耗：井口有电伴热的，宜将电伴热耗电一并计人机采系统耗电。
1 Q/SY09004.3—2018
气田业务的采气站，配气站的能耗应按能源实物类型分类单独计量。 4.1.1.3集输系统
油田业务的转油站、脱水站、联合站应按能源实物类型分类单独计量。 气田业务的集输气站、天然气增压站。气田水回注站、脱水站等生产工艺能耗应按能源实物类型
分类单独计量。 4.1.1.4处理系统
油田业务的原油稳定站。污水站。油气储运站库等应按能源实物类型分类单独计量。若多个生产工艺集中在一个站内，则应实现各生产工艺的单独计量：若生产工艺不在一个站内，生产工艺应按能源实物类型分类单独计量。
气田业务的天然气净化的主体装置，脱水（烃）、脱硫（碳）。硫黄回收、污水处理、轻烃回收，外输等工艺单元应按能源实物类型分类单独计量。 4.1.1.5注入系统
配置站、注人站（注聚合物、注水。注蒸汽。注天然气、注二氧化碳等）各生产工艺能耗应按能源实物类型分类单独计量：对于多压力等级的注水站，：各压力等级应单独计量。 4.1.1.6供配电系统
供配电线路（6kV，10kV。35kV线路），配电站，变电所能耗单独计量。 4.1.2能源计量器具的维护更新和检定（校准）
能源计量器具的维护。更新和检定（校准）应符合GB/T20901的规定。 4.2监测级 4.2.1主要内容
宜在计量级能源管控系统基础上建设监测级能源管控系统，主要开展以下工作：选择能源绩效参数。基础数据处理和远传，能源绩效参数在线计算。设定能源绩效参数基准值，能源绩效参数在线监测和报警以及监测级能源管控信息系统开发。 4.2.2能源绩效参数选择
能源管控单元的能源绩效参数应包括以下几项： a）综合能耗指标：综合能源消费量，能源消耗量等。 b）单耗或系统能耗指标：单位原油（气）生产综合能耗单位原油（气）液量生产综合能耗、
单位气田生产综合能耗、吨液百米耗电。吨液集输综合能耗。原油脱水综合能耗、污水处理综合能耗，注水单耗。单位产品天然气综合能耗等。
）主要生产系统能耗指标：机采系统，集输系统。处理系统。注人系统和供配电系统能耗指标
参见表A.l。
4.2.3基础数据远传
基础数据远传应按照以下要求执行：
2 Q/SY09004.3—2018
a）应建设能源管控系统独立使用的数据库，并开发能源管控系统数据库与油水井生产数据管理
系统（A2），油气生产物联网系统（A11）、系统设备管理模块等生产实时数据库的接口。该系统可设置在能源管控单元的已有生产信息系统账号，也可以独立开发
b厂对于有监测分析需要但没有进人数据库的数据，宜通过有线传输和无线传输的方式实现数据的远传 c）能源管控单元主要生产参数和能耗参数应至少每天采集一次。
4.2.4能源绩效参数在线计算
能源绩效参数在线计算应按照以下要求执行： a）计算能耗指标时，应根据SY/T6722和Q/SY61规定的能耗指标计算方法。以及4.2.3规定
的远传方式和频率，将计算能耗指标需要的基础数据传人能源管控系统数据库，利用能源管控信息系统中开发能耗指标在线计算模块，实现能耗指标的在线计算。
b）能源管控单元综合能耗指标和单耗指标宜每天计算一次：每周不应少于一次：主要生产系统
能耗指标宜每周计算一次，每月不应少于一次。
4.2.5能源绩效参数基准值设定
能源绩效参数基准值的设定应按照以下要求执行： a）需要设定基准值的能源绩效参数至少包括能源管控单元的综合能耗指标，单耗指标，主要生
产系统的能耗指标。 b）宜根据GBT31453规定的监测合格指标设定能源绩效参数的基推值，也可根据近年来能耗
及其客观影响因素的历史数据回归计算或考虑本年度生产计划，进行人工设定。 C）预警建议划分为两级，一级为能耗指标已经超过基准值，二级为能耗指标达到基准值的85%
4.2.6能源绩效参数在线监测与报警
能源绩效参数在线监测与报警应接照以下要求执行： a）应结合能源绩效参数的日常操作规程。历史数据及经验，设定可接受的基准值变化范围。 b厂应在线监测能源管控单元的综合能耗指标，单耗指标和系统能耗指标，当其在线统计结果与
基准值的差值超出设定的变化范围时，能源管控系统应及时报警，并在点击报警信息后逐级追溯至出现异常的关键生产参数和重点设备参数。
4.2.7监测级能源管控信息平台功能
监测级能源管控系统应具有能源计划统计管理、能源绩效参数管理、指标预警管理、综合展示与系统管理等功能，并应预留与中国石油天然气集团公司节能节水管理系统的标准数据接口。
监测级能源管控信息平台主要功能见表1。
表1监测级能源管控信息平台主要功能
模块名称能源计划统计管理
子模块名称用能计划管理 实现计划数据管理。对能源供需计划进度完成情况进行跟踪
功能描述
对关键指标及统计数据分析结果进行综合展示，实现各种报表的生成和管理，为 E7（节能节水管理系统）提供基础数据人工进行能源绩效参数设置。甄别纠正基于系统采集的基础数据，实现能源绩效参数在线自动计算 1）设置能源绩效参数基准值，包括输人具体数值和编辑公式两种方式：
用能统计管理参数维护在线计算
能源绩效参数管理
报警设置 2）设置能源绩效参数报警区间 Q/SY 09004.3—2018
表1(续）
模块名称能源绩效参数管理
子模块名称在线监测 2）对于设置了报警功能的能源绩效参数，同步显示该参数的基准值
功能描述
1）实现能源管控单元能源绩效参数实测值的在线监测：
综合能源消费量、能源消耗量。能源实物消耗量（天然气、原油。电）等绩效参
综合指标预警 数。当参数超出可接受范围时。系统自动报警，并可追潮至主要生产系统的能源
绩效参数单位原油（气）生产综合能耗。单位原油（气）液量生产综合能耗、单位气田生
指标预警管理
系统及主要单耗
指标预警 产综合能耗。吨液百米耗电，吨液集输综合能耗。注水单耗，单位产品天然气综
合能耗等，当参数超出可接受范围时，系统自动报警实现各级KPI指标的展示和图表分析，并支持各级指标的数据追溯，可通过点击查看下一级指标情况 1）系统维护： 2）不同用户访问。编辑权限管理等
综合展示
系统管理
4.3分析级 4.3.1主要功能
在监测级能源管控系统基础上，主要开展以下工作：能源绩效参数纵向分析和横向对标，提出节能增效建议。 4.3.2能源绩效参数纵向对标
应针对主要能源绩效参数，定期选择主要客观因素相近条件下的不同时期数据开展能源管控单元
与自身历史数据对标分析，可在能源管控信息系统中开发筛选和分析功能。自动筛选和分析较好时期下的主要操作条件。
在进行能源绩效参数历史数据筛选时，作为筛选条件的客观因素宜包括：产油（气）量。产液量、含水率、主要生产系统的工艺类型等。 4.3.3能源绩效参数横向对标
应结合不同油藏类型、开采阶段等特征，根据能源管控单元自身实际情况，定期收集同类企业或相近能源管控单元的主要能源绩效参数，进行对比分析。 4.3.4节能增效措施实施
应定期根据能源管控系统在线监测及横向，纵向对标情况，利用能源审计，能效对标。专家诊
断，最佳实践，员工参与等方法识别节能增效机会，提出具有可行性的节能增效建议，经确认后按照节能增效措施的相关程序加以实施。 4.3.5分析级能源管控信息平台功能
分析级能源管控信息平台应包括监测级能源管控信息平台的功能。在信息平台开发时应和E7能效对标管理模块有统一的数据接口及规范，能效对标模块应采集的参数与E7能效对标管理模块相同。
分析级能源管控信息平台新增主要功能见表2。
4
