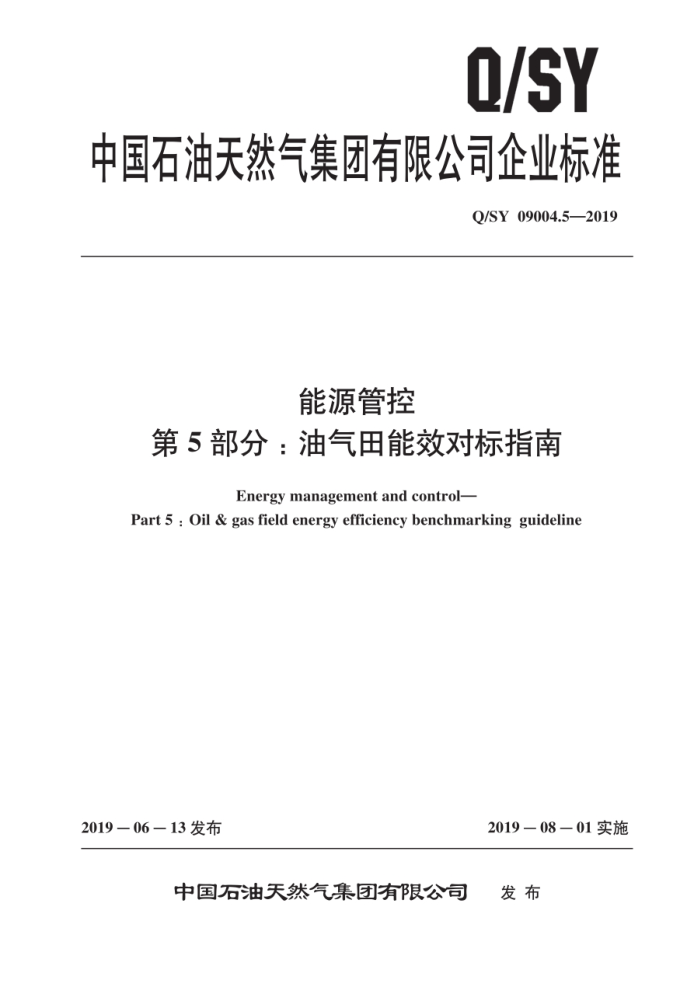

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 09004.5—2019
能源管控
第5部分：油气田能效对标指南
Energy management and control-
Part 5 : Oil & gas field energy efficiency benchmarking guideline
2019-06—13发布
2019－08－01实施
发布
中国石油天然气集团有限公司 Q/SY 09004.5—2019
目 次
前言
范围 2 规范性引用文件
术语和定义 4. 能效对标工作流程
3
能效对标工作内容能效对标技术要求能效对标管理要求附录A（规范性附录） 油气田能效对标指标计算方法附录B（资料性附录） 高含水油田能效对标案例附录C（资料性附录） 油田机采系统能效对标案例附录D（资料性附录） 油田注水系统能效对标案例附录E（资料性附录） 气田净化系统能效对标案例参考文献
5
中
6
T
5
13
19
- 22 25 --28 Q/SY09004.5—2019
前言
Q/SY09004《能源管控》分为以下6个部分：
第1部分：管理指南* 第2部分：评估指南：第3部分：油气田技术规范第4部分：炼油化工技术规范第5部分：油气田能效对标指南第6部分：炼油化工能效对标指南。
本部分为Q/SY09004的第5部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草，本部分由中国石油天然气集团有限公司标准化委员会节能节水专业标准化技术委员会提出并归口。 本部分起草单位：中国石油规划总院。勘探与生产分公司，大庆油田有限责任公司，长庆油田分
公司。新疆油田分公司。西南油气田分公司。吉林油田分公司、华北油田分公司。勘探开发研究院西北分院。
本部分主要起草人：徐源。陈由旺。解红军。吴浩。马建国。苟小静。薛国锋。杨应桥、李天友、 白珂。葛苏鞍。曲江涛。龚松科李柯。郭以东，吕莉莉。朱英如。刘博。陈衍飞。
11 Q/SY09004.5—2019
能源管控
第5部分：油气田能效对标指南
1范围
Q/SY09004的本部分规定了油气田能效对标的工作流程、工作内容。技术要求、管理要求和指标计算方法。
本部分适用于指导油气田企业各级用能单位开展能效对标活动。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10180工业锅炉热工性能试验规程 GB/T33653 油田生产系统能耗测试和计算方法 GB/T33754气田生产系统能耗测试和计算方法 SY/T6381石油工业用加热炉热工测定 SY/T6722 石油企业耗能用水统计指标与计算方法 SY/T6835 油由热采注汽系统节能监测规范 Q/SY14212能源计量器具配备规范
3术语和定义
下列术语和定义适用于本文件。
3.1
能效对标energy efficiency benchmarking 用能单位对其能源效率及能源利用的相关指标进行收集整理，并与组织内外先进能效标杆进行对
比分析、确定能效标杆、寻找差距、制订改进方案、实施改造、持续改进的实践活动。 3.2
能效标杆 energy efficiency benchmark 用能单位在某一时期选定的要达到或超越的能效水平。
4能效对标工作流程
用能单位可根据自身实际，参照图1合理设计能效对标工作流程。 Q/SY 09004.5—2019
工作流程
成果形式
家能效对标工作计划"
能效现状分析
《能效对标分析报告》
能效标杆选择及对标分析
蒙能效改进实施方案
制订能效改进实施方案
落实改进措施
《能效对标评估报告》
对标工作评估
下一阶段《能效对标工作计划》
持续改进
图1能效对标的工作流程和成果形式
5能效对标工作内容 5.1能效现状分析 5.1.1用能单位对自身能源利用状况进行深人分析，充分掌握各生产系统、工艺、设备的用能情况，在此基础上结合能源消耗统计报告，能源审计报告和节能监测报告等资料，以及公司生产运行，节能管理等信息平台，确定能效指标，建立能效对标指标体系。 5.1.2编制能效对标工作计划，宜包括：
a）能效对标的目标。 b）能效对标的边界。 c）能效对标的周期及起止时间。 d）工作步骤完成后的成果形式。 e）能效对标指标体系。 ）数据来源和收集模板，包括数据收集的条件。统计计算和处理方法。数据库，数据质量要求等。 g）对标工作报告要求，包括报告的格式和细化程度（例如单位、表格和图表）。
5.2能效标杆选择及对标分析 5.2.1油气田能效对标分为内部对标外部对标，用能单位可根据实际情况和条件，选择开展内部对标或外部对标。 5.2.2根据建立的能效指标数据库和最佳节能实践库，初步选取若干个潜在的能效标杆。 5.2.3应对潜在的能效标杆进行研究分析，总结其先进经验和做法，结合油气田类型、生产工艺和关键工艺参数，选定能效标杆。 5.2.4开展对标分析，明确与能效标杆之间的差距和原因，确定能效对标目标值。 5.2.5编制能效对标分析报告，报告宜包括：
a）油气藏类型、油气物性、原料气组分、生产工艺、耗能设备和近几年的产量规模等。 b）能源消耗总量，单位能耗指标、生产单元能耗指标及已采取的节能措施等。
2 Q/SY 09004.5—2019
c）选定的能效标杆单位的生产及能耗指标情况。 d）对标分析的结果，包括和能效标杆之间在节能管理、工艺技术和设备运行等方面存在的差距
及产生的原因等。
5.3制订能效改进实施方案 5.3.1用能单位总结能效标杆先进的管理方法、措施手段及最佳实践。 5.3.2结合实际情况，用能单位针对能效对标边界内的能效差距环节制订节能改造或能效改进措施。 5.3.3 用能单位根据能效对标工作计划和能效对标分析报告，编制技术可行。经济合理的能效改进实施方案，包括以下内容：
a）能效改进目标。 b）责任部门和责任人。 c）时间进度和实施计划。 d）能效改进措施，包括技术措施（如实施节能技术改造。能源计量器具配备、用能设备节能监
测等）和管理措施（如完善规章制度、加强用能设备管理、实施能源管理体系等）。 e）与能效改进措施相关的设计、施工，安装、调试及运行方案等。 f）保障措施，包括经费。协调机制等。
5.4落实改进措施 5.4.1J 应按照能效改进实施方案，将相关目标和节能措施分解落实到相关部门和责任人 5.4.2 应按照能效改进实施方案的进度计划进行落实，及时解决出现的问题，并动态调整实施方案。 5.4.3应对比方案实施前后对标指标的变化情况，总结分析所取得的效果。 5.5对标工作评估 5.5.1用能单位应对能效对标成效进行评估，组织评估验证，审核能效对标的成果：检查各项能效指标是否达到能效目标值 5.5.2编制能效对标评估报告，宜包括：
a）能效对标工作成效评估，包括各项能效指标的达标情况。 b）能效对标管理机制评估。 c）能效对标过程的经验及启示等
5.6持续改进 5.6.1J 应总结并提炼能效对标实践过程中各种行之有效的措施。方法和制度，形成最佳节能实践。 5.6.2J 应及时更新能效对标指标数据库、最佳节能实践库。 5.6.3 调整能效标杆并制订下一阶段更高层次的能效对标工作计划，将能效对标活动深人持续开展下去。高含水油田，机采系统注水系统和气田净化系统能效对标案例参见附录B至附录E。
6 能效对标技术要求 6.1能效对标的边界划分技术要求 6.1.1能效对标的边界应具体清晰、物理界限明确，限定于产品。服务。建筑物或用能工艺工序。 设施，设备。系统等。 6.1.2能效对标的边界内的能效参数应可测量。可计算。可对比。可核查。
3
