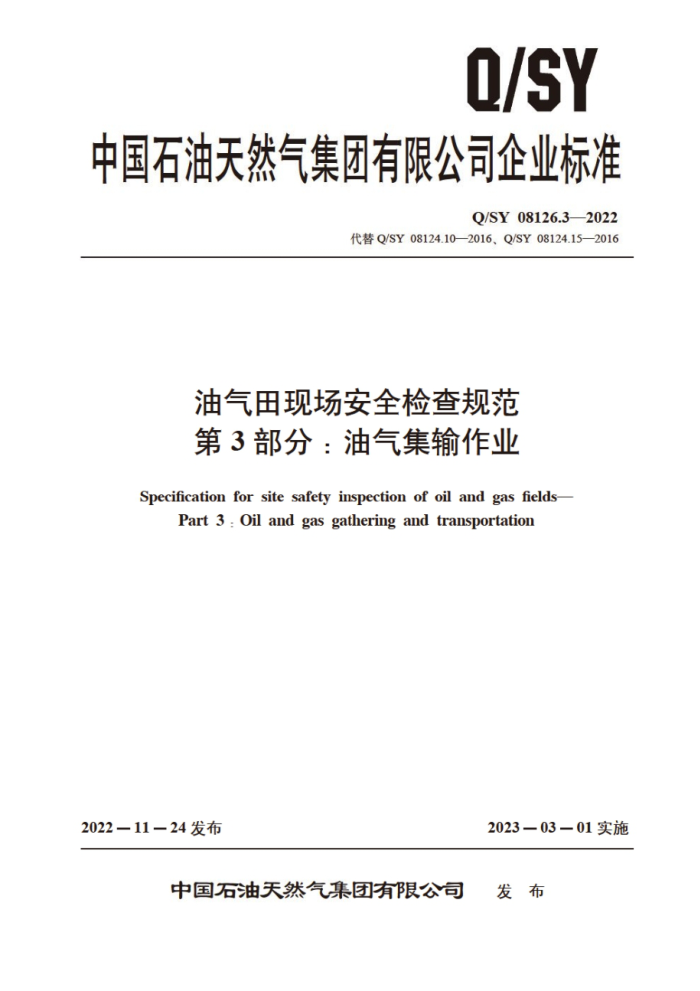

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY08126.32022
代替Q/SY08124.10—2016.Q/SY08124.15—2016
油气田现场安全检查规范第3部分：油气集输作业
Specification for site safety inspection of oil and gas fields
Part 3 : Oil and gas gathering and transportation
2022—11—24发布
2023-03—01实施
发布
中国石油天然气集团有限公司 Q/SY 08126.32022
目 次
前言引言··
A
I
范围规范性引用文件
2
3 术语和定义
检查要求安全检查内容 5.1 安全基础管理检查 5.2 现场设备设施安全检查 5.3 现场作业检查事故隐患处置、整改及验证 61 般事故隐忠处置 6.2 重大事故隐患处置 6.3 事故隐惠整改及验证附录A（规范性） 油气集输作业安全检查内容表A.1 安全基础管理检查表表A.2 现场设备设施安全检查表表A.3 原油集输现场作业检查表A.4 天然气集输（含页岩气）现场作业检查表. 参考文献
4
5
6
L
中
中
48 Q/SY08126.32022
前 創言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》给出的规则起草。
本文件是Q/SY08126《油气田现场安全检查规范》的第3个部分：Q/SY08126已经发布了以下部分：
第1部分：陆上油气生产作业：第2部分：海上油气生产作业第3部分：油气集输作业：第4部分：天然气净化厂
本文件代替Q/SY08124.10-2016《石油企业现场安全检查规范第10部分：天然气集输站》、Q/SY08124.15一2016《石油企业现场安全检查规范第15部分：油气集输作业》，本部分以 Q/SY08124.10—2016为主， 整合了Q/SY08124.15—2016部分内容， 与Q/SY08124.10—2016相比，除结构调和整编辑性改动外，主要技术变化如下
a）更改了“检查要求” （见第4章，2016年版的第4章） b）删除了“安全检查组织”“检直频次” 一检查分类”内容（见2016年版的第4章）： c）更改了“安全检查”要求（见第5章，2016年版的第5章）： d）更改了检查发现问题或隐患的整改及验证要求（见第6章，2016年版的第6章） e）删除了“综合管理”“井口装置”“仪器。仪表”“电缆”“加热、保温系统”“压力容器”“变
压器及线路**配电房及发电机检查内容（见2016年版的表A.1）： f）增加了“建构筑物”“脱水装置”“自控系统”“加热炉”“特种设备”“安全附件”“机泵”“供
配电设施的检查内容（见表A.2）：）增加了“原油集输现场作业”的检查表（见表A.3）： h）增加了“天然气集输（含页岩气）现场作业检查表”标题名称及内容（见表A.4）。 本文件由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并
归口
本文件起草单位：西南油气田分公司、辽河油田分公司、新疆油田分公司。 本文件主要起草人：何林君，陈前宇、魏东，曹志勇，周建禄。文明，延鹏、刘润昌、刘裕
伟。陈鸿图、栾菲。张平、蒲尚、项运。程荣。周劲。曹晓东，贾毅、杨杰、陈创、曾燕光。银冰雪，柔九强，焦石，修士今、郑赛男，车睿，下子峰，高暗，张恩铭、魏巍，邓强、包秀涵、高一蓉，桑九强。
本文件及其所代替文件的历次版本发布情况为：
2012年首次发布为Q/SY1124.10—2012《石油企业现场安全检查规范第10部分：天然气集输站》，2016年标准编号变更为Q/SY08124.10—2016：本次为第一次修订，并人了Q/SY08124.15一2016《石油企业现场安全检查规范第15部分：油气集输作业》的内容（2015年首次发布为Q/SY1124.15一2015，2016年标准编号变更为 Q/SY 08124.15—2016)
II Q/SY08126.3—2022
引言
现场安全检查是保障现场安全的前提条件。根据不同的单位。施工现场和具体要求编制相应的安全检查规范，可以实现安全检查的标准化和规范化。在这方面，中国石油天然气集团有限公司（以下简称“集团公司）已经建立了不同专业的现场安全检查规范标准体系。在该标准体系中，《油气田现场安全检查规范》是指导集团公司油气由业务现场安全检查规范的基础性标准，《油气由现场安全检查规范》皆在确立适用于油气田各类生产现场的安全检查规范，拟由七部分构成。
第1部分：陆上油气生产作业。日的确立适用于陆上油气（含页岩气）开采过程中现场的安全检查。 第2部分：海上油气生产作业，日的确立适用于海上钢质固定平台，石油人工岛，滩海陆岸石油设施三类海上油气生产设施现场的安全检查。 第3部分：油气集输作业。目的确立适用于陆上油气生产企业油气集输作业的现场安全检查。
一一第4部分：天然气净化厂。日的确立适用于陆上天然气净化厂生产及作业过程中的现场安全
检查。 一一第5部分：储气库（地下储气库站场）。目的确立适用于油气藏型地下储气库站场现场的安
全检查。 一一第6部分：煤层气采气。目的确立适用于煤层气地面开采企业采气作业现场的安全检查。 一第7部分：煤层气集辅目的确立适用于煤层气集输作业现场的安全检查。 开展现场安全检查首先要建立规范的、科学的、符合现场实际的现场安全检查标准文件。为了做
好此项工作，集团公司在2007年就开始了石油企业现场安全检查规范系列标准的建设活动，2007年到2019年期间，共建立39项不同专业的石油企业现场安全检查规范。石油企业现场安全检查规范发布实施十余年来，受到越来越广泛的重视。2019年按照集团公司标准化委员会办公室进行标准“精减，整合”的要求，石油企业现场安全检查规范系列标准开拍讲行 厅“分类、整合”工作。首先，按照不同专业分类设计现场安全检查规范的组成将原有39项规范分为油气田现场安全检查规范”“工程建设现场安全检查规范” “工程技术现场安全检查规范”装备制造现场安全检查规范”“炼化及销售企业现场安全检查规范 5个专业，每个专业由若干个部分组成。其次，特工艺相同，工序相同的现场安全检查规范进行整合修订。再次，按照“去管理化”原则，优化标准结构，缩减重复性标准内容，进行修订标准。通过 分类。整合。瘦身”，使得现场安全检查规范系列标准分类更清晰，部分组成更符合实际，标准结构更合理，标准使用更方便，也更便于规划设计未制定的规范，确保现场安全检查规范标准体系的整体协调。
III AS/0 Q/SY08126.32022
油气田现场安全检查规范第3部分：油气集输作业
1范围
本文件规定了陆上原油和天然气采出后汇集、处理，输送过程中的现场安全检查内容及要求、事故隐患处置、整改及验证要求。
本文件适用于陆上油气生产企业油气集输作业的现场安全检查
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20972（所有部分） 石油天金 气工业油气开采中用于含硫化氢环境的材料 GB/T21435 相变加热炉 GB50016 建筑设计防水规范 GB 50058 爆炸危险环境电力装置设计规范 GB50140 建筑灭火器配置设计规范 GB 50166 火灾自动报警系统施工及验收标准 GB50183 石油天然气工程设计防火规范 GB50251 输气管道工程设计规范 GB 50444 建筑灭火器配置验收及检查规范 GB50974 消防给水及消火栓系统技术规范
石油天然气管道系统治安风险等级和安全防范要求
GA1166 SY/T0077 天然气凝液回收设计规范 SY/T 0599 天然气地面设施抗硫化物应力开裂和应力腐蚀开裂金属材料技术规范 Q/SY08007 石油储罐附件检测技术规范 O/SY08649 天然气干法脱硫化氢装置操作安全规范
3术语和定义
下列术语和定义适用于本文件。
3.1
集气站gas gathering station 对油气田产天然气进行汇集、调压、分离、增压、计量、输送等作业的站。 [来源：GB50349—2015，2.0.16，有修改]
1 O/SY08126.32022
3.2
联合站union station 油气集中处理联合作业站的简称。主要包括油气集中处理（原油脱水、脱盐天然气净化、原油
稳定、轻烃、液化气回收等）、油田注水、污水处理。供变电和辅助生产设施等部分。 3.3
油气集输作业 oil and gas gathering and transportation 在油气田内，将油、气井采出的原油和天然气汇集，处理和输送过程中涉及的作业。
4检查要求
4.1基层单位（科级）及以上的安全检查应编制检查方案或计划，并按方案或计划实施。检查人员专业应与所检查的内容相符或相近，并经过检查前培训。 4.2检查人员应配备必要的检查工器具，正确穿戴适合检查场所的劳动保护用品。 4.3检查人员应熟知并遵守油气集拍作业现场HSE管理要求，了解现场危险源，应急逃生路线等相关内容。 4.4检查人员宜选择以下方法开展检查 观察法 访谈法、测量法 检查表法，演示法、查阅法、 考核法、验证法等。 4.5检查组应及时填写检查记录，手 并与被检查单位进行交流和沟通检查组应将安全检查发现的间题或隐惠汇总备案。 4.6检查组发现较大及以上事故隐患时，责令被检查单位立即整改或停止作业，整改情况经验证合格方可进行生产作业。被检查单位应及时组织整改发现的问题及隐忠
5安全检查内容 5.1安全基础管理检查 5.1.1检查范围
安全基础管理的检查包括但不限于：安全基码管理，风险管理、HSE培训管理、制度和规程管理、设备设施管理、承包商管理、作业许可管理、职业健康管理、变更管理、应急管理、消防安全管理。危险化学品管理。事故事件管理。 5.1.2检查内容
检查内容按照表A.1执行 5.2现场设备设施安全检查 5.2.1检查范围
现场设备设施的安全检查包括但不限于： a）生产工艺设备设施：加热炉、储罐。燃烧器、干法脱硫化氢装置。天然气脱水脱经装置。特
种设备，阴极保护装置，天然气压缩机，放空系统，排污系统，阀门，集输管道，机泵，建构筑物布置等：
b）安全设备设施及附件：固定式可燃和有毒气体检测报警系统，正压式空气呼吸器、消防设施。
自控系统、压力表、液位计、安全阀、固定式钢梯、平台和护栏等；
2
