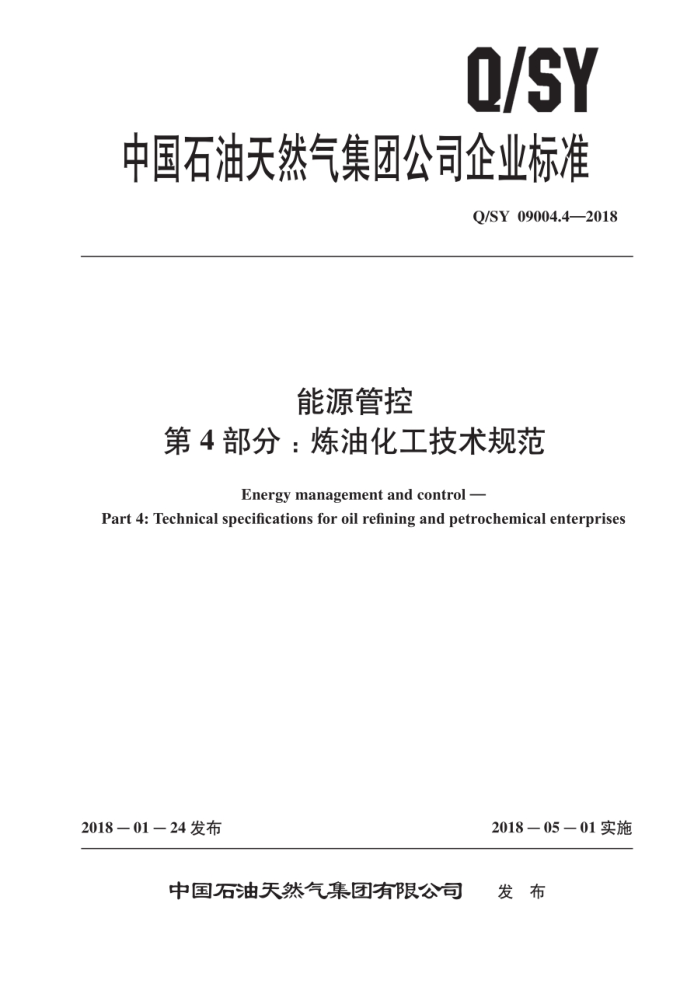

Q/SY
中国石油天然气集团公司企业标准
Q/SY 09004.4—2018
能源管控
第4部分：炼油化工技术规范
Energy management and control -
Part 4: Technical specifications for oil refining and petrochemical enterprises
2018-01—24发布
2018－05-01实施
中国石油天然气集团有限公司 发布 Q/SY 09004.4—2018
目 次
前言：范围
I
1
2 规范性引用文件 3 能源管控单元选取
技术要求 4.1计量级 4.2 监测级 4.3分析级.· 4.4 优化级 4.5 智能级
4.
5 6 10 10 11
-
5能源管控水平评估附录A（资料性附录） 能源绩效参数建议表 Q/SY 09004.4—2018
前言
Q/SY09004《能源管控》分为以下4个部分：
第1部分：管理指南：第2部分：评估指南第3部分：油气田技术规范第4部分：炼油化工技术规范。
本部分为Q/SY09004的第4部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本部分由中国石油天然气集团公司标准化委员会节能节水专业标准化技术委员会提出并归口。 本部分起草单位：中国石油规划总院。炼油与化工分公司，锦州石化分公司。 本部分主要起草人：龚燕。王弘历，游晓艳。于型伟、李向进，王正元。王东东，吕海。余绩
庆，王广河、陈镇、敖锟、陈雪。
II Q/SY 09004.4—2018
能源管控
第4部分：炼油化工技术规范
1范围
Q/SY09004的本部分规定了炼油化工生产业务能源管控单元选取，能源管控系统建设和能源管控水平评估的技术要求
本部分适用于炼油化工生产业务能源管控系统的建设与运行。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16666泵类液体输送系统节能监测 GB 17167 7用能单位能源计量器具配备和管理通则 GB/T20901石油石化行业能源计量器具配备和管理要求 Q/SY 1066 5石油化工工艺加热炉节能监测方法 Q/SY1347石油化工蒸汽透平式压缩机组节能监测方法 Q/SY09004.1能源管控第1部分：管理指南 Q/SY09468炼化能量系统优化技术导则
能源管控单元选取
5
能源管控单元选取宜按照以下原则： a）能源计量、统计、管理的边界清晰。 b）能源计量器具配备满足要求 c）为炼油化工生产过程的主要单元，单元能耗在全厂能耗中占比较高。 d）有较大节能增效潜力。 炼化生产过程能源管控单元宜选取生产装置，公用工程系统或全厂（分厂）。其中。选择公用工程
系统作为能源管控单元时，物理界区应包括公用工程生产、管网系统及进／出生产装置的各类能源。例如。对于蒸汽系统的管控界区，宜包括热电厂。蒸汽输送管网及进／出生产装置或用汽单位的蒸汽。
4技术要求 4.1计量级 4.1.1能源计量器具配备
不同种类能源计量器具的配备率应达到表1的要求。对于能源管控单元内与能源使用关系密切的 Q/SY 09004.4—2018
主要工艺参数，主要设备运行参数应具备相应计量手段。
表1不同管控单元能源计量器具配备率生产装置
全厂（分厂）
公用工程系统
能源种类
进出 界区内主要 进出 界区内主要 进出
界区内部
界区 100% 100% 100% 100% 100% 100%
界区 100% 100% 100% 程系统均应满足单 100% 独作为管控单元时
界区 100% 100% 100% 100% 100% 100%
用能设备
用能设备 95% 90% 100%
电力燃料蒸汽水h
95% 90% 90%
所有装置，公用工
的计量要求
压缩空气、氨气
100% 100%
热交换 “燃料包括煤，燃料油、天然气、炼厂干气、自产燃料气等。 ，水包括新鲜水，循环水、除盐水、除氧水，软化水、凝结水等。 热交换计量范围包括热进料，热出料及与装置外物流热量交换（含低温余热）物流的温度、压力、流量等。 “主要用能设备”的界定应参照GB17167。
4.1.2能源计量器具维护、更新、检定或校准
能源计量器具的维护、更新、检定和校准应符合GB17167和GB/T20901的要求。 4.2监测级 4.2.1主要内容
在计量级能源管控系统基础上：主要开展以下工作：选择能源绩效参数。基础数据处理和远传、 能源绩效参数在线计算，设定能源绩效参数基准值，能源绩效参数在线监测和报警以及监测级能源管控信息平台开发。 4.2.2能源绩效参数选择 4.2.2.1 生产装置
选择炼化生产装置作为能源管控单元时，能源绩效参数应包括装置和操作不同层次的指标。宜采用的能源绩效参数见表A.1，企业可根据能耗考核及能源管理的需求增加其他关注的参数。 4.2.2.2公用工程系统
选择公用工程系统作为能源管控单元时，能源绩效参数应包括公用工程成本，重点设备运行参数
等指标，企业可根据能耗考核及能源管理的需求增加其他关注的参数。宜采用的能源绩效参数包括：
a）自发电成本。 b）自发汽成本。 c）供汽成本。 d）供电成本。 e）火炬气排放量。 f）蒸汽放空量。
2 Q/SY 09004.4—2018
g）减温减压蒸汽量。 h）锅炉热效率。 i）汽轮机效率。 j）泵运行效率。
4.2.2.3全厂（分厂）
选择全厂（分厂）作为能源管控单元时。能源绩效参数应包括全部生产装置、公用工程系统的能源绩效参数，企业可根据能耗考核及能源管理需求增加其他关注的参数。宜采用的能源绩效参数除 4.2.2.1和4.2.2.2列出的参数外，还包括
a）炼油综合能耗。 b）炼油单因耗能。 c）燃动成本。 d）节能量。 e）节水量。
4.2.3基础数据传输
基础数据传输应按照以下要求执行： a）应建设能源管控信息平台及信息平台专用的数据库，并开发与生产实时数据库的接口，以实
现从生产实时数据库读取所需数据。该平台可设置在能源管控单元的已有生产信息系统中，也可单独开发，
b）对于有监测分析需要但没有进人生产实时数据库的数据，宜通过有线方式将信号送人DCS等
形式实现数据远传。各类基础数据宜选择的远传方式和传输频次见表2。
表2各类基础数据远传方式及频次
基础数据类型能耗类数据成本类数据
数据远传方式
传输频次
a）能耗类数据：21次/8h！
a）从生产实时数据库中读取，并传输 b）成本类数据：=1次/周：
c）少量难以实现远传的数据可采用定期手
到能源管控信息平台数库： b）将现场计量信号送人最近的控制系 工输人的方式
统（如DCS等）然后传输到能源 根据企业MES系统提供实时数据的能力，
关键工艺参数重点设备参数
管控信息平台数据库
≥1次/30min
4.2.4能源绩效参数在线计算
能源绩效参数在线计算应按照以下要求执行： a）计算能耗指标时，以4.2.3规定的远传方式和频率，将基础数据传人能源管控信息平台数据
库，然后在能源管控信息平台中开发能耗指标在线计算模块，实现能耗指标的在线计算。计算使用的数据宜采用累积量。
b）计算加热炉热效率时，宜根据Q/SY1066规定的加热炉热效率计算方法，以及4.2.3规定的
远传方式和频率，将计算热效率需要的基础数据传人能源管控信息平台数据库，然后在能源管控信息平台中开发加热炉热效率在线计算模块，实现加热炉热效率的在线计算。燃料热值或组成分析数据可手工录人。
c）计算压缩机效率宜参考Q/SY1347规定的计算方法。
3 Q/SY 09004.4—2018
d）计算泵运行效率宜参考GB/T16666规定的计算方法。 e厂应根据企业实际情况确定参数在线计算频率。装置综合能耗指标宜每天计算一次，每周不少
于一次设备效率和装置关键工艺参数宜每周计算一次，每月不少于一次：炼油综合能耗指标宜每周计算一次，每月不少于一次。
4.2.5能源绩效参数基准值设定
能源绩效参数基推值的设定应按照以下要求执行： a）需要设定基准值的能源绩效参数至少包括主要炼油装置的综合能耗主要化工装置的单位产
品能耗，主要装置的关键工艺参数。 b）装置综合能耗指标的基准值可参照生产条件相近情况下的历史先进值，并考虑本年度／季度/
月度的生产计划进行人工设定；也可基于历史数据回归能耗与其主要客观影响因素的关联式，并于每月或每季度根据生产方案变化情况适当调整当采用历史数据回归得到装置综合能耗指标的基准值时，宜选取装置加工负荷。表征原料性质的主要参数，主要产品收率或性质指标作为主要客观影响固素。
c）关键工艺参数的基准值应与装置能耗指标基准值对应。
4.2.6 能源绩效参数在线监测与报警
能源绩效参数在线监测与报警应按照以下要求执行： a）应结合能源绩效参数的日常操作规程。历史数据及经验，设定可接受的基准值变化范围。 b）应在线监测装置综合能耗／单位产品能耗指标，当其在线统计结果与基准值的差值超出设定
的变化范围时，能源管控信息平台应及时报警，并在点击报信息后逐级道溯至出现异常的关键工艺参数和重点设备参数。
4.2.7监测级能源管控信息平台功能
监测级能源管控信息平台主要功能见表3。
表3监测级能源管控信息平台主要功能
模块名称
子模块名称
功能描述
a）将PHD系统、其他外部数据源的各类能源数据及运算结果集中读取、
基础数据采集和维护
保存到能源管控信息平台数据库，并具备数据筛选和处理功能： b）部分不能远传数据可人工录人
能源绩效参数维护 「人工进行能源绩效参数设置。甄别。纠正
能源绩效参数 能源绩效参数在线计算基于系统采集的基础数据。实现能源绩效参数在线自动计算
管理
a）设置能源绩效参数基准值。包括输人具体数值和编辑公式两种方式： b）设置能源绩效参数报警区间 a）实现能源管控单元各级能源绩效参数实测值的在线监测： b）对于设置了报警功能的能源续效参数，同步显示该参数的基准值
能源绩效参数报警设置
能源绩效参数在线监测
装置级能源绩效 对装置综合能耗/单位产品能耗参数：当参数超出可接受范围时自动报警
指标预警。追 参数预警和追溯 并可将报警原固追溯至操作级能源绩效参数潮管理
操作级能源绩效
对关键工艺参数。重点设备参数，当参数超出可接受范围时自动报善
参数预警
4
