JJG

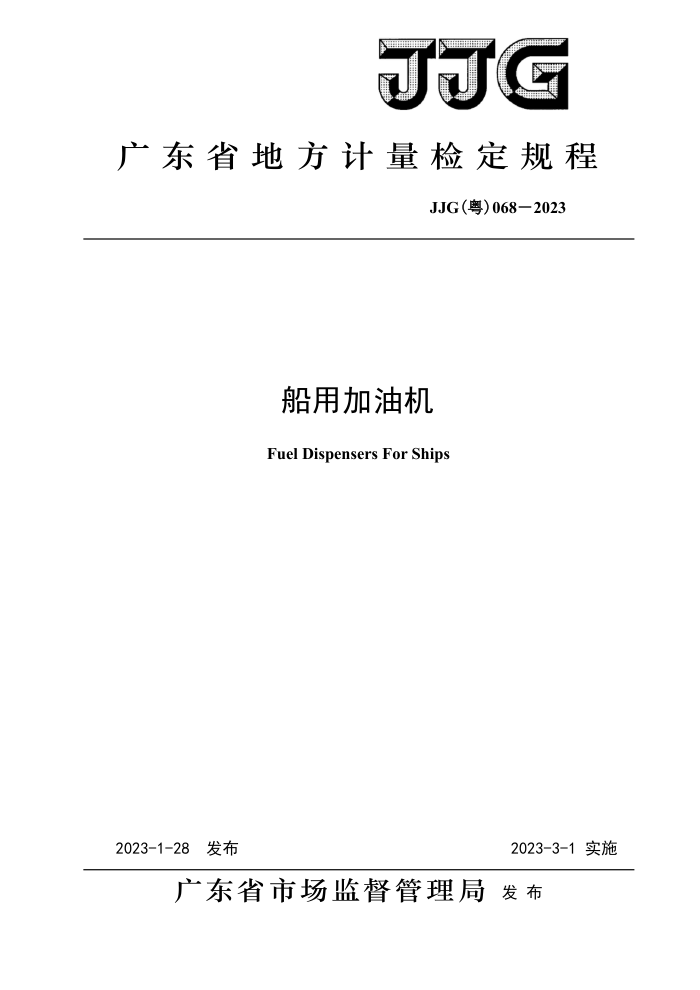

广东省地方计量检定规程
JJG（粤）068—2023
船用加油机 Fuel Dispensers For Ships
2023-1-28发布
2023-3-1实施
广东省市场监督管理局发布 JJG（粤)068-2023
船用加油机检定规程
JJG（粤）068-2023
Verification Regulation of Fuel Dispensers For Ships
归口单　位：广东省市场监督管理局主要起草单位：广州能源检测研究院参加起草单位：托肯恒山科技（广州）有限公司
本规程委托主要起草单位负责解释 JJG（粤）068-2023
本规程主要起草人：
卢嘉敏（广州能源检测研究院）钱碧波（广州能源检测研究院）洪宇舟（广州能源检测研究院）刘莉（广州能源检测研究院）张材（托肯恒山科技（广州）有限公司）陈国宇（广州能源检测研究院）梁 峰（广州能源检测研究院）曾穗松（广州能源检测研究院）马健 （广州能源检测研究院）
参加起草人：
李辛（托肯恒山科技（广州）有限公司）
周俊峰（托肯恒山科技（广州）有限公司） JJG（粤)068-2023
目录
引 言 1 范围， 2 引用文件 3 术语和定义 4 概述， 4.1 构造 4.2 工作原理， 4.3 用途 5计量性能要求 5.1 最大允许误差及重复性 5.2 付费金额误差. 6 通用技术要求 6.1 外观结构要求. 6.2 自锁功能 7计量器具控制. 7.1 检定条件. 7.2 检定设备... 7.3 检定项目. 7.4 检定方法. 7.5 检定结果的处理.. 7.6检定周期. 附录A 检定记录格式附录 B 检定证书/检定结果通知书内页格式
(I) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (5) (5) (8) (8) (9) (11) JJG(粤)068-2023
引言
本规程依据国家计量技术规范JJF1002-2010《国家计量检定规程编写规则》、JJF 1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础性规范进行制订。
本规程的计量性能要求参考了GB/T9081《机动车燃油加油机》、JJG443-2015《燃油加油机检定规程》、JJG667-2010《液体容积式流量计检定规程》等文件。
本规程的A、B为资料性附录。 本规程为首次制定。
II JJG(粤)068-2023
船用加油机检定规程
1范围
本规程适用于船用加油机的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： GB/T9081机动车燃油加油机以上不注明日期的引用文件，其最新版本（包括所有的修改单）适用本规程。
3术语和定义
GB/T9081界定的及下列术语和定义适用于本规程。
3.1船用加油机Fueldispensersforships
用来给船添加液体燃料的一种液体体积测量系统。当用户有IC卡支付、税控功能等
其他要求时，可以具备这些功能。用于国内油品贸易结算的船用加油机应具有自锁功能 3.2自锁功能Self-lockingfunction
船用加油机加油量异常或功能异常时，船用加油机自动锁定不能加油的功能，
3.3流量测量变换器Flowmeasurementtransducer
将被测量液体燃料连续流动量转换为机械转动量并传递给编码器的部件。
3.4编码器Codingdevice
将流量测量变换器的机械转动量转换为数字信号并传递给计控主板的部件。 3.5计控主板Measurementcontrollingboard
接收编码器发送的数字信号，生成加油数据，经监控微处理器传送给指示装置显示具有数据通讯、处理、存储、控制等其他相关功能的部件。
注：主要由计量微处理器、监控微处理器、存储器等组成。 3.6最小体积变量Minimum specified volumequantity
指示装置所显示的体积量的最小分辨值。 3.7最小付费变量Minimumspecifiedpricedeviation
与最小体积变量相对应的应付金额，
1 JJG（粤)068-2023
4概述 4.1构造
船用加油机一般是由油泵、流量测量变换器、控制阀、编码器、计控主板、指示装置、 油枪等主要部件组成的液体体积测量系统。 4.2工作原理
自带泵型船用加油机由电机驱动油泵，油泵将储油舱中的燃油经油管及过滤器泵入流量测量变换器、油枪输至受油容器。在燃油流经流量测量变换器时，带动信号传感器产生计数脉冲信号，计控装置对信号进行捡取、计数并显示，完成燃油计量功能，原理如图1 所示。
指示装置
计控主板 V A 编码器流量测量变送器
油枪电机
木
油泵木
储油舱
潜油泵
图1船用加油机工作原理图
4.3用途
船用加油机是用来给船添加液体燃料的一种液体体积测量系统，当用户有IC卡支付、 税控功能等其他要求时，可以具备这些功能，当用于国内油品贸易结算的船用加油机应具有自锁功能。
5计量性能要求
5.1最大允许误差及重复性
根据船用加油机工作流程，按照船用加油机现场可以达到的最大流量Omax分为两个流量区：
低流量区检定流量为（0.20max<01<0.40max），检定流量点01实测范围为30L/min~ 100L/min，应保证加注平均流量值不低于30L/min。
高流量区检定流量为（0.4Qmax≤Q2、Q3≤Qmax），检定流量点Q2、Q3应保证加注平
2
