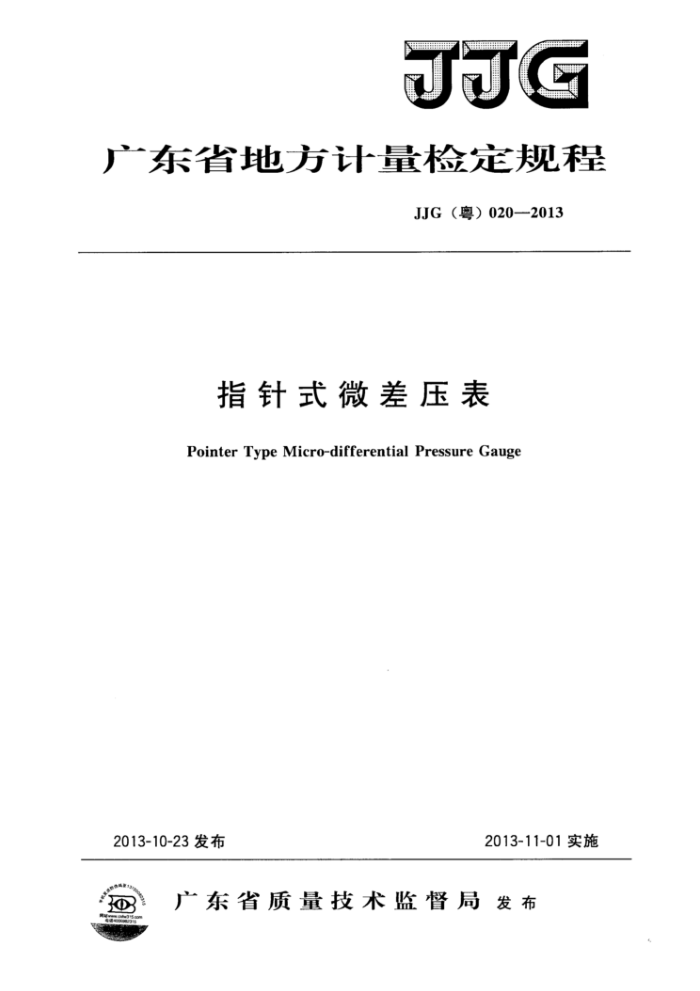

广东省地方计量检定规程
JJG（）020--2013
指针式微差压表
Pointer Type Micro-differential Pressure Gauge
2013-11-01实施
2013-10-23发布
广东省质量技术监督局发布 JJG（粤）020—2013
指针式微差压表检定规程 Verification Regulation of Pointer Type Micro-differential Pressure Gauge
JJG（粤）020--2013
归口单位：广东省质量技术监督局主要起草单位：深圳市计量质量检测研究院参加起草单位：深圳市中图仪器科技有限公司
本规程由广东省质量技术监督局负责解释 JJG（粤）020-2013
本规程主要起草人：
陈成新（深圳市计量质量检测研究院）蔡庆（深圳市计量质量检测研究院）郭军（深圳市计量质量检测研究院）
.
参加起草人：
马俊杰（深圳市中图仪磐科技有限公司）陈瑞良（深圳市计量质量检测研究院）陈源（深圳市中图仪器科技有限公司）
-
a, JJG（粤）020—2013
目
录
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (5) (5) (6) (7) (8)
引言 1
范围· 2 引用文件· 3术语和计量单位 3.1术语…. 3.2计量单位….·
概述· 5 计量性能要求 5.1 准确度等级和最大允许误差· 5. 2 零位· 5. 3 静压零位· 5. 4 示值误差 5. 5 回程误差. 5. 6 指针偏转平稳性··
4
通用技术要求…. 6.1 外观· 6.2 标记· 7 计量器具控制· 7. 1 检定条件. 7. 2 检定项目 7.3 检定方法… 7. 4 检定结果处理· 7.5 检定周期· 附录A检定记录格式附录B检定证书检定结果页格式附录C 检定结果通知书检定结果页格式
6
. JJG（粤）020—2013
引言
JJF1002--2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1008一2008《压力计量名词术语及定义》共同构成本规程制定的基础性系列规范。
本规程的制定主要参考了JJG573--2003《膜盒压力表》、JJG52一1999《弹簧管式 -般压力表、压力真空表和真空表》和JJG875--2005《数字压力计》，采用了上述规程的基本原则，对具体技术指标和检定方法进行了重新编写和补充。
本规程为首次制定。
Ⅱ JJG（粤）020—2013
指针式微差压表检定规程
1范圈
本规程适用于测量范围为（30~30)kPa的指针式微差压表（以下简称微差压表）的首次检定、后续检定和使用中检查。
2引用文件
JJF1001通用计量术语及定义 JJF1008压力计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程，凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语
下列术语和JF1001、JJF1008中界定的其他术语适用于本规程。 3.1.1指针式微差压表pointertypemicro-differentialpressuregauge
通过指针在分度盘上指示测量到的微小差压值的压力仪表。 3.1.2静压零位zerooffsetof staticpressure
微差压表零位稳定后，在高压、低压两端口同时施加某一静态压力后，零位的变化量。 3.2计量单位
基本计量单位为帕［斯卡］（Pa）。 4概述
指针式微差压表主要用于气体介质差压的测量。其工作原理是当被测气体压力作用于由膜片隔离的两个腔室时，膜片发生形变并带动片簧和磁钢移动，再经磁力作用使连接指针的螺旋轴转动，由指针在分度盘上指示被测的差压值。
指针式微差压表外形通常为圆形，具有透明表盖、高低压输入端口等。
5计量性能要求
5.1准确度等级和最大允许误差
准确度等级和最大允许误差应符合表1的规定。 JJG（粤）020—2013
表1准确度等级和最大允许误差
最大允许误差（按量程的百分数计算）／%
准确度等级
测量上限的（0～90）%部分
测量上限的90%以上部分
2.5 4.0
±4. 0 ±4.0
±2.5 ±4. 0
5..2零位
具有调零装置的微差压表，其调零装置应灵活可靠，能够调准零位；没有调零装置
的微差压表，其零位的示值误差应不大于表1所规定的最大允许误差。 5.3静压零位
静压零位应不大于表1所规定的最大允许误差绝对值的1/2。 5.4示值误差
在测量范圖内，示值误差应不超过表1所规定的最大允许误差的范围。 5.5回程误差
在测量范围内，回程误差应不大于表1所规定的最大允许误差的绝对值。 5.6指针偏转平稳性
在测量范圃内，指针偏转应平稳，无跳动或卡针现象。 6通用技术要求 6.1外观 6.1.1外形
a）微差压表应装配牢固、无松动现象； b）微差压表的可见部分应无明显的瑕疵、划伤，连接件应无明显的毛刺和损伤。
6.1.2 读数部分
a）表盖应无色透明，不得有妨碍读数的缺陷和损伤； b）分度盘应平整光洁，数字及各标志应清晰可辨； c）指针指示端应能覆盖最短分度线长度的1/3～2/3。
6.2标记
微差压表上应有如下标记：产品名称、型号、规格、计量单位和数字、出厂编号、 生产年月、测量范围、准确度等级、高压和低压端口标志、制造厂商或商标、制造计量器具许可证标志及编号等。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1标准器的要求：
在微差压表量程范围内，标准器最大允许误差绝对值应不大于微差压表最大允许误差绝对值的1/3。 2 JJG（粤）020-—2013
7.1.2可供选择的标准器：
a）数字压力计； b）补偿式微压计； c）精密压力表和真空表； d）活塞式压力计； e）其他误差符合要求的压力标准器。
7.1.3可供选择的仪器和辅助设备：
a）压力发生器； b）水平支架。
7.1.4环境条件：
a）环境温度：（20士5)℃， b）相对湿度：不大于85%； c）环境压力：大气压； d）微差压表在检定时周围不应有影响检定工作的机械振动、强电磁场和气体流动
等外界干扰。 7.1.5检定工作时，微差压表按其使用说明书的要求进行放置。
注：微差压表的示值易受放置状态的影响，一般为垂直放置。 7.2检定项目
首次检定、后续检定和使用中检查的检定项目见表2。
表2检定项目一览表首次检定
检定项目外观和标记零位静压零位示值误差回程误差指针偏转平稳性注：1表中“十”是应检项目，“”是可不检项目。
后续检定
使用中检查
+ + + + + +
+ +
+
+ + +
+ + 十
2“*”未标记额定静压的微差压表不检此项。
7.3检定方法 7.3.1外观和标记的检定
用目力观察，应符合6.1、6.2的要求。 7.3.2零位的检定
用目力观察和手动操作，应符合5.2的要求。 广东省地方计量检定规程
