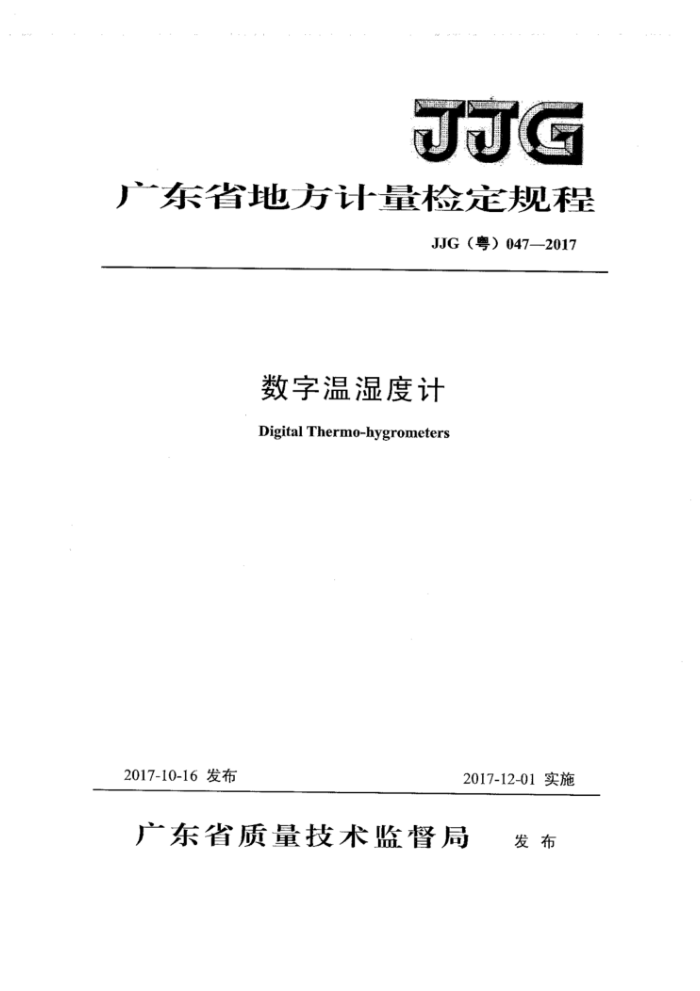

JJG
广东省地方计量检定规程
JJG（粤）047—2017
数字温湿度计 Digital Thermo-hygrometers
2017-10-16发布
2017-12-01实施
广东省质量技术监督局 发布 JJG（粤）047—2017
数字温湿度计检定规程 Verification Regulation of Digital Thermo-hygrometers
JJG(粤)047—2017
归口单位：广东省质量技术监督局起草单位：广东省惠州市质量计量监督检测所
本规程委托广东省惠州市质量计量监督检测所负责解释 JJG（粤）0472017
本规程主要起草人：
古义明（广东省惠州市质量计量监督检测所）
江鲜明（广东省惠州市质量计量监督检测所）
杨文波（广东省惠州市质量计量监督检测所）
黄海雁（广东省惠州市质量计量监督检测所）纪树利（广东省惠州市质量计量监督检测所）
参加起草人：
陈文达（广东省惠州市质量计量监督检测所）
蔡小斌（广东省惠州市质量计量监督检测所）
许俊兴（广东省惠州市质量计量监督检测所）
段雅洁（广东省惠州市质量计量监督检测所）
叶毓杰（广东省惠州市质量计量监督检测所）
马国钰（广东省惠州市质量计量监督检测所） JJG（粤）047—2017
目
录
引言 1范围 2引用文件 3术语和定义 4概述 5计量性能要求 5.1温度示值误差 5.2相对湿度示值误差 5.3湿滞 5.4重复性 6通用技术要求 7计量器具控制 7.1检定条件 7.2检定项目 7.3检定方法 7.4检定结果的处理 7.5检定周期附录A检定记录格式附录B检定证书/检定结果通知书内页参考格式
(I) .. (1) . (1) . (1) . (2) .... (2) ...(2)
(2) . (3) . (3) .. (3) . (3) .. (3) .. (5) .. (5) .. (7) (7) ..(8) (10)
1 JJG（粤）047—2017
引言
JF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》、JF1094-2002《测量仪器特性评定》，共同构成支撑本规程制订工作的基础性系列规范。
本规程依据制定依据JG2046-1990《湿度计量器具检定系统》、并参考了 JJG205-2005《机械式温湿度计检定规程》、JF1076-2001《湿度传感器校准规范》等进行制订。
本规程为首次发布。
ⅡI JG（粤）047—2017
数字温湿度计检定规程
1范围
本规程适用于测量范围在温度5℃50℃，相对湿度30%RH95%RH，用于环境温度和湿度监控的数字温湿度计的首次检定、后续检定和使用中检查。
2引用文件
JJG205-2005机械式温湿度计检定规程 JG2046-1990湿度计量器具检定系统 JF1001-2011通用计量术语及定义 JF1012-2007湿度与水分计量名词术语及定义 JF1059.1-2012测量不确定评定与表示 JF1076-2001湿度传感器校准规范凡是注明日期的引用文件，仅注日期的版本适用于本规则：凡是不注明日期的引用
文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和定义 3.1分辨力resolution
引起相应示值产生可觉察到变化的被测量的最小变化。 3.2示值误差errorofindication
测量仪器示值与对应输入量的参考量值之差。 3.3准确度等级accuracyclass
在规定工作条件下，符合规定的计量要求，使测量误差或仪器不确定度保持在规定极限内的测量仪器或测量系统的等别或级别。 3.4相对湿度relativehumidity
湿气中水蒸气的摩尔分数与相同温度和压力下饱和水蒸气的摩尔分数之百分比，或者湿气中水蒸气的分压值与相同温度下饱和水蒸气压的比值。 3.5湿敏元件humidityelement
当湿度变化时，器件的物理参数、化学参数或其他参数呈现相应的变化，这样的器
1 JJG（粤）047—2017
件称为湿敏元件。 3.6湿滞humidityhysteresis
湿敏元件、湿度传感器（变送器）以及湿度计在升湿过程中的响应曲线和降湿过程的响应曲线在同一湿度下的最大不重合度（见图1）。
响应值/%RH
U
湿度标准值/%RH
图1数字温湿度计的湿滞
4概述
数字温湿度计是利用感温、湿敏元件随温度、湿度变化从而产生不同电参数这一特性制作而成的温湿度测量仪器。数字温湿度计广泛应用于实验室、机房、仓库、厂房等室内环境温湿度测量。
数字温湿度计工作原理见图2。
感温元件
数字显示
信号处理
测量电路
湿敏元件
图2数字温湿度计工作原理
5计量性能要求 5.1温度示值误差
数字温湿度计的温度示值允许误差：±1.0℃（分辨力为0.1℃时），或+2℃（分辨力为1℃时）。 5.2相对湿度示值误差
数字温湿度计的相对湿度允许误差如表1规定。
2
