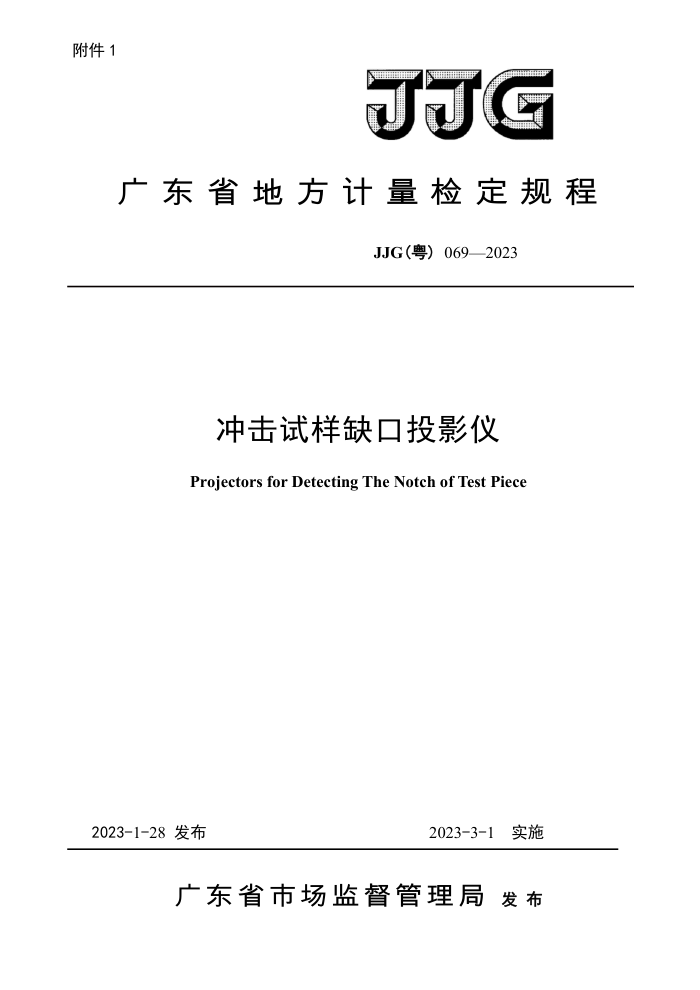

附件 1
JJG
广东省地方计量检定规程
JJG(粤)069—2023
冲击试样缺口投影仪
Projectors for Detecting The Notch of Test Piece
2023-3-1实施
2023-1-28发布
广东省市场监督管理局发布 JJG（粤）069-2023
冲击试样缺口投影仪
检定规程
JJG(粤）069—2023
Verification Regulation of Projectors for
DetectingTheNotchof Test Piece
归口单位：广东省市场监督管理局
起草单位：广东省珠海市质量计量监督检测所
广东省计量科学研究院
本规程委托主要起草单位负责解释 JJG（粤）069-2023
本规程主要起草人：
余俊斌（广东省珠海市质量计量监督检测所）
王琨（广东省珠海市质量计量监督检测所）
何世锐（广东省计量科学研究院）
纪红刚（广东省珠海市质量计量监督检测所）
李淑映（广东省珠海市质量计量监督检测所）
郑爽（广东省珠海市质量计量监督检测所）
叶驭龙（广东省珠海市质量计量监督检测所） JG（粤）069-2023
目 录
引言 1 范围 2 引用文件 3 术语 4 概述 5 计量性能要求 5. 1 投影仪测量样板尺寸误差 5. 2 物镜光轴和投射照明光轴与工作台面的垂直度 5.3 影像仪示值误差 6 通用技术要求 6. 1 外观 6.2 各部分相互作用 7计量器具控制 7. 1 检定条件 7. 2 检定项目和主要检定设备 7.3 检定方法 7. 4 检定结果的处理 7. 5 检定周期附录A 专用标准板规格及检定方法附录B冲击试样缺口投影仪测量样板尺寸误差测量结果不确定度评定，附录C冲击试样缺口影像仪示值误差测量结果不确定度评定附录D检定证书/检定结果通知书内页信息及格式
Y.
?.
Y.
5
n
6
10
13
15 JJG（粤）069-2023
引言
JJF1002-2010《国家计量检定规程编写规则》、JF1001-2011《通用计量术语及定义》、 JF1059.1-2012《测量不确定度评定与表示》共同构成支撑本规程制定工作的基础性系列规范。
本规程为首次发布。
I JJG（粤）069-2023
冲击试样缺口投影仪检定规程
1范围
本规程适用于冲击试样缺口投影仪（以下简称投影仪）和冲击试样缺口影像仪（以下简称影像仪）的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： GB/T229一2020金属材料夏比摆锤冲击试验方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3术语
本规程的术语引自GB/T229一2020。 3.1冲击试样testpiece
用于金属材料夏比摆锤冲击试验的试样，试样是长度为55mm，横截面为10mm×10 mm方形截面。在试样长度的中间位置有V型或U型缺口，见3.2和3.3。 3.2V型缺口V-notch
V型缺口夹角应为45°，根部半径为0.25mm，韧带宽度为8mm（缺口深度为2mm） [见图la)]。 3.3U型缺口U-notch
U型缺口根部半径为1mm，韧带宽度为8mm（缺口深度为2mm）【见图1b）］。
L
a）V型缺口
b）U型缺口
图1冲击试样
L一试样长度：W一试样宽度：B一试样厚度：1一缺口角度：2一韧带宽度：3一缺口根部半径：
4一缺口对称面-端部距离；5一试样相邻纵向面间夹角
- JJG（粤）069-2023
4概述
冲击试样缺口投影仪和冲击试样缺口影像仪是用于检查金属材料夏比摆锤冲击试验中所使用的冲击试样缺口加工质量的专用测量仪器，试样缺口有V型和U型两种。根据仪器观察物体的成像方式，可分为冲击试样缺口投影仪和冲击试样缺口影像仪两种形式，
投影仪主要由投影屏、50倍物镜、可移动工作台和光源组成，其结构见图2，投影屏上刻有测量样板，其示意图见图3。投影仪利用光学放大原理，将被测冲击试样经过光学系统放大后成像在投影屏上，冲击试样缺口的成像与投影屏上的测量样板进行对比，以确定被检测的冲击试样缺口是否合格。
影像仪主要由主机、数码摄像头、对焦调节旋钮、工作台、平行光源和测量软件等组成，影像仪采集被测冲击试样缺口图像，通过测量软件进行缺口图像边缘的自动捕捉，测量冲击试样缺口图像边缘的坐标点，拟合计算得出试样缺口各部分尺寸，判断试样缺口是否合格。影像仪结构示意图见图4。
RO.275 RO. 25
R1. 07 RO.225 R RO. 93
A5
口
图2投影仪结构示意图 1—投影屏；2—50倍物镜； 3一可移动工作台；4一光源
图3测量样板示意图 1V型缺口根部；2—U型缺口根部；
3一缺口角度；4一缺口深度
2
