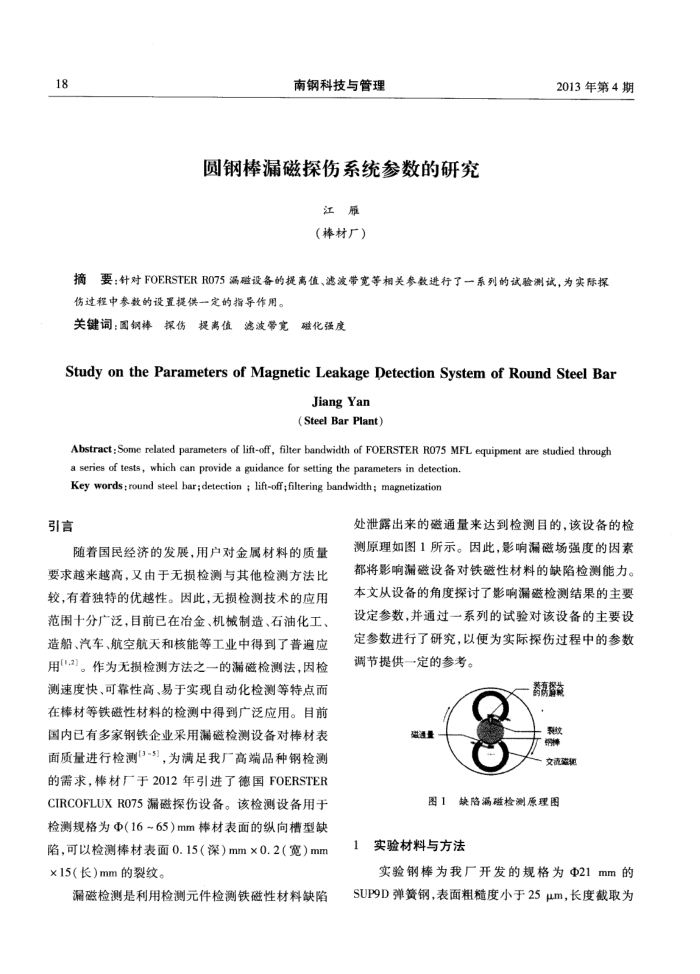

圆钢棒漏磁探伤系统参数的研究
江雁（棒材厂）
2013年第4期
摘要：针对FOERSTERR075漏磁设备的提离值、滤波带宽等相关参数进行了一系列的试验测试，为实际探
伤过程中参数的设置提供一定的指导作用。关键词：圆钢棒探伤提离值滤波带宽
磁化强度
Study on the Parameters of Magnetic LeakageDetection Systemof Round Steel Bar
JiangYan(SteelBarPlant）
Abstract : Some related parameters of lift-off, filter bandwidth of FOERSTER RO75 MFL equipment are studied through
a series of tests, which can provide a guidance for setting the parameters in detection. Key words: round steel bar;detection ; lift-off;filtering bandwidth; magnetization
引言
随着国民经济的发展，用户对金属材料的质量要求越来越高，又由于无损检测与其他检测方法比较，有着独特的优越性。因此，无损检测技术的应用范围十分广泛，目前已在冶金、机械制造、石油化工、造船、汽车、航空航天和核能等工业中得到了普遍应用(1,2)。作为无损检测方法之--的漏磁检测法，因检测速度快、可靠性高、易于实现自动化检测等特点而在棒材等铁磁性材料的检测中得到广泛应用。目前国内已有多家钢铁企业采用漏磁检测设备对棒材表面质量进行检测3-5)，为满足我厂高端品种钢检测的需求，棒材厂于2012年引进了德国FOERSTER CIRCOFLUXRO75漏磁探伤设备。该检测设备用于检测规格为Φ(16~65)mm棒材表面的纵向槽型缺陷，可以检测棒材表面0.15（深）mm×0.2（宽）mm x15（长）mm的裂纹。
漏磁检测是利用检测元件检测铁磁性材料缺陷
处泄露出来的磁通量来达到检测目的，该设备的检测原理如图1所示。因此，影响漏磁场强度的因素都将影响漏磁设备对铁磁性材料的缺陷检测能力。本文从设备的角度探讨了影响漏磁检测结果的主要设定参数，并通过一系列的试验对该设备的主要设定参数进行了研究，以便为实际探伤过程中的参数调节提供一定的参考。
药馨花
联通量
文厂裤
交流磁辑
图1
缺陷漏磁检测原理图
实验材料与方法
实验钢棒为我厂开发的规格为Φ21mm的 SUP9D弹簧钢，表面粗糙度小于25μm，长度截取为
