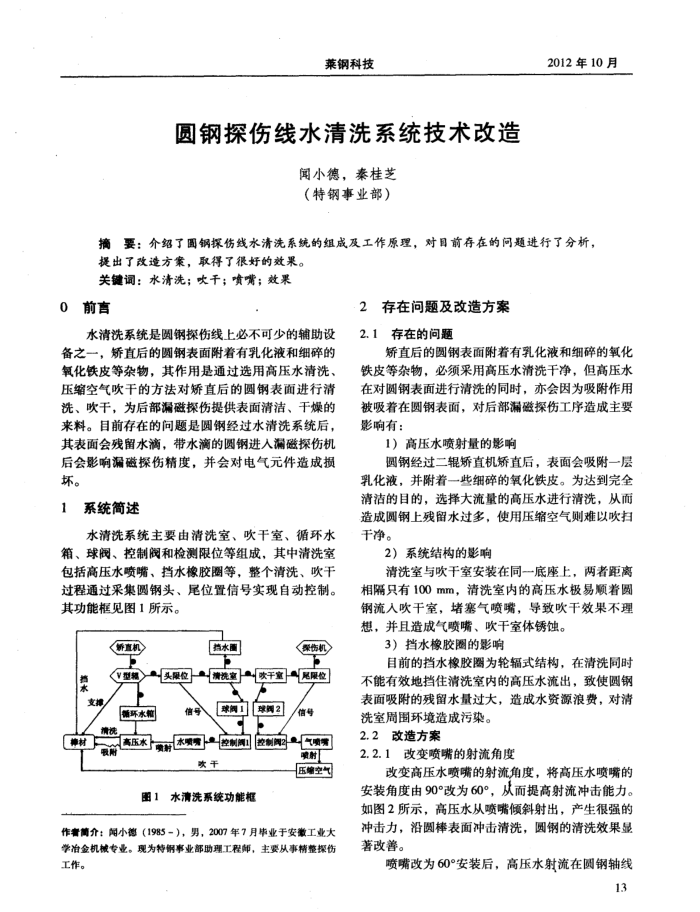

圆钢探伤线水清洗系统技术改造
闻小德，秦桂芝(特钢事业部）
2012年10月
摘要：介绍了圆钢探伤线水清洗系统的组成及工作原理，对目前存在的问题进行了分析，
提出了改造方案，取得了很好的效果。关键词：水清洗；吹干；喷嘴；效果
0前言
水清洗系统是圆钢探伤线上必不可少的辅助设备之一，矫直后的钢表面附着有乳化液和细碎的氧化铁皮等杂物，其作用是通过选用高压水清洗、压缩空气吹干的方法对矫直后的圆钢表面进行清洗、吹于，为后部漏磁探伤提供表面清洁、干燥的来料。目前存在的问题是圆钢经过水清洗系统后，其表面会残留水滴，带水滴的圆钢进人漏磁探伤机后会影响漏磁探伤精度，并会对电气元件造成损坏。
系统简述 1
水清洗系统主要由清洗室、吹干室、循环水箱、球阀、控制阀和检测限位等组成，其中清洗室包括高压水喷嘴、挡水橡胶圈等，整个清洗、吹干过程通过采集圆钢头、尾位置信号实现自动控制。其功能框见图1所示。
《直机》
推水
神材
热水圈
深伤机》
P
头限位清洗室吹干室冠限位
循环粒高压水
信号
球阀！
球网2
信号
水明响控制网
经制阅2气喷带
欢干
图1水清洗系统功能框
时压编空气
作奢简介：闻小德（1985-），男，2007年7月毕业于安徽工业大学冶金机械专业。现为特钢事业部助理工程师，主要从事精整探伤工作。
2存在问题及改造方案 2.1存在的问题
矫直后的圆钢表面附着有乳化液和细碎的氧化铁皮等杂物，必须采用高压水清洗干净，但高压水在对圆钢表面进行清洗的同时，亦会因为吸附作用被吸着在圆钢表面，对后部漏磁探伤工序造成主要影响有：
1）高压水喷射量的影响
圆钢经过二辊矫直机矫直后，表面会吸附一层乳化液，并附着一些细碎的氧化铁皮。为达到完全清洁的目的，选择大流量的高压水进行清洗，从而造成圆钢上残留水过多，使用压缩空气则难以吹扫干净。
2）系统结构的影响
清洗室与吹于室安装在同一底座上，两者距离相隔只有100mm，清洗室内的高压水极易顺着圆钢流入吹干室，堵塞气喷嘴，导致吹干效果不理想，并且造成气喷嘴、吹干室体锈蚀。
3）挡水橡胶圈的影响
目前的挡水橡胶圈为轮辐式结构，在清洗同时不能有效地挡住清洗室内的高压水流出，致使圆钢表面吸附的残留水量过大，造成水资源浪费，对清
洗室周围环境造成污染。 2.2改造方案
2.2.1改变喷嘴的射流角度
改变高压水喷嘴的射流角度，将高压水喷嘴的安装角度由90°改为60°，从面提高射流冲击能力。如图2所示，高压水从喷嘴倾斜射出，产生很强的冲击力，沿圆棒表面冲击清洗，圆钢的清洗效果显著改善。
喷嘴改为60°安装后，高压水射流在圆钢轴线
