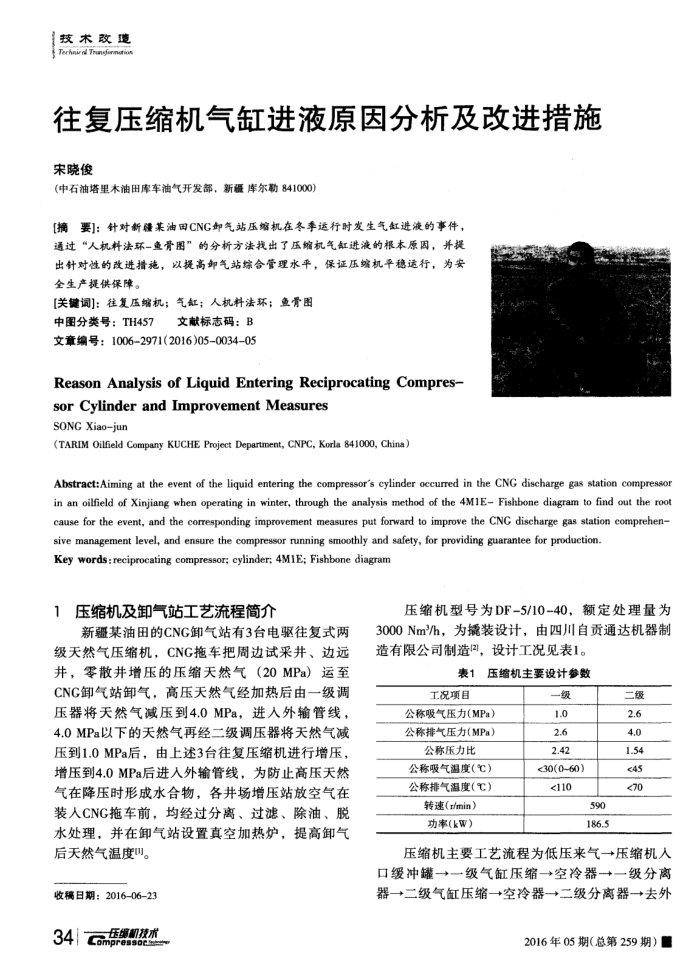

往复压缩机气缸进液原因分析及改进措施宋晓俊
(中石油塔里木油田库车油气开发部，新疆库尔勒841000)
[摘要]：针对新疆某油田CNC卸气站压缩机在冬季运行时发生气缸进液的事件，通过“人机料法环-鱼骨图”的分析方法找出了压缩机气缸进液的根本原因，并提出针对性的改进措施，以提高卸气站综合管理水平，保证压缩机平稳运行，为安全生产提供保障。
[关键词]：往复压缩机；气缸；人机料法环；鱼骨图
中图分类号：TH457
文献标志码：B
文章编号：1006-2971(2016)05-0034-05
ReasonAnalysisofLiquidEnteringReciprocatingCompres-
sorCylinderandImprovementMeasures SONC Xiaojun
(TARIM Oilfield Company KUCHE Project Department, CNPC, Korla 841000, China）
Abstract:Aiming at the event of the liquid entering the compressor's cylinder occurred in the CNG discharge gas station compressor in an oilfield of Xinjiang when operating in winter, through the analysis method of the 4M1E Fishbone diagram to find out the root cause for the event, and the corresponding improvement measures put forward to improve the CNG discharge gas station comprehen-
sive management level, and ensure the compressor running smoothly and safety, for providing guarantee for production. Key words: reciprocating compressor; cylinder; 4M1E; Fishbone diagram
压缩机及卸气站工艺流程简筒介
新疆某油田的CNG卸气站有3台电驱往复式两级天然气压缩机，CNG拖车把周边试采井、边远井，零散井增压的压缩天然气（20MPa）运至 CNC卸气站卸气，高压天然气经加热后由一级调压器将天然气减压到4.0MPa，进人外输管线， 4.0MPa以下的天然气再经二级调压器将天然气减压到1.0MPa后，由上述3台往复压缩机进行增压，增压到4.0MPa后进入外输管线，为防止高压天然气在降压时形成水合物，各井场增压站放空气在装人CNG拖车前，均经过分离、过滤、除油、脱水处理，并在卸气站设置真空加热炉，提高卸气
后天然气温度!。收稿日期：2016-06-23 34Compre
压缩和技术
压缩机型号为DF-5/10-40，额定处理量为 3000Nm/h，为撬装设计，由四川自贡通达机器制造有限公司制造，设计工况见表1。
表1压缩机主要设计参数
工况项目
公称吸气压力（MPa）公称排气压力（MPa）
公称压力比公称吸气温度(℃）公称排气温度（℃）转速（r/min）功率(kw)
一级 1.0 2.6 2.42 <30(0~60) <110
590
186.5
二级 2.6 4.0 1.54 ≤45 <70
压缩机主要工艺流程为低压来气→压缩机人口缓冲罐→一级气缸压缩→空冷器→一级分离器→二级气缸压缩→空冷器一→二级分离器→去外
