故障分析 Falt Analysis

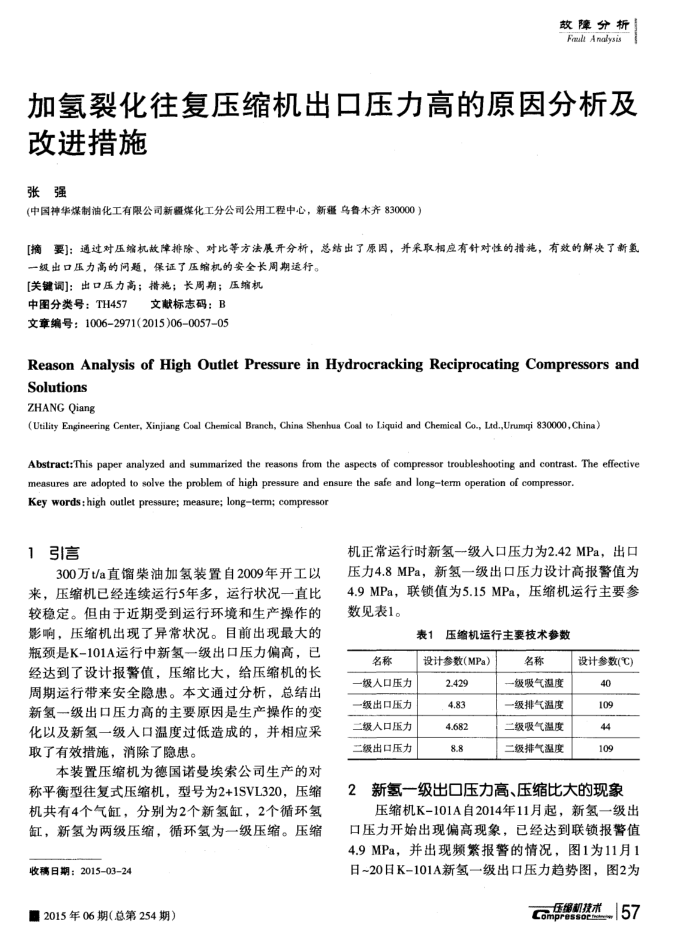

加氢裂化往复压缩机出口压力高的原因分析及
改进措施张强
(中国神华煤制油化工有限公司新疆煤化工分公司公用工程中心，新乌鲁木齐830000）
[摘要]：通过对压缩机故障排除、对比等方法展开分析，总结出了原固，并采取相应有针对性的措施，有效的解决了新氢
一级出口压力高的问题，保证了压缩机的安全长周期运行。[关键调]：出口压力高；措施；长周期；压缩机
中图分类号：TH457
文献标志码：B
文章编号：10062971(2015)06-0057-05
Reason Analysis of High Outlet Pressurein Hydrocracking Reciprocating Compressors and
Solutions ZHANG Qiang
(Utility Engineering Center, Xinjiang Coal Chemical Branch, China Shenhua Coal to Liquid and Chemieal Co., Ltd.,Unumqi 830000, China)
Abstract:This paper analyzed and summarized the reasons from the aspects of compressor troubleshooting and contrast. The effective
measures are adopted to solve the problem of high pressure and ensure the safe and longterm operation of compressor. Key words: high outlet pressure; measure; longterm; compressor
引信言 1
300万t/a直馏柴油加氢装置自2009年开工以来，压缩机已经连续运行5年多，运行状况一直比较稳定。但由于近期受到运行环境和生产操作的影响，压缩机出现了异常状况。目前出现最大的瓶颈是K-101A运行中新氢一级出口压力偏高，已经达到了设计报警值，压缩比大，给压缩机的长周期运行带来安全隐患。本文通过分析，总结出新氢一级出口压力高的主要原因是生产操作的变化以及新氢一级人口温度过低造成的，并相应采取了有效措施，消除了隐患。
本装置压缩机为德国诺曼埃索公司生产的对称平衡型往复式压缩机，型号为2+1SVL320，压缩机共有4个气缸，分别为2个新氢缸，2个循环氢缸，新氢为两级压缩，循环氢为一级压缩。压缩
收稿日期：2015-0324
图2015年06期（总第254期）
机正常运行时新氢一级入口压力为2.42MPa，出口压力4.8MPa，新氢一级出口压力设计高报警值为 4.9MPa，联锁值为5.15MPa，压缩机运行主要参数见表1。
表1压缩机运行主要技术参数
名称一级人口压力一级出口压力二级人口压力二级出口压力
设计参数(MPa）
2.429 4.83 4.682 8.8
名称
一级吸气温度一级排气温度二级吸气温度二级排气温度
设计参数(℃)
40 109 44 109
新氢一级出口压力高、压缩比大的现象 2
压缩机K-101A自2014年11月起，新氢一级出口压力开始出现偏高现象，已经达到联锁报警值 4.9MPa，并出现频繁报警的情况，图1为11月1 日~20日K-101A新氢一级出口压力趋势图，图2为
