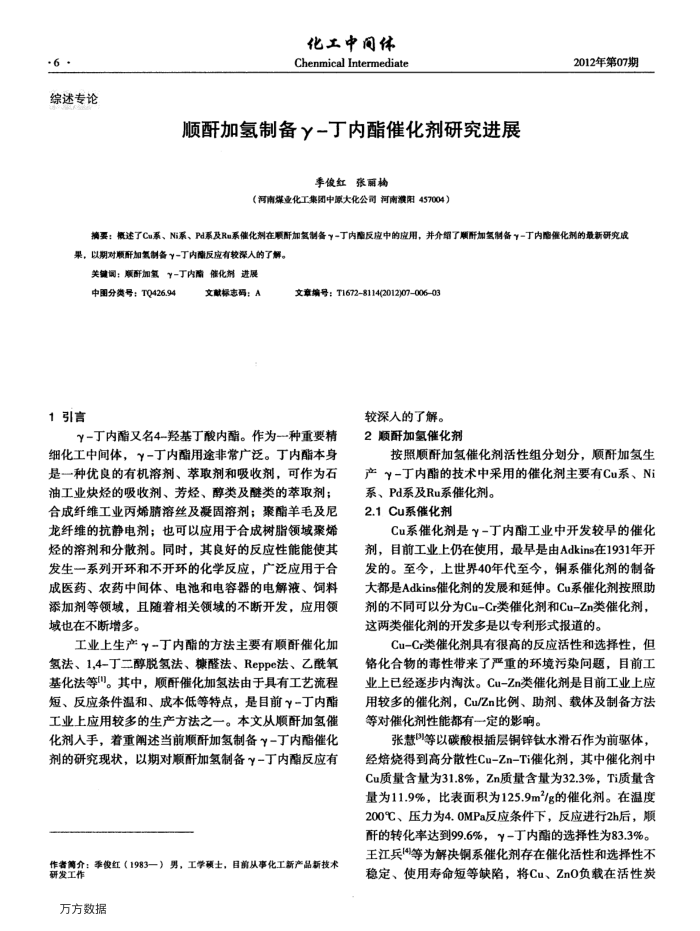

·6
综述专论
化工中间体 Chenmical Intermediate
顺酐加氢制备-丁内酯催化剂研究进展
季俊红张丽构
（河南煤业化工集团中原大化公司河南濮阳457004）
2012年第07期
摘要：摄述了Cu系、N系、Pd系及R系催化剂在顺酐加氢制备-丁内醛反应中的虚用，并介绍了期酐加氢制备-丁内陷化剂的最新研究或果，以期对顺酐加氢制备-丁内配反应有较深人的了解。
关键调：联酐加氧-丁内酯能化剂进展
中图分类号：TQ426.94
1引言
文献标志码：A
文章编号：T16728114(2012)0700603
较深入的了解。
-丁内酯又名4-羟基丁酸内酯。作为--种重要精细化工中间体，-丁内酯用途非常广泛。丁内酯本身是一种优良的有机溶剂、萃取剂和吸收剂，可作为石油工业炔烃的吸收剂、芳烃、醇类及醛类的萃取剂；合成纤维工业丙烯腈溶丝及凝固溶剂；聚酯羊毛及尼龙纤维的抗静电剂：也可以应用于合成树脂领域聚烯烃的溶剂和分散剂。同时，其良好的反应性能能使其发生一系列开环和不开环的化学反应，广泛应用于合成医药、农药中间体、电池和电容器的电解液、饲料添加剂等领域，耳随着相关领域的不断开发，应用领域也在不断增多。
工业上生产-丁内酯的方法主要有顺酐催化加氢法、1,4-丁二醇脱氢法、糖醛法、Reppe法、乙酰氧基化法等"。其中，顺酐催化加氢法由于具有工艺流程短、反应条件温和、成本低等特点，是目前-丁内酯工业上应用较多的生产方法之一。本文从顺酐加氢催化剂人手，着重阐述当前顺酐加氢制备-丁内酯催化剂的研究现状，以期对顺酐加氢制备-丁内酯反应有
作者第介：季俊红（1983一）男，工学硕士，目前从事化工新产品新技术研发工作
万方数据
2顺酐加氢催化剂
按照顺酐加氢催化剂活性组分划分，顺酐加氢生产-丁内酯的技术中采用的催化剂主要有Cu系、Ni
系、Pd系及Ru系催化剂。 2.1.Cu系催化剂
Cu系催化剂是-丁内酯工业中开发较早的催化
剂，目前工业上仍在使用，最早是由Adkins在1931年开发的。至今，上世界40年代至今，销系催化剂的制备大都是Adkins催化剂的发展和延伸。Cu系催化剂按照助剂的不同可以分为Cu-Cr类催化剂和Cu-Zn类催化剂，这两类催化剂的开发多是以专利形式报道的。
Cu-Cr类催化剂其有很高的反应活性和选择性，但铬化合物的毒性带来了严重的环境污染问题，目前工业上已经逐步内淘汰。Cu-Zn类催化剂是目前工业上应用较多的催化剂，Cu/Zn比例、助剂、载体及制备方法等对催化剂性能都有一定的影响，
张慧等以碳酸根插层铜锌钛水滑石作为前驱体，经焙烧得到高分散性Cu-Zn-Ti催化剂，其中催化剂中 Cu质量含量为31.8%，Zn质量含量为32.3%，T质量含量为11.9%，比表面积为125.9m/g的催化剂。在温度 200℃、压力为4.0MPa反应条件下，反应进行2h后，顺酐的转化率达到99.6%，-丁内酯的选择性为83.3%。王江兵4等为解决铜系催化剂存在催化活性和选择性不稳定、使用寿命短等缺陷，将Cu、ZnO负载在活性炭
