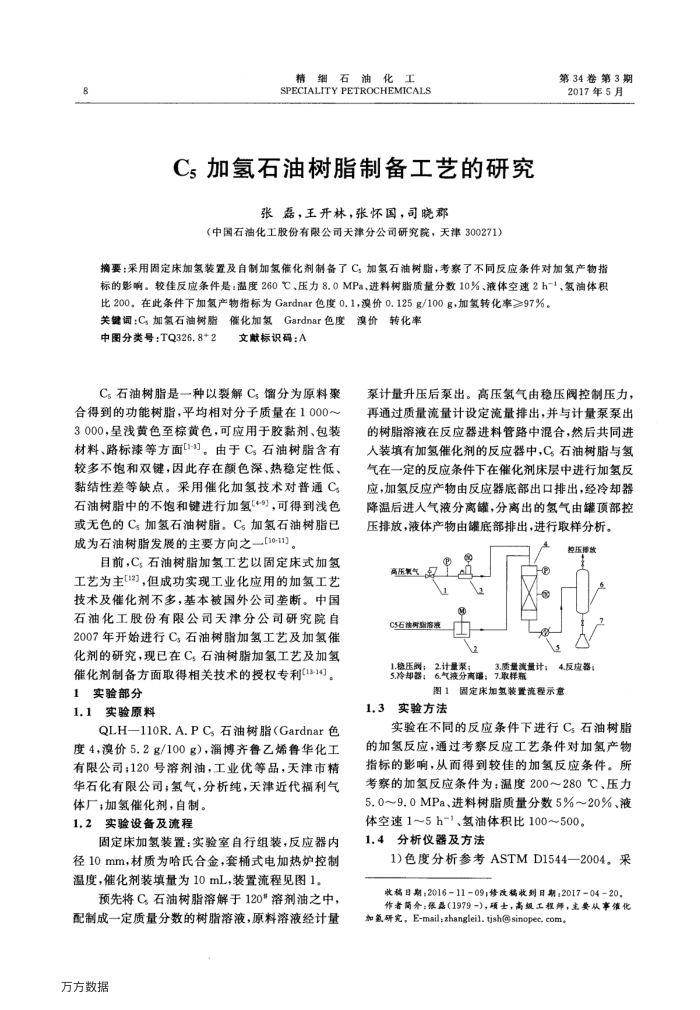

8
精细石油化
工
SPECIALITY PETROCHEMICALS
Cs加氢石油树脂制备工艺的研究
张磊，王开林，张怀国，司晓郡
（中国石油化工股份有限公司天津分公司研究院，天津300271)
第34卷第3期 2017年5月
摘要：采用固定床加氢装置及自制加氢催化剂制备了Cs加氢石油树脂，考察了不同反应条件对加氢产物指标的影响。较佳反应条件是：温度260℃、压力8.0MPa、进料树脂质量分数10%、液体空速2h-1、氢油体积
比200，在此条件下加氢产物指标为Gardnar色度0.1，溴价0.125g/100g，加氢转化率≥97%。关键词：Cs加氢石油树脂催化加氢Gardnar色度漠价转化率
中图分类号：TQ326.8+2
文献标识码：A
Cs石油树脂是一种以裂解Cs馏分为原料聚
合得到的功能树脂，平均相对分子质量在1000～ 3000，呈浅黄色至棕黄色，可应用于胶黏剂、包装材料、路标漆等方面[1-}]。由于Cs石油树脂含有较多不饱和双键，因此存在颜色深、热稳定性低、黏结性差等缺点。采用催化加氢技术对普通C 石油树脂中的不饱和键进行加氢[+9]，可得到浅色或无色的Cs加氢石油树脂。Cs加氢石油树脂已成为石油树脂发展的主要方向之一[10-11]。
目前，C石油树脂加氢工艺以固定床式加氢工艺为主[}，但成功实现工业化应用的加氢工艺技术及催化剂不多，基本被国外公司断。中国石油化工股份有限公司天津分公司研究院自 2007年开始进行C，石油树脂加氢工艺及加氢催化剂的研究，现已在C石油树脂加氢工艺及加氢催化剂制备方面取得相关技术的授权专利[13-14]
1实验部分 1.1实验原料
QLH—110R.A.PCs石油树脂（Gardnar色度4，漠价5.2g/100g），淄博齐鲁乙烯鲁华化工有限公司；120号溶剂油，工业优等品，天津市精华石化有限公司：氢气，分析纯，天津近代福利气
体厂；加氢催化剂，自制。 1.2实验设备及流程
固定床加氢装置：实验室自行组装，反应器内
径10mm，材质为哈氏合金，套桶式电加热炉控制温度，催化剂装填量为10mL，装置流程见图1。
预先将C石油树脂溶解于120*溶剂油之中，
配制成一定质量分数的树脂溶液，原料溶液经计量万方数据
泵计量升压后泵出。高压氢气由稳压阀控制压力，再通过质量道量计设定流量排出，并与计量泵泵出的树脂溶液在反应器进料管路中混合，然后共同进人装填有加氢催化剂的反应器中，C。石油树脂与氢气在一定的反应条件下在催化剂床层中进行加氢反应，加氢反应产物由反应器底部出口排出，经冷却器降温后进入气液分离罐，分离出的氢气由罐顶部控压排放，液体产物由罐底部排出，进行取样分析。
高压氧气
?@
C5石法树弱溶液
1.稳压闻；
2.计量累：
3.质量流量计：
6.气液分商罐：7.取样瓶
5.冷邦器：
4.反应器：
图1
固定床加氢装置流程示意
1.3实验方法
实验在不同的反应条件下进行Cs石油树脂的加氢反应，通过考察反应工艺条件对加氢产物指标的影响，从面得到较佳的加氢反应条件。所考察的加氢反应条件为；温度200280℃、压力 5.0~9.0MPa、进料树脂质量分数5%～20%、液
体空速1～5h-1、氢油体积比100~500。 1.4分析仪器及方法
1)色度分析参考ASTMD1544—2004。采收稿日期：2016-11-09；修改稿收到日期：2017-04-20 作者简介：张嘉（1979-)，项±，高级工程师，主要从事催化
加氢,研究， E-mail;zhangleil. tjsh@sinopec, com
