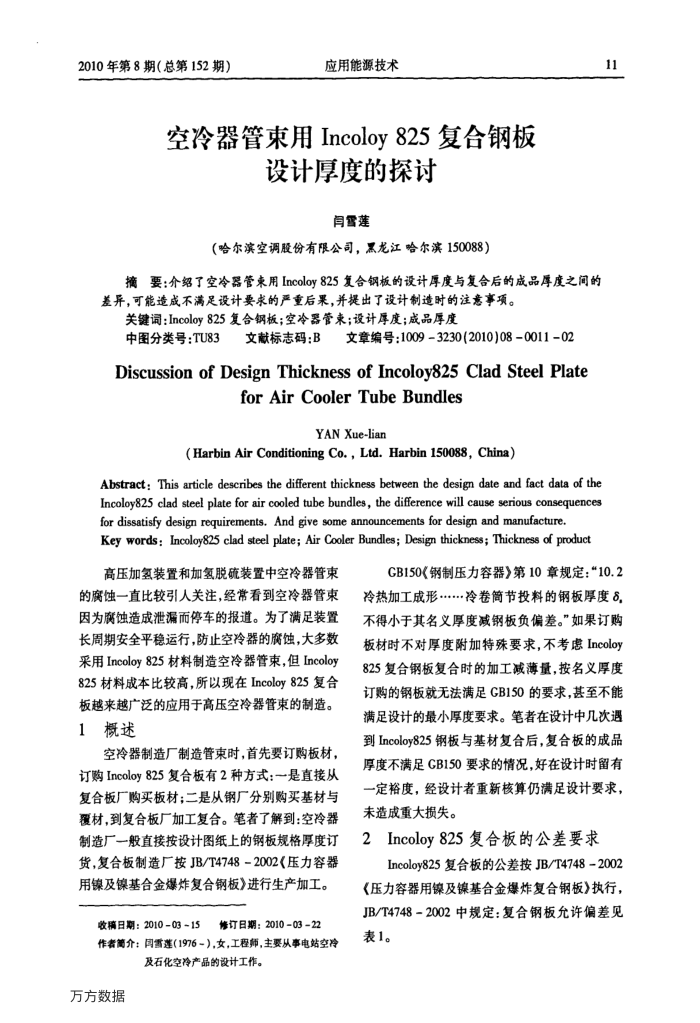

2010年第8期（总第152期）
应用能源技术
空冷器管束用Incoloy825复合钢板
设计厚度的探讨
闫雪莲
（哈尔滨空调股份有限公司，黑龙江哈尔滨150088）
摘要：介绍了空冷器管束用Incoloy825复合钢板的设计厚度与复合后的成品厚度之间的差异，可能造成不满足设计要求的严重后果，并提出了设计制造时的注意事项。
关键词：Incoloy825复合钢板；空冷器管束；设计厚度；成品厚度
中图分类号：TU83
文章编号：10093230(2010)08-0011-02
文献标志码：B
DiscussionofDesignThicknessofIncoloy825CladSteelPlate
forAirCoolerTubeBundles
YAN Xue-lian
(HarbinAir ConditioningCo.，Ltd.Harbin150088，China）
Abstract: This article describes the different thickness between the design date and fact data of the Incoloy825 clad steel plate for air cooled tube bundles, the difference will cause serious consequences for dissatisfy design requirements. And give some announcements for design and manufacture.
Key words: Incoloy825 clad steel plate; Air Cooler Bundles; Design thickness; Thickness of product
高压加氢装置和加氢脱硫装置中空冷器管束的腐蚀一直比较引人关注，经常看到空冷器管束因为腐蚀造成泄漏而停车的报道。为了满足装置长周期安全平稳运行，防止空冷器的腐蚀，大多数采用Incoloy825材料制造空冷器管束，但Incoloy 825材料成本比较高，所以现在Incoloy825复合板越来越广泛的应用于高压空冷器管束的制造。 1概述
空冷器制造厂制造管束时，首先要订购板材，订购Incoloy825复合板有2种方式：一是直接从复合板厂购买板材；二是从钢厂分别购买基材与覆材，到复合板厂加工复合。笔者了解到：空冷器制造厂一般直接按设计图纸上的钢板规格厚度订货，复合板制造厂按JB/T4748-2002《压力容器用镍及镍基合金爆炸复合钢板》进行生产加工。
收稿日期：2010-03~15修订日期：20100322 作者简介：同需（1976-），女，工程师，主要从事电站空冷
及石化空冷产品的设计工作。
万方数据
11
CB150《钢制压力容器》第10章规定：“10.2 冷热加工成形..冷卷筒节投料的钢板厚度. 不得小于其名义厚度减钢板负偏差。”如果订购板材时不对厚度附加特殊要求，不考虑Incoloy 825复合钢板复合时的加工减薄量，按名义厚度订购的钢板就无法满足GB150的要求，甚至不能满足设计的最小厚度要求。笔者在设计中几次遇到Incoloy825钢板与基材复合后，复合板的成品厚度不满足CB150要求的情况，好在设计时留有一定裕度，经设计者重新核算仍满足设计要求，未造成重大损失。
Incoloy825复合板的公差要求 2
Incoloy825复合板的公差按JB/T4748-2002《压力容器用镍及镍基合金爆炸复合钢板》执行， JB/T4748-2002中规定：复合钢板允许偏差见表1。
