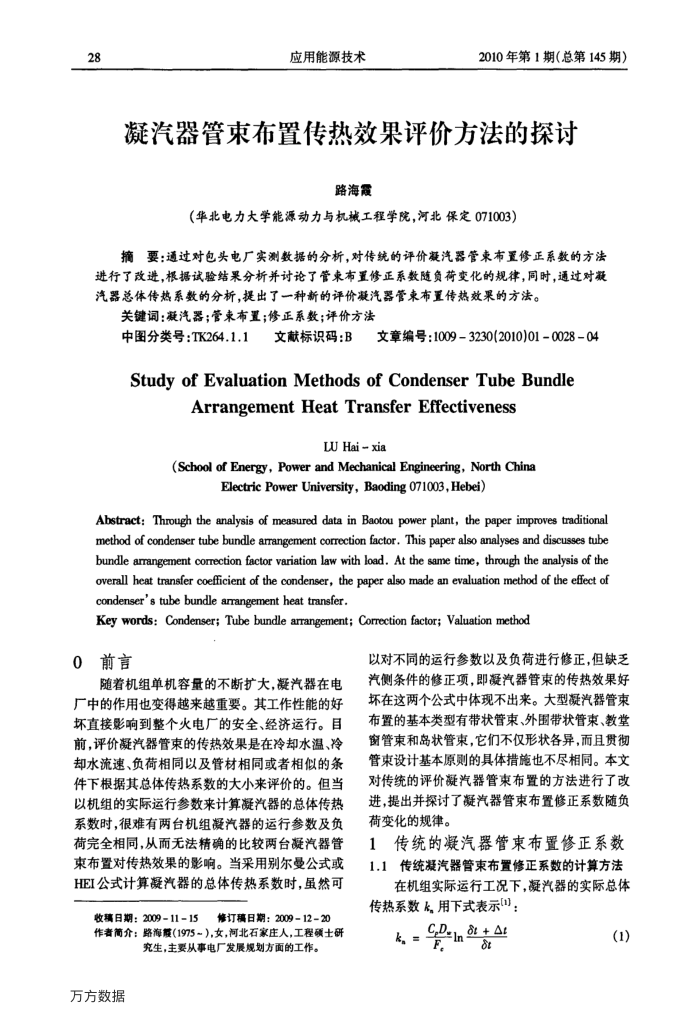

凝汽器管束布置传热效果评价方法的探讨
路海霞
（华北电力大学能源动力与机械工程学院，河北保定071003）
摘要：通过对包头电厂实测数据的分析，对传统的评价凝汽器管束市置修正系数的方法
进行了改进，根据试验结果分析并讨论了管束布置修正系数随负荷变化的规律，同时，通过对凝汽器总体传热系数的分析，提出了一种新的评价凝汽器管束布置传热效采的方法。
关键词：凝汽器；管束布置；修正系数；评价方法中图分类号：TK264.1.1
文献标识码：B
文章编号：1009-3230(2010)01-0028-04
StudyofEvaluationMethodsofCondenserTubeBundle
ArrangementHeatTransferEffectiveness
LU Hai - xia
(School ofEnergy，Power and MechanicalEngineering,NorthChina
Electric Power University, Baoding 071003,Hebei)
Abstract: Through the analysis of measured data in Baotou power plant, the paper improves traditional method of condenser tube bundle arrangement correction factor. This paper also analyses and discusses tube bundle arrangement correction factor variation law with load. At the same time, through the analysis of the overall heat transfer coefficient of the condenser, the paper also made an evaluation method of the effect of condenser's tube bundle arrangement heat transfer.
Key words: Condenser; Tube bundle arrangement; Correction factor; Valuation method
0前言
随着机组单机容量的不断扩大，凝汽器在电厂中的作用也变得越来越重要。其工作性能的好坏直接影响到整个火电厂的安全、经济运行。目前，评价凝汽器管束的传热效果是在冷却水温、冷却水流速、负荷相同以及管材相同或者相似的条件下根据其总体传热系数的大小来评价的。但当以机组的实际运行参数来计算凝汽器的总体传热系数时，很难有两台机组凝汽器的运行参数及负荷完全相同，从而无法精确的比较两台凝汽器管束布置对传热效果的影响。当采用别尔曼公式或 HEI公式计算凝汽器的总体传热系数时，虽然可
收搞日期：2009-11-15
修订稿日期：2009-12-20
作者简介：路海艇（1975~），女，河北石家庄人，工程硕士研
充生，主要从事电厂发展规划方面的工作。
万方数据
以对不同的运行参数以及负荷进行修正，但缺乏汽侧条件的修正项，即凝汽器管束的传热效果好坏在这两个公式中体现不出来。大型凝汽器管束布置的基本类型有带状管束、外围带状管束、教堂窗管束和岛状管束，它们不仅形状各异，而且贯彻管束设计基本原则的具体措施也不尽相同。本文对传统的评价凝汽器管束布置的方法进行了改进，提出并探讨了汽器管束策布置修正系数随负荷变化的规律。
1传统的凝汽器管束布置修正系数 1.1传统凝汽器管束布置修正系数的计算方法
在机组实际运行工况下，凝汽器的实际总体传热系数k，用下式表示]：
C,Daln &t + Ar k,=
8t
F
(1)
