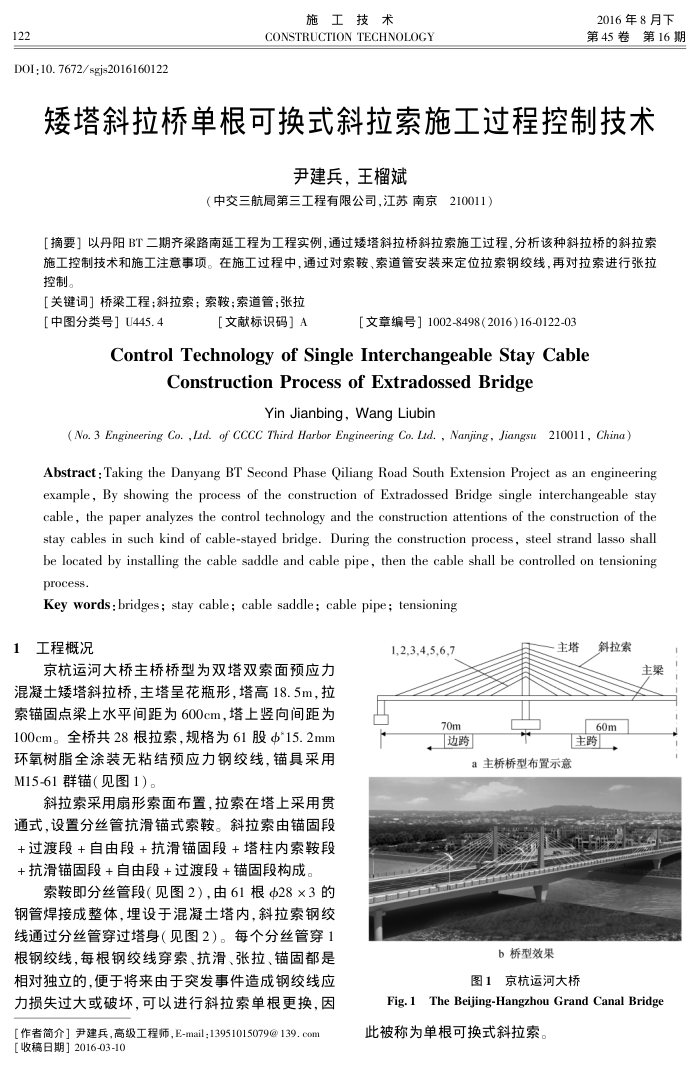

122
DOI:10. 7672/sgjs2016160122
施工技术
CONSTRUCTION TECHNOLOGY
2016年8月下第45卷第16期
矮塔斜拉桥单根可换式斜拉索施工过程控制技术
尹建兵，王榴斌
（中交三航局第三工程有限公司，江苏南京210011）
[摘要】以丹阳BT二期齐梁路南延工程为工程实例，通过矮塔斜拉桥斜拉索施工过程，分析该种斜拉桥的斜拉索施工控制技术和施工注意事项。在施工过程中，通过对索鞍、索道管安装来定位拉索钢绞线，再对拉索进行张拉控制。
【关键词］桥梁工程；斜拉索；索鞍；索道管；张拉
［中图分类号］U445.4
【文献标识码］A
［文章编号］1002-8498（2016)16-0122-03
ControlTechnologyof SingleInterchangeableStayCable
Construction Process of Extradossed Bridge
YinJianbing.Wang Liubin
(No. 3 Engineering Co.,Lid. of CCCC 7hird Harbor Engineering Co. Lid., Nanjing, Jiangsu 210011, China)
Abstract : Taking the Danyang BT Second Phase Qiliang Road South Extension Project as an engineering example, By showing the process of the construction of Extradossed Bridge single interchangeable stay cable, the paper analyzes the control technology and the construction attentions of the construction of the stay cables in such kind of cable-stayed bridge. During the construction process, steel strand lasso shall be located by installing the cable saddle and cable pipe, then the cable shall be controlled on tensioning process.
Key words: bridges; stay cable; cable saddle; cable pipe; tensioning
1工程概况
京杭运河大桥主桥桥型为双塔双索面预应力混凝土矮塔斜拉桥，主塔呈花瓶形，塔高18.5m，拉索锚固点梁上水平间距为600cm，塔上竖向间距为 100cm。全桥共28根拉索，规格为61股Φ*15.2mm 环氧树脂全涂装无粘结预应力钢绞线，锚具采用 M15-61群锚（见图1）。
斜拉索采用扇形索面布置，拉索在塔上采用贯通式，设置分丝管抗滑锚式索鞍。斜拉索由锚固段 +过渡段+自由段+抗滑锚固段+塔柱内索鞍段 +抗滑锚固段+自由段+过渡段+锚固段构成。
索鞍即分丝管段（见图2）由61根Φ28×3的钢管焊接成整体，埋设于混凝土塔内，斜拉索钢绞线通过分丝管穿过塔身（见图2）。每个分丝管穿1 根钢绞线，每根钢绞线穿索、抗滑、张拉、锚固都是相对独立的，便于将来由于突发事件造成钢绞线应力损失过大或破坏，可以进行斜拉索单根更换，因
【作者简介］尹建兵，高级工程师，E-mail：13951015079@139.com[收稿日期］2016-03-10
1,2,3,4,5,6,7
70m 边跨
主塔
斜拉索
主梁
60m
主跨
a主桥桥型布置示意
b桥型效果
图1京杭运河大桥
Fig.1 The Beijing-Hangzhou Grand Canal Bridg 此被称为单根可换式斜拉索。
