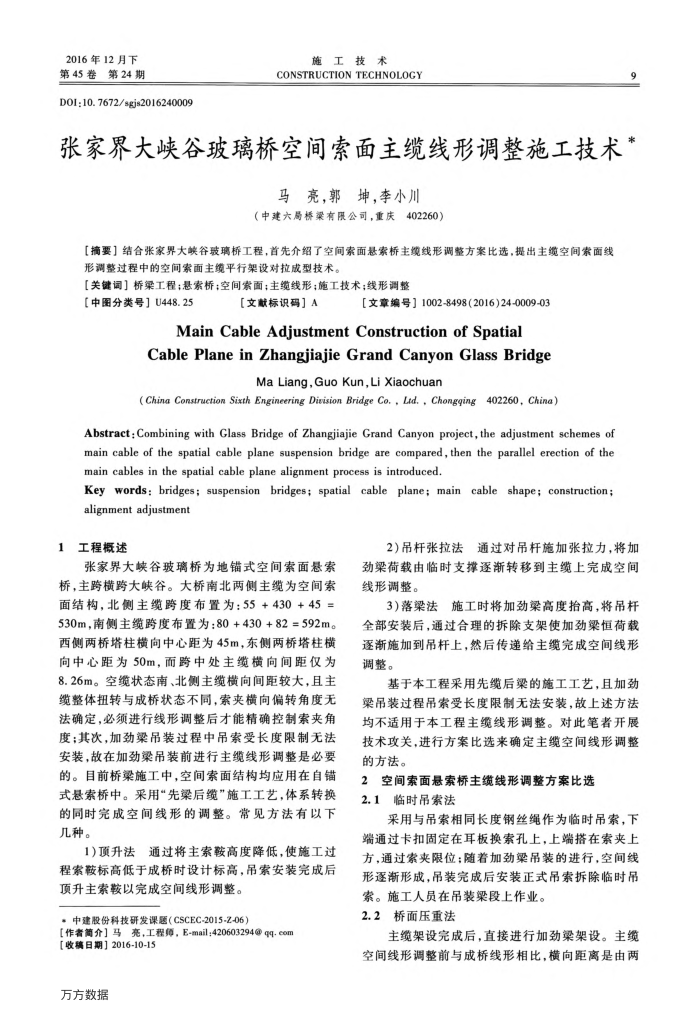

张家界大峡谷玻璃桥空间索面主缆线形调整施工技术
马亮，郭坤，李小川
（中建六局桥梁有限公司，重庆402260）
【摘要】结合张家界大峡谷玻璃桥工程，首先介绍了空间索面悬索桥主缆线形调整方案比选，提出主缆空间索面线形调整过程中的空间索面主缆平行架设对拉成型技术。
【关键词】桥梁工程；悬索桥；空间索面；主缆线形；施工技术；线形调整
[中图分类号】U448.25
【文献标识码］A
文章编号】1002-8498(2016)24-0009-03
MainCableAdjustmentConstructionofSpatial
CablePlaneinZhangjiajieGrandCanyonGlassBridge
Ma Liang,GuoKun,LiXiaochuan
(China Construction Sixth Engineering Dieision Bridge Co,,Lid.,Chongqing402260,China）
Abstract: Combining with Glass Bridge of Zhangjiajie Grand Canyon project,the adjustment schemes of main cable of the spatial cable plane suspension bridge are compared,then the parallel erection of the main cables in the spatial cable plane alignment process is introduced.
Key words: bridges; suspension bridges; spatial cable plane; main cable shape; construction; alignment adjustment
1工程概述
张家界大峡谷玻璃桥为地锚式空间索面悬索桥，主跨横跨大峡谷。大桥南北两侧主缆为空间索面结构，北侧主缆跨度布置为：55+430+45 530m，南侧主缆跨度布置为：80+430+82=592m。西侧两桥塔柱横向中心距为45m，东侧两桥塔柱横向中心距为50m，而跨中处主缆横向间距仅为 8.26m。空缆状态南、北侧主缆横向间距较大，且主缆整体扭转与成桥状态不同，索夹横向偏转角度无法确定，必须进行线形调整后才能精确控制索夹角度：其次，加劲染吊装过程中吊索受长度限制无法安装，故在加劲染吊装前进行主缆线形调整是必要的。目前桥梁施工中，空间索面结构均应用在自锚式悬索桥中。采用“先染后缆”施工工艺，体系转换的同时完成空间线形的调整。常见方法有以下几种。
1)顶升法通过将主索鞍高度降低，使施工过程索鞍标高低于成桥时设计标高，吊索安装完成后
顶升主索鞍以完成空间线形调整。。中建股份科技研发课医（CSCEC-2015-Z-06）
【作者简介】马亮，工程师，E-mail：420603294@qq.com
【收稿日期】2016-10-15 万方数据
9
2)吊杆张拉法通过对吊杆施加张拉力，将加劲梁荷载由临时支撑逐渐转移到主缆上完成空间线形调整。
3)落梁法施工时将加劲梁高度拾高，将吊杆全部安装后，通过合理的拆除支架使加劲梁恒荷载逐渐施加到吊杆上，然后传递给主缆完成空间线形调整。
基于本工程采用先缆后梁的施工工艺，且加劲梁吊装过程吊索受长度限制无法安装，故上述方法均不适用于本工程主缆线形调整。对此笔者开展技术攻关，进行方案比选来确定主缆空间线形调整的方法。
2空间索面悬索桥主缆线形调整方案比选 2.1临时吊索法
采用与吊索相同长度钢丝绳作为临时吊索，下端通过卡扣固定在耳板换索孔上，上端搭在索夹上方，通过索夹限位；随着加劲梁吊装的进行，空间线形逐渐形成，吊装完成后安装正式吊索拆除临时吊
索。施工人员在吊装梁段上作业。 2.2桥面压重法
主缆架设完成后，直接进行加劲梁架设。主缆空间线形调整前与成桥线形相比，横向距离是由两
