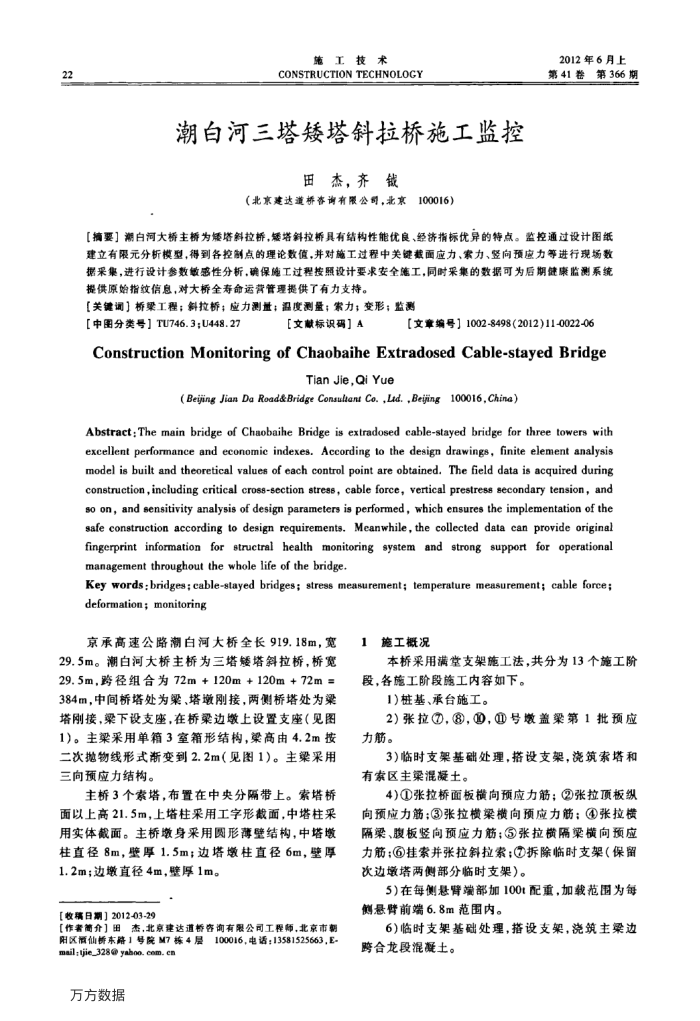

22
施工技术
CONSTRUCTION TECHNOLOGY
潮白河三塔矮塔斜拉桥施工监控
田杰，齐钱
（北京建达道桥咨询有限公司，北京
100016）
2012年6月上第41卷第366期
【摘要】潮白河大桥主桥为矮塔斜拉桥，矮塔斜拉桥具有结构性能优良、经济指标优异的特点。监控通过设计图纸建立有限元分析模型，得到各控制点的理论数值，并对施工过程中关键截面应力、索力、竖向预应力等进行现场数据采集，进行设计参数缴感性分析，确保随工过程按照设计要求安全施工，同时采集的数据可为后期健康监测系统提供原始指纹信息，对大桥全寿命运营管理提供了有力支持。
【关键调桥染工程；斜拉桥：应力测量：温度测量；索力；变形；监测
【中图分类号】TU746.3;U448.27
[文献标识码】A
【文章编号】1002-8498（2012)11-0022-06
Construction Monitoring of Chaobaihe Extradosed Cable-stayed Bridge
Tian Jie,Qi Yue
(Beijing Jian Da Road&Bridge Consulteant Co. ,Lad. ,Bejing 100016,Chine)
Abstract; The main bridge of Chaobaihe Bridge is extradosed cable-stayed bridge for three towers with excellent performance and economic indexes. According to the design drawings, finite element analysis model is built and theoretical values of each control point are obtained. The field data is acquired during construction,including critical cross-section stress, cable force,vertical prestress secondary tension,and so on, and sensitivity analysis of design parameters is performed, which ensures the implementation of the safe construction according to design requirements.Meanwhile,the collected data can provide original eeoeeeaoeo management throughout the whole life of the bridge.
Key words;bridges; cable-stayed bridges; stress measurement; temperature measurement; cable force: deformation; monitoring
京承高速公路潮白河大桥全长919.18m，宽
29.5m。潮白河大桥主桥为三塔矮塔斜拉桥，桥宽 29.5m.跨径组合为72m+120m+120m+72m= 384m，中间桥塔处为案、塔墩刚接，两侧桥塔处为染塔刚接，梁下设支座，在桥梁边墩上设置支座（见图 1)。主梁采用单箱3室箱形结构，梁高由4.2m按二次抛物线形式断变到2.2m（见图1）。主梁采用三向预应力结构。
主桥3个索塔，布置在中央分隔带上。索塔桥
面以上高21.5m，上塔柱采用工字形截面，中塔柱采用实体截面。主桥墩身采用圆形薄壁结构，中塔墩柱直径8m，壁厚1.5m；边塔墩柱直径6m，壁厚
1.2m；边墩直径4m，壁厚1m。【收璃日期】2012-03-29
杰，北京建达道咨询有限公司工程师，北京市朝
[作害商介]田
阳区酒仙桥东路1号院M7栋4层
100016，电话：13581525663,E
mail:tjie_328@ yahoo. com. cn 方方数据
1施工概况
本桥采用满堂支架施工法，共分为13个施工阶段，各施工阶段施工内容如下。
1)桩基、承台施工。
2）张拉，③，@，@号墩盖梁第1批预应力筋。
3)临时支架基础处理，搭设支架，浇筑索塔和有索区主梁混凝土。
4)(0张拉桥面板横向预应力筋：(2)张拉项板织向预应力筋；③张拉横梁横向预应力筋；④张拉横隔染、腹板竖向预应力筋；③张拉横隔巢磺向预应力筋：③挂索并张拉斜拉索；①拆除临时支架（保留次边墩塔两侧部分临时支架）。
5)在每侧悬臂端部加100t配重，加载范围为每侧悬臂前端6.8m范围内。
6)临时支架基础处理，搭设支架，浇筑主梁边合龙段混凝土。
