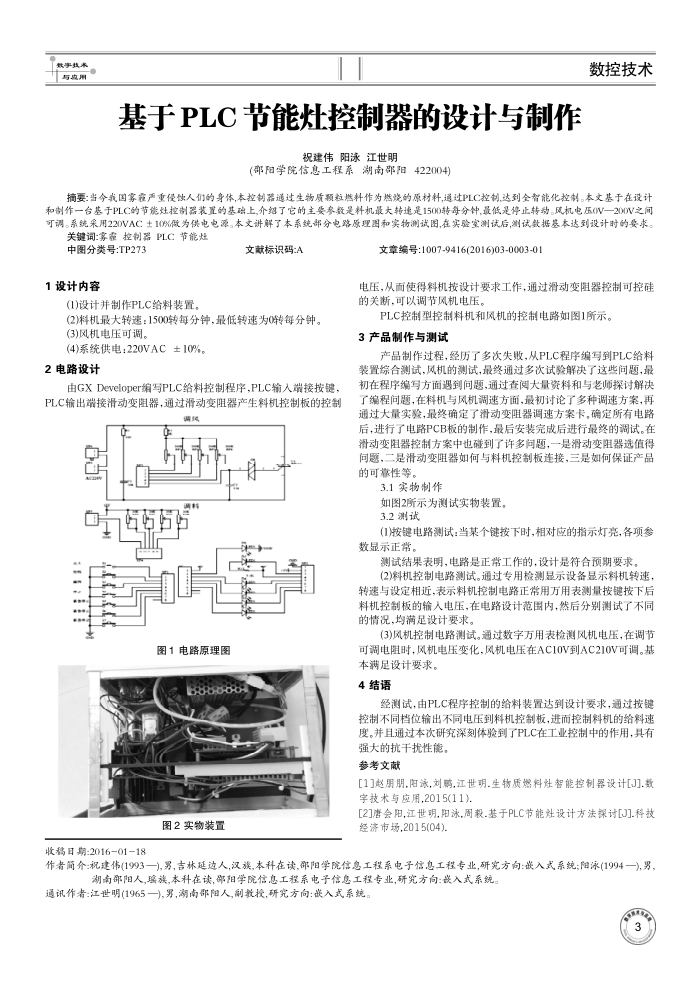

基于PLC节能灶控制器的设计与制作
祝建伟阳泳江世明
(部阳学院信息工程系湖南部阳422004)
数控技术
摘要：当今我国雾在严重侵蚀人们的身体，本控制器通过生物质颗粒燃料作为燃烧的原材料,通过PLC控制,达到全智能化控制。本文基于在设计和制作一台基于PLC的节能灶控制器装置的基础上,介绍了它的主要参数是料机最大转速是1500转每分钟,最低是停止转动。风机电压0V一200V之间可调。系统采用220VAC±10%做为供电电源。本文讲解了本系统部分电路原理图和实物测试图，在实验室测试后，测试数据基本达到设计时的要求。
关键词：雾象控制器PLC节能灶
中图分类号:TP273 1设计内容
(1)设计并制作PLC给料装置。
文献标识码:A
(2)料机最大转速：1500转每分钟，最低转速为0转每分钟(3)风机电压可调。
(4)系统供电：220VAC±10%。 2电路设计
由GXDeveloper编写PLC给料控制程序，PLC输入端接按键， PLC输出端接滑动变阻器，通过滑动变阻器产生料机控制板的控制
调风
好
图1电路原理图图2实物装置
文章编号：1007-9416(2016)03-0003-01
电压，从面使得料机按设计要求工作，通过滑动变阻器控制可控硅的关断，可以调节风机电压。
PLC控制型控制料机和风机的控制电路如图1所示， 3产品制作与测试
产品制作过程，经历了多次失败，从PLC程序编写到PLC给料装置综合测试，风机的测试，最终通过多次试验解决了这些问题，最初在程序编写方面遇到问题，通过查阅大量资料和与老师探讨解决了编程问题，在料机与风机调速方面，最初讨论了多种调速方案，再通过大量实验，最终确定了滑动变阻器调速方案卡，确定所有电路后，进行了电路PCB板的制作，最后安装完成后进行最终的调试。在滑动变阻器控制方案中也碰到了许多问题，一是滑动变阻器选值得问题，二是滑动变阻器如何与料机控制板连接，三是如何保证产品的可靠性等。
3.1实物制作
如图2所示为测试实物装置。 3.2测试
(1)按键电路测试：当某个键按下时，相对应的指示灯亮，各项参数显示正常。
测试结果表明，电路是正常工作的，设计是符合预期要求。
(2)料机控制电路测试。通过专用检测显示设备显示料机转速，转速与设定相近，表示料机控制电路正常用万用表测量按键按下后料机控制板的输人电压，在电路设计范围内，然后分别测试了不同的情况，均满足设计要求。
(3)风机控制电路测试。通过数字万用表检测风机电压，在调节可调电阻时，风机电压变化，风机电压在AC10V到AC210V可调。基
本满足设计要求。 4结语
经测试，由PLC程序控制的给料装置达到设计要求，通过按键控制不同档位输出不同电压到料机控制板，进而控制料机的给料速度。并且通过本次研究深刻体验到了PLC在工业控制中的作用，具有
强大的抗干扰性能。参考文献
[1]赵用朋阳泳，刘鹏，江世明.生物质燃料灶智能控制器设计[J.数字技术与应用,2015(11)
[2]唐会阳，江世明.阳泳,周毅.基于PLC节能灶设计方法操讨[J.科技经济市场,2015(04)
