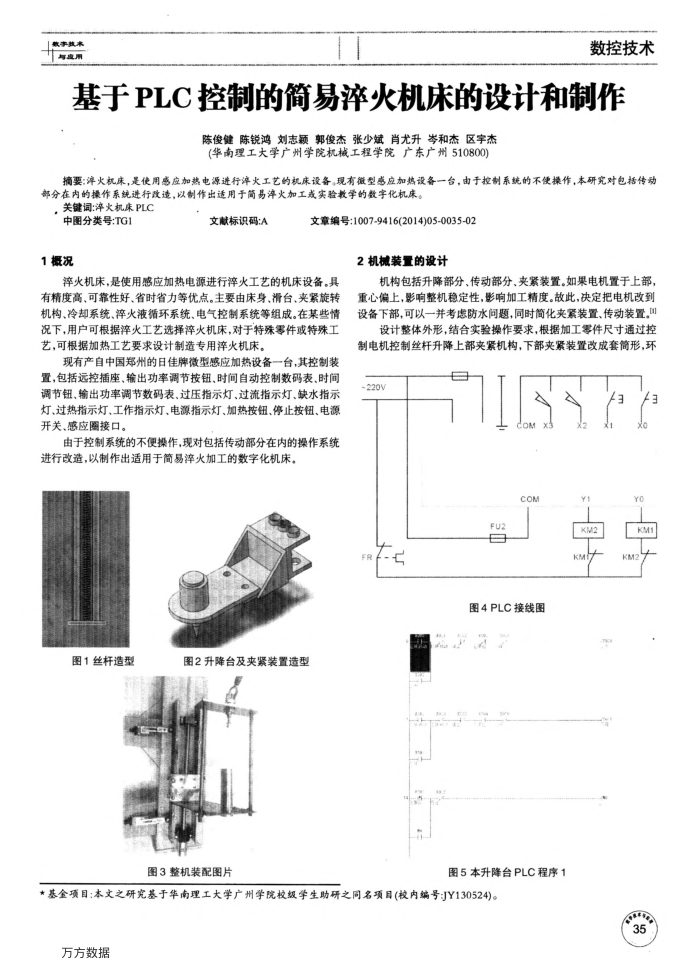

数控技术
基于PLC控制的简易萍火机床的设计和制作
陈俊健陈锐鸿刘志颖郭俊杰张少斌肖尤升岑和杰区宇杰(华南理工大学广州学院机械工程学院广东广州510800)
摘要：萍火机床，是使用感应加热电源进行率火工艺的机床设备。现有微型感应加热设备一台，由于控制系统的不便操作，本研究对包括传动
部分在内的操作系统进行改造，以制作出适用于简易泽火加工或实验教学的数字化机床。，关键词：漳火机床PLC
中图分类号TG1 1概况
文献标识码：A
文章编号：1007-9416(2014)05-0035-02
2机械装置的设计
率火机床，是使用感应加热电源进行淳火工艺的机床设备。具有精度高、可靠性好、省时省力等优点。主要由床身、滑台、夹紧旋转机构、冷却系统、率火液循环系统、电气控制系统等组成。在某些情况下，用户可根据火工艺选择淬火机床，对于特殊零件或特殊工艺，可根据加热工艺要求设计制造专用淬火机床。
现有产自中国郑州的日佳牌微型感应加热设备一台，其控制装置，包括远控插座、输出功率调节按钮、时间自动控制数码表、时间调节钮、输出功率调节数码表、过压指示灯、过流指示灯、缺水指示灯、过热指示灯、工作指示灯、电源指示灯、加热按钮、停止按钮、电源开关、感应圈接口。
由于控制系统的不便操作，现对包括传动部分在内的操作系统进行改造，以制作出适用于简易火加工的数字化机床，
图1丝杆造型
图2升降台及夹紧装置造型
图3整机装配图片
机构包括升降部分、传动部分、夹紫装置。如果电机置于上部，重心偏上，影响整机稳定性，影响加工精度。故此，决定把电机改到设备下部，可以一并考虑防水间题，同时简化夹紫装置、传动装置。
设计整体外形，结合实验操作要求，根据加工零件尺寸通过控制电机控制丝杆升降上部夹紧机构，下部夹紫装置改成套筒形，环-220V
图4PLC接线图
图5本升降台PLC程序1
★基金项目：本文之研究基于华南理工大学广州学院校级学生助研之同名项目(校内编号:JY130524)。
