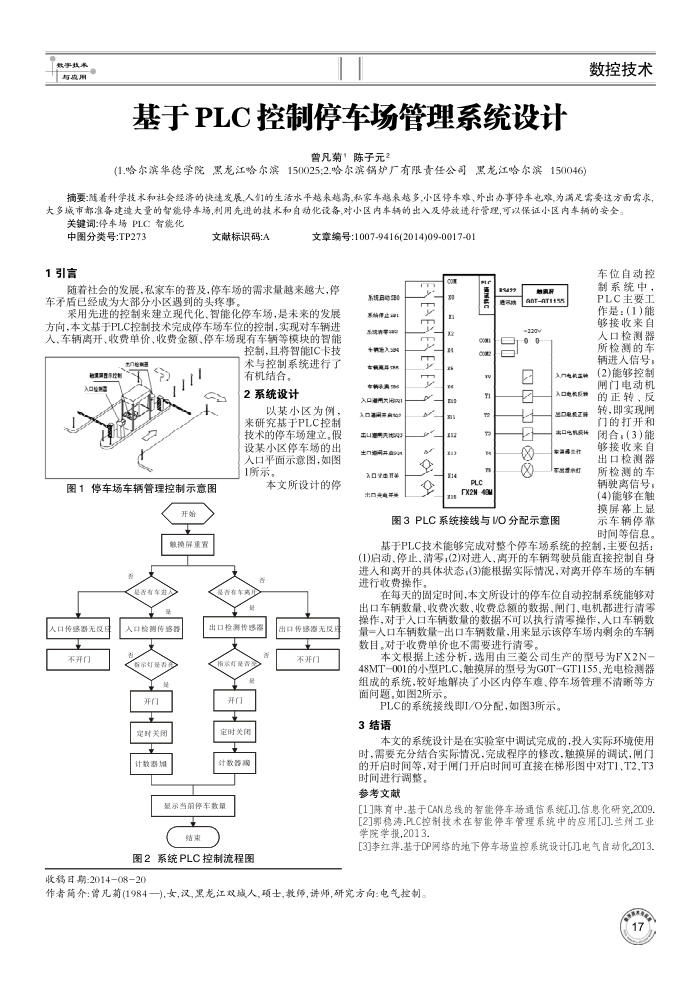

基于PLC控制停车场管理系统设计
曾凡菊1陈子元2
(1.哈尔滨华德学院黑龙江哈尔滨150025;2.哈尔滨锅炉厂有限责任公司黑龙江哈尔滨150046)
数控技术
摘要：随着科学技术和社会经济的快速发展，人们的生洁水平越来越高，私家车越来越多，小区停车难、外出办事停车电难，为满足需要这方面需求，大多城市都准备建遗大量的智能停车场，利用先进的技术和自动化设备，对小区内车转的出入及停放进行管，可以保证小区内车辆的安全。
关键词：停车场PLC智能化
中图分类号:TP273 1引言
文献标识码:A
文章编号:1007-9416(2014)09-0017-01
0
随着社会的发展，私家车的普及，停车场的需求量越来越大，停车矛盾已经成为大部分小区遇到的头疼事，
采用先进的控制来建立现代化、智能化停车场，是未来的发展方向，本文基于PLC控制技术完成停车场车位的控制，实现对车辆进入、车辆离开、收费单价、收费金额，停车场现有车辆等模块的智能
控制，且将智能IC卡技术与控制系统进行了
轻美国经入口检期
图1停车场车辆管理控制示意图
开始触换屏重置
口传路器无区
不开门
、口检测传盛等
灯是春袭
开门定时关闭计数器加
有机结合， 2系统设计
以某小区为例，来研究基于PLC控制技术的停车场建立。假设某小区停车场的出入口平面示意图，如图 1所示。
本文所设计的停
吾有车高心
出口检测传感图
是
开门定时关闭计教善演
显示当前停车数量
结束
图2系统PLC控制流程图
收稿日期：201408-20
口传感器无股！不开门
系统B
SE>E
累编得益理 S清零a +E>3 中领宽耳9 中新勇入口用用R 口自的
上山海天93 口中用出口亮电开
312 13 E14
O O
PLC
FX2N-40M
849 据
热肝 ANT-AT11S5
2204 0 口
n电机工料入口电机反销超口电装正件
日? 8
EH 器et e
图3PLC系统接线与I/O分配示意图
车位自动控制系统中， PLC主要工作是：(1)能够接收来自人口检测器所检测的车辆进入信号：(2)能够控制闸门电动机的正转、反转，即实现闸门的打开和闭合；（3)能够接收来自出口检测器所检测的车辆驶离信号：(4)能够在触摸屏幕上显示车辆停靠时间等信息。
基于PLC技术能够完成对整个停车场系统的控制，主要包括：(1)启动、停止、清零；(2)对进人，离开的车辆驾驶员能直接控制自身进入和离开的具体状态，(3)能根据实际情况，对离开停车场的车辆进行收费操作
在每天的固定时间，本文所设计的停车位自动控制系统能够对出口车辆数量、收费次数，收费总额的数据、闸门、电机都进行清零操作，对于人口车辆数量的数据不可以执行清零操作，人口车辆数量二人口车辆数量一出口车辆数量，用来显示该停车场内剩余的车辆数目。对于收费单价也不需要进行清零。
本文根据上述分析，选用由三菱公司生产的型号为FX2N-48MT-001的小型PLC，触摸屏的型号为GOT-GT1155，光电检测器组成的系统，较好地解决了小区内停车难、停车场管理不清晰等方面间题。如图2所示
PLC的系统接线即I/O分配，如图3所示。 3结语
本文的系统设计是在实验室中调试完成的，投人实际环境使用时，需要充分结合实际情况，完成程序的修改，触模屏的调试，间门的开启时间等，对于闻门开启时间可直接在梯形图中对T1、T2,T3
时间进行调整。参考文献
[1]陈育中基于CAN总线的智能停车场通信系统[J]-信息化研究,2009.[2]郭稳涛.PLC控制技术在智能停车管理系统中的应用[J].兰州工业学院学报,2013.
[3]李红萍.基于DP网络的地下停车场监控系统设计[J]电气自动化,2013.
