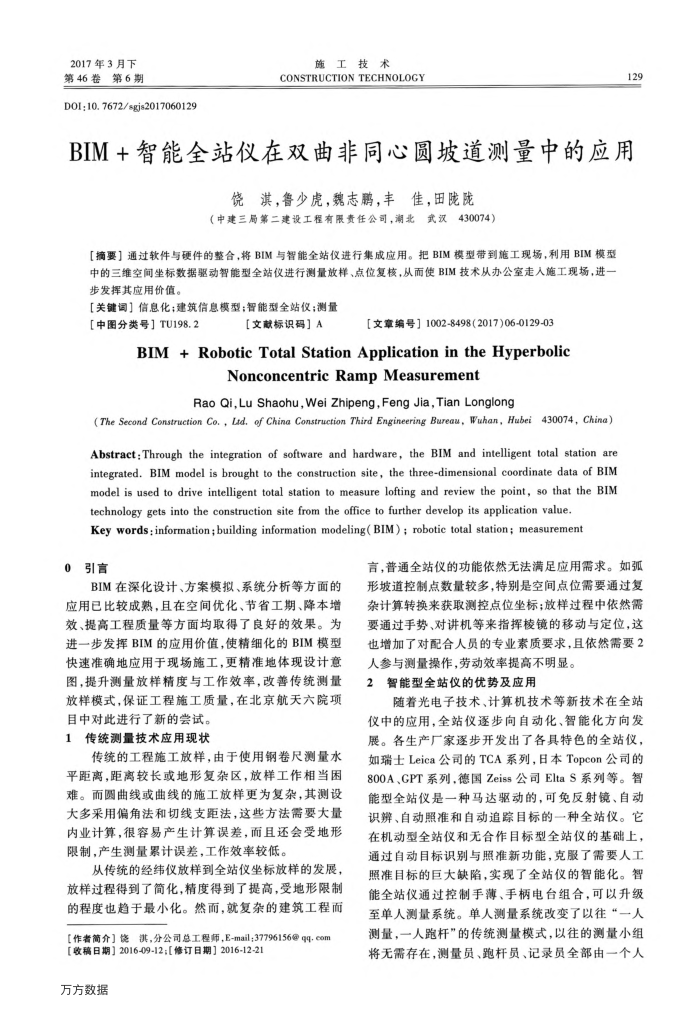

2017年3月下第46卷第6期
D0I;10.7672/sgjs2017060129
施工技术
CONSTRUCTION TECHNOLOGY
129
BIM+智能全站仪在双曲非同心圆坡道测量中的应用
饶淇，鲁少虎，魏志鹏鹅，丰佳，田陇陇
（中建三局第二建设工程有限责任公司，潮北式汉430074）
【摘要】通过软件与硬件的整合，将BIM与智能全站仪进行集成应用。把BIM模型带到施工现场，利用BIM模型中的三维空间坐标数据驱动智能型全站仪进行测量放样、点位复核，从而使BIM技术从办公室走人施工现场，进一步发挥其应用价值。
【关键词】信息化；建筑信息模型智能型全站仪；测量
[中图分类号】TU198.2
[文献标识码】A
【文章编号】1002-8498(2017)06-0129-03
BIM+RoboticTotalStationApplicationintheHyperbolic
NonconcentricRampMeasurement
Rao Qi,Lu Shaohu,Wei Zhipeng,Feng Jia,Tian Longlong
(The Second Construction Co., Lad. of China Construction Third Engineering Bureau, Wuhan, Hubei 430074, China) Abstract:Through the integration of software and hardware, the BIM and intelligent total station are integrated. BIM model is brought to the construction site, the three-dimensional coordinate data of BIM model is used to drive intelligent total station to measure lofting and review the point, so that the BIM
technology gets into the construction site from the office to further develop its application value Key words;information;building information modeling(BIM); robotic total station; measurement
0引言
BIM在深化设计、方案模拟、系统分析等方面的应用已比较成熟，且在空间优化、节省工期、降本增效、提高工程质量等方面均取得了良好的效果。为进一步发挥BIM的应用价值，使精细化的BIM模型快速准确地应用于现场施工，更精准地体现设计意图，提升测量放样精度与工作效率，改善传统测量放样模式，保证工程施工质量，在北京航天六院项
目中对此进行了新的尝试。传统测量技术应用现状
1
传统的工程施工放样，由于使用钢卷尺测量水平距离，距离较长或地形复杂区，放样工作相当困难。而圆曲线或曲线的施工放样更为复杂，其测设大多采用偏角法和切线支距法，这些方法需要大量内业计算，很容易产生计算误差，面且还会受地形限制，产生测量累计误差，工作效率较低。
从传统的经纬仪放样到全站仪坐标放样的发展，放样过程得到了简化，精度得到了提高，受地形限制的程度也趋于最小化。然而，就复杂的建筑工程而
【作者简介】饶洪，分公司总工程师，E-mail;37796156@qq.com
【收稿日期】2016-09-12；[修订日期】2016-12-21 万方数据
言，普通全站仪的功能依然无法满足应用需求。如弧形坡道控制点数量较多，特别是空间点位需要通过复杂计算转换来获取测控点位坐标；放样过程中依然需要通过手势、对讲机等来指挥棱镜的移动与定位，这也增加了对配合人员的专业素质要求，且依然需要2 人参与测量操作，劳动效率提高不明显。
智能型全站仪的优势及应用
随着光电子技术、计算机技术等新技术在全站仪中的应用，全站仪逐步向自动化、智能化方向发展。各生产厂家逐步开发出了各具特色的全站仪，如瑞士Leica公司的TCA系列，日本Topcon公司的 800A、GPT系列，德国Zeiss公司EltaS系列等。智能型全站仪是一种马达驱动的，可免反射镜、自动识辨、自动照准和自动追踪目标的一种全站仪。它在机动型全站仪和无合作目标型全站仪的基础上，通过自动目标识别与照准新功能，克服了需要人工照准目标的巨大缺陷，实现了全站仪的智能化。智能全站仪通过控制手薄、手柄电台组合，可以升级至单人测量系统。单人测量系统改变了以往“一人测量，一人跑杆的传统测量模式，以往的测量小组将无需存在，测量员、跑杆员、记录员全部由一个人
