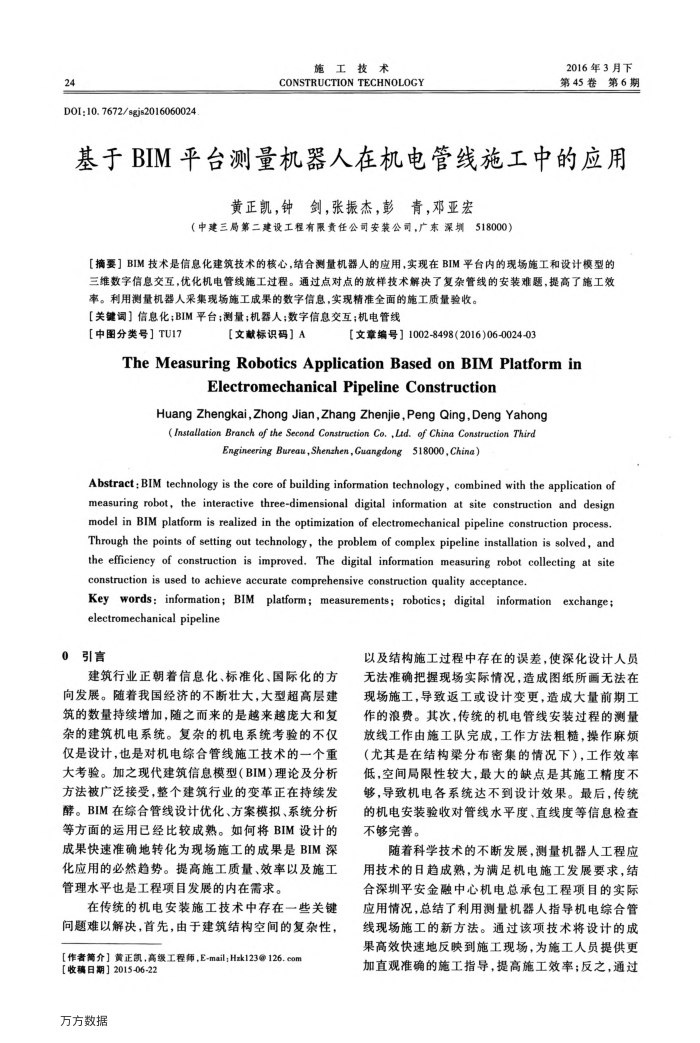

D0I:10.7672/sgjs2016060024
施工技术
CONSTRUCTION TECHNOLOGY
2016年3月下第45卷第6期
基于BIM平台测量机器人在机电管线施工中的应用
黄正凯，钟剑，张振杰，彭青，邓亚宏
（中建三局第二建设工程有限资任公司安装公司，广东深圳518000）
【摘要】BIM技术是信息化建筑技术的核心，结合测量机器人的应用，实现在BIM平台内的现场施工和设计模型的三维数字信息交互，优化机电管线施工过程。通过点对点的放样技术解决了复杂管线的安装难题，提高了施工效
率。利用测量机器人采集现场施工成果的数字信息，实现精准全面的施工质量验收。【关键词】信息化；BIM平台；测量；机器人；数字信息交互；机电管线
[中图分类号】TU17
【文献标识码】A
[文章编号】1002-8498(2016)06-0024-03
TheMeasuringRoboticsApplicationBasedonBIMPlatformin
ElectromechanicalPipeline Construction
Huang Zhengkai,Zhong Jian,Zhang Zhenjie,Peng Qing,Deng Yahong( Installation Branch of the Second Construction Co, ,Lad. of China Construction Third
Engineering Bureau,Shenzhen,Guangdong 518000,Chine)
Abstract: BIM technology is the core of building information technology, combined with the application of measuring robot, the interactive three-dimensional digital information at site construction and design model in BIM platform is realized in the optimization of electromechanical pipeline construction process. Through the points of setting out technology, the problem of complex pipeline installation is solved, and the efficiency of construction is improved. The digital information measuring robot collecting at site construction is used to achieve accurate comprehensive construction quality acceptance.
Key words:information; BIM platform; measurements; robotics; digital information exchange; electromechanical pipeline
0
引言
建筑行业正朝着信息化、标准化、国际化的方向发展。随着我国经济的不断壮大，大型超高层建筑的数量持续增加，随之而来的是越来越庞大和复杂的建筑机电系统。复杂的机电系统考验的不仅仅是设计，也是对机电综合管线施工技术的一个重大考验。加之现代建筑信息模型（BIM)理论及分析方法被广泛接受，整个建筑行业的变革正在持续发酵。BIM在综合管线设计优化、方案模拟、系统分析等方面的运用已经比较成熟。如何将BIM设计的成果快速准确地转化为现场施工的成果是BIM深化应用的必然趋势。提高施工质量、效率以及施工管理水平也是工程项目发展的内在需求。
在传统的机电安装施工技术中存在一些关键问题难以解决，首先，由于建筑结构空间的复杂性，【作者简介】黄正凯，高级工程师，E-mail；Hzk123@126.com
【收稿日期】2015-06-22 万方数据
以及结构施工过程中存在的误差，使深化设计人员无法准确把握现场实际情况，造成图纸所画无法在现场施工，导致返工或设计变更，造成大量前期工作的浪费。其次，传统的机电管线安装过程的测量放线工作由施工队完成，工作方法粗糙，操作麻烦（尤其是在结构梁分布密集的情况下），工作效率低，空间局限性较大，最大的缺点是其施工精度不够，导致机电各系统达不到设计效果。最后，传统的机电安装验收对管线水平度、直线度等信息检查不够完善。
随着科学技术的不断发展，测量机器人工程应用技术的日趋成熟，为满足机电施工发展要求，结合深圳平安金融中心机电总承包工程项目的实际应用情况，总结了利用测量机器人指导机电综合管线现场施工的新方法。通过该项技术将设计的成果高效快速地反映到施工现场，为施工人员提供更加直观准确的施工指导，提高施工效率；反之，通过
