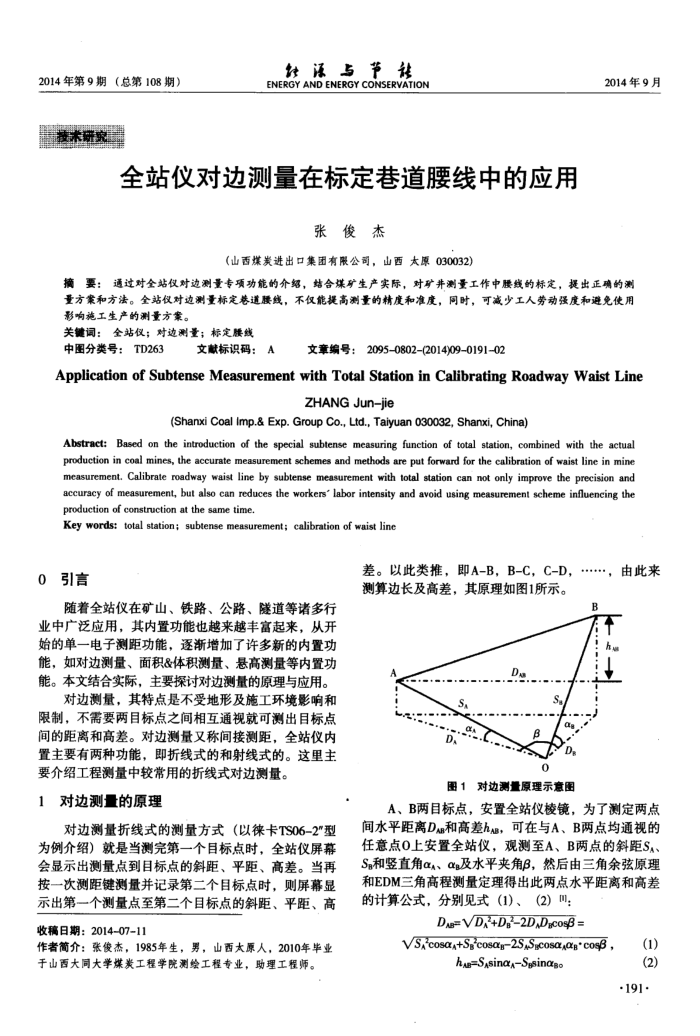

全站仪对边测量在标定巷道腰线中的应用
张俊杰
（山西煤炭进出口集团有限公司，山西大原030032）
2014年9月
摘要：通过对全站仅仪对边测量专项功能的介绍，结合煤矿生产实际，对矿并测量工作中腰线的标定，提出正确的测量方案和方法。全站仪对边测量标定道腰线，不仅能提高测量的精度和准度，同时，可减少工人劳动强度和避免使用影响施工生产的测量方案。
关键词：全站仪：对边测量：标定腰线
中图分类号：TD263
文献标识码：A
文章编号：2095-0802-(2014)09-0191-02
Application of Subtense Measurement withTotal Station in Calibrating Roadway Waist Line
ZHANG Jun-jie
(Shanxi Coal Imp.&Exp.Group Co.,Ltd.,Taiyuan 030032,Shanxi,China)
Abstract: Based on the introduction of the special subtense measuring function of total station, combined with the actual production in coal mines, the accurate measurement schemes and methods are put forward for the calibration of waist line in mine measurement. Calibrate roadway waist line by subtense measurement with total station can not only improve the precision and accuracy of measurement, but also can reduces the workers' labor intensity and avoid using measurement scheme influencing the production of construction at the same time.
Key words: total station; subtense measurement; calibration of waist line
0引言
随着全站仪在矿山、铁路、公路、隧道等诸多行业中广泛应用，其内置功能也越来越丰富起来，从开始的单一电子测距功能，逐渐增加了许多新的内置功能，如对边测量、面积&体积测量、悬高测量等内置功能。本文结合实际，主要探讨对边测量的原理与应用。
对边测量，其特点是不受地形及施工环境影响和限制，不需要两目标点之间相互通视就可测出目标点间的距离和高差。对边测量又称间接测距，全站仪内置主要有两种功能，即折线式的和射线式的。这里主
要介绍工程测量中较常用的折线式对边测量。 1对边测量的原理
对边测量折线式的测量方式（以徕卡TS06-2"型为例介绍）就是当测完第一个目标点时，全站仪屏幕会显示出测量点到目标点的斜距、平距、高差。当再按一次测距键测量并记录第二个目标点时，则屏幕显示出第一个测量点至第二个目标点的斜距、平距、高
收稿日期：2014-07-11
作者简介：张像杰，1985年生，男，山西大原人，2010年毕业于山西大同大学煤炭工程学院测绘工程专业，助理工程师。
差。以此类推，即A-B，B-C，C-D，....，由此来测算边长及高差，其原理如图1所示。
a
0
图1对边测量原理示意图
A、B两目标点，安置全站仪棱镜，为了测定两点间水平距离D和高差h，可在与A、B两点均通视的任意点O上安置全站仪，观测至A、B两点的斜距S S和竖直角αa、α及水平夹角β，然后由三角余弦原理和EDM三角高程测量定理得出此两点水平距离和高差的计算公式，分别见式（1)、(2）m：
Ds=VDX+Dg-2DDgcosB=
VS.cosx+S.cosan2S,Sscosaxag*cosB,
hag=S,sinaxSgsinago
(1)(2)
