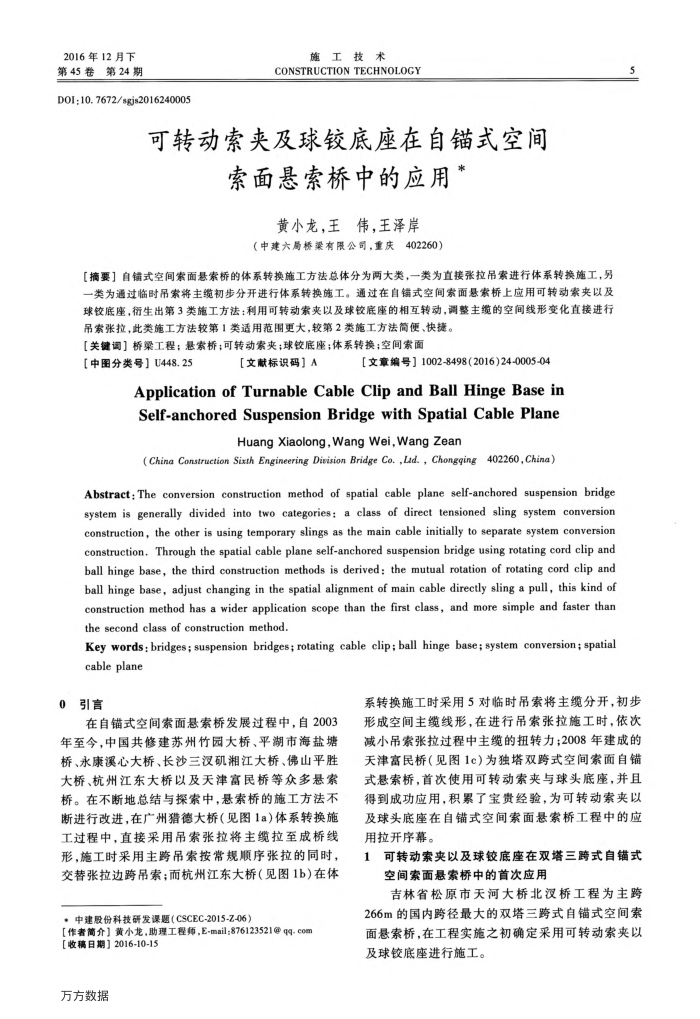

2016年12月下第45卷第24期
D0I:10.7672/sgjs2016240005
施工技术
CONSTRUCTION TECHNOLOGY
可转动索夹及球铰底座在自锚式空间
索面悬索桥中的应用
黄小龙，王伟，王泽岸
（中建六局桥梁有限公司，重庆402260）
【摘要】自铺式空间索面悬索桥的体系转换施工方法总体分为两大类，一类为直接张拉吊索进行体系转换施工，另一类为通过临时吊索将主缆初步分开进行体系转换施工。通过在自错式空间索面悬索桥上应用可转动索夹以及球铰底座，衍生出第3类施工方法：利用可转动索夹以及球铰底座的相互转动，调整主缆的空间线形变化直接进行
吊索张拉，此类施工方法较第1类适用范围更大，较第2类施工方法简便、快捷。【关键调】桥梁工程；悬索桥；可转动索夹；球铰底座；体系转换；空间索面
【文章编号】1002-8498（2016)24-0005-04
[中图分类号】U448.25
【文献标识码】A
Application of Turnable Cable Clip and Ball Hinge Base in Self-anchoredSuspensionBridgewithSpatialCablePlane
Huang Xiaolong,Wang Wei,Wang Zean
(China Construction Sixth Engineering Division Bridge Co. ,Lad., Chongqing402260,China)
Abstract; The conversion construction method of spatial cable plane self-anchored suspension bridge system is generally divided into two categories: a class of direct tensioned sling system conversion construction, the other is using temporary slings as the main cable initially to separate system conversion construction, Through the spatial cable plane self-anchored suspension bridge using rotating cord clip and ball hinge base, the third construction methods is derived: the mutual rotation of rotating cord clip and ball hinge base, adjust changing in the spatial alignment of main cable directly sling a pull, this kind of construction method has a wider application scope than the first class, and more simple and faster than the second class of construction method.
Key words; bridges; suspension bridges; rotating cable clip; ball hinge base; system conversion; spatial cableplane
0引言
在自锚式空间索面悬索桥发展过程中，自2003 年至今，中国共修建苏州竹园大桥、平湖市海盐塘桥、永康溪心大桥、长沙三汉矶湘江大桥、佛山平胜大桥、杭州江东大桥以及天津富民桥等众多悬索桥。在不断地总结与探索中，悬索桥的施工方法不断进行改进，在广州猎德大桥（见图1a)体系转换施工过程中，直接采用吊索张拉将主缆拉至成桥线形，施工时采用主跨吊索按常规顺序张拉的同时，交替张拉边跨吊索；而杭州江东大桥（见图1b)在体
·中建股份科技研发课题（CSCEC-2015-Z-06）
【作者简介】黄小龙，助理工程师，E-mail：876123521@qq.com
【收稿日期】2016-10-15 万方数据
5
系转换施工时采用5对临时吊索将主缆分开，初步形成空间主缆线形，在进行吊索张拉施工时，依次减小吊索张拉过程中主缆的扭转力；2008年建成的天津富民桥（见图1c）为独塔双跨式空间索面自锚式悬索桥，首次使用可转动索夹与球头底座，并且得到成功应用，积累了宝贵经验，为可转动索夹以及球头底座在自锚式空间索面悬索桥工程中的应用拉开序幕。
可转动索夹以及球铰底座在双塔三跨式自锚式空间索面悬索桥中的首次应用
吉林省松原市天河大桥北汉桥工程为主跨 266m的国内跨径最大的双塔三跨式自锚式空间索面悬索桥，在工程实施之初确定采用可转动索夹以及球铰底座进行施工。
