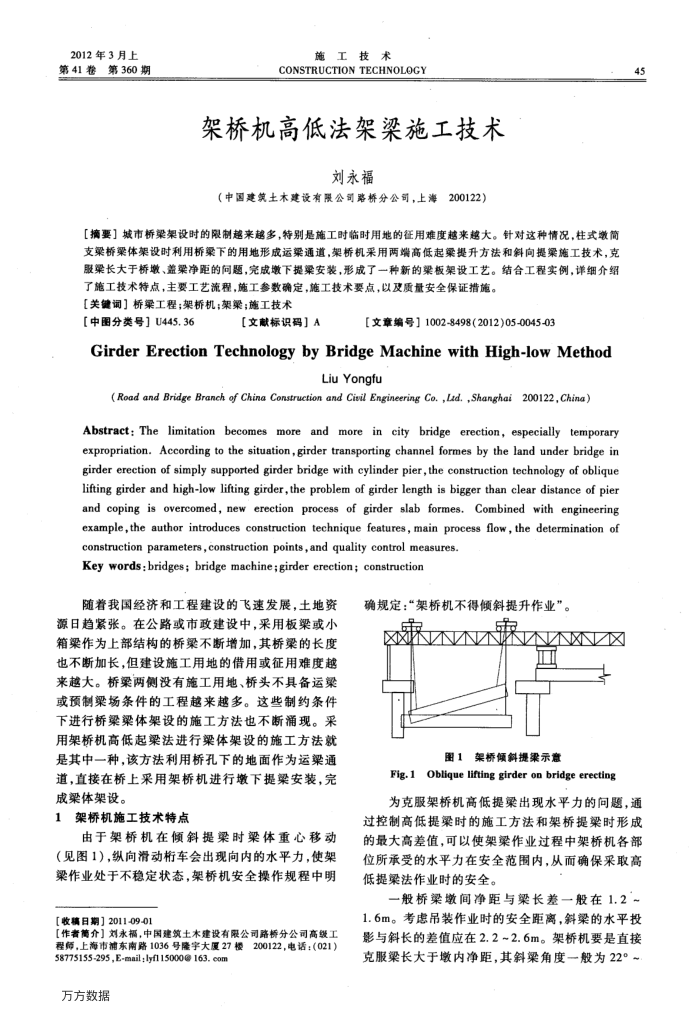

架桥机高低法架梁施工技术
刘永福
（中国建筑土本建设有限公司路桥分公司，上海200122）
【摘要】城市桥梁架设时的限制越来越多，待别是施工时临时用地的征用难度越来越大。针对这种情况，柱式激筒支梁桥策体架设时利用桥梁下的用地形成运梁通道，架桥机采用两端高低起梁提升方法和斜向提梁施工技术，克服梁长大于桥墩、盖梁净距的间题，完成墩下提梁安装，形成了一种新的架板架设工艺。结合工程实例，详细介绍
了施工技术特点，主要工艺流程，施工参数确定，施工技术要点，以及质量安全保证指施。【关键词】桥梁工程；架桥机；架梁；施工技术
【中图分类号1U445.36
【文献标识码】A
[文章编号】1002-8498(2012)05-0045-03
Girder Erection Technology by Bridge Machine with High-low Method
Liu Yongfu
(Road and Bridge Branch of China Construction and Cisil Engineering Co. ,Lad. ,Shanghai 200122,China)
Abstract:The limitation becomes more and more in city bridge erection, especially temporary expropriation. According to the situation,girder transporting channel formes by the land under bridge in girder erection of simply supported girder bridge with cylinder pier,the construction technology of oblique lifting girder and high-low lifting girder,the problem of girder length is bigger than clear distance of pier and coping is overcomed, new erection process of girder slab formes.Combined with engineering example,the author introduces construction technique features,main process flow,the determination of
construction parameters,construction points,and quality control measures. Key words:bridges; bridge machine;girder erection; construction
随着我国经济和工程建设的飞速发展，土地资源日趋紧张。在公路或市政建设中，采用板梁或小箱梁作为上部结构的桥梁不断增加，其桥梁的长度也不断加长，但建设施工用地的借用或征用难度越来越大。桥梁两侧没有施工用地、桥头不具备运梁或预制梁场条件的工程越来越多。这些制约条件下进行桥梁梁体架设的施工方法也不断涌现。采用架桥机高低起梁法进行梁体架设的施工方法就是其中一种，该方法利用桥孔下的地面作为运梁通道，直接在桥上采用架桥机进行墩下提梁安装，完成梁体架设。
架桥机施工技术特点 1
由于架桥机在倾斜提梁时梁体重心移动（见图1），纵向滑动桁车会出现向内的水平力，使架梁作业处于不稳定状态，架桥机安全操作规程中明
【收稿日期】2011-09-01
【作者篇介】刘永福，中国建筑土木建设有限公司路桥分公司高级工程师，上海市浦东南路1036号隆字大厦27楼200122，电话：(021）
58775155-295 ,E-mail: lyf115000@ 163, eom 万方数据
确规定：“架桥机不得倾斜提升作业”。
金
区Z区
图1架桥倾斜提梁示意
Fig.1 Oblique lifting girder on bridge erecting
45
为克服架桥机高低提桑出现水平力的间题，通过控制高低提粱时的施工方法和架桥提梁时形成的最大高差值，可以使架梁作业过程中架桥机各部位所承受的水平力在安全范围内，从面确保采取高低提梁法作业时的安全。
般桥梁墩间净距与梁长差一般在1.2~ 1.6m。考虑吊装作业时的安全距离，斜梁的水平投影与斜长的差值应在2.2~2.6m。架桥机要是直接克服梁长大于墩内净距，其斜梁角度一般为22°
