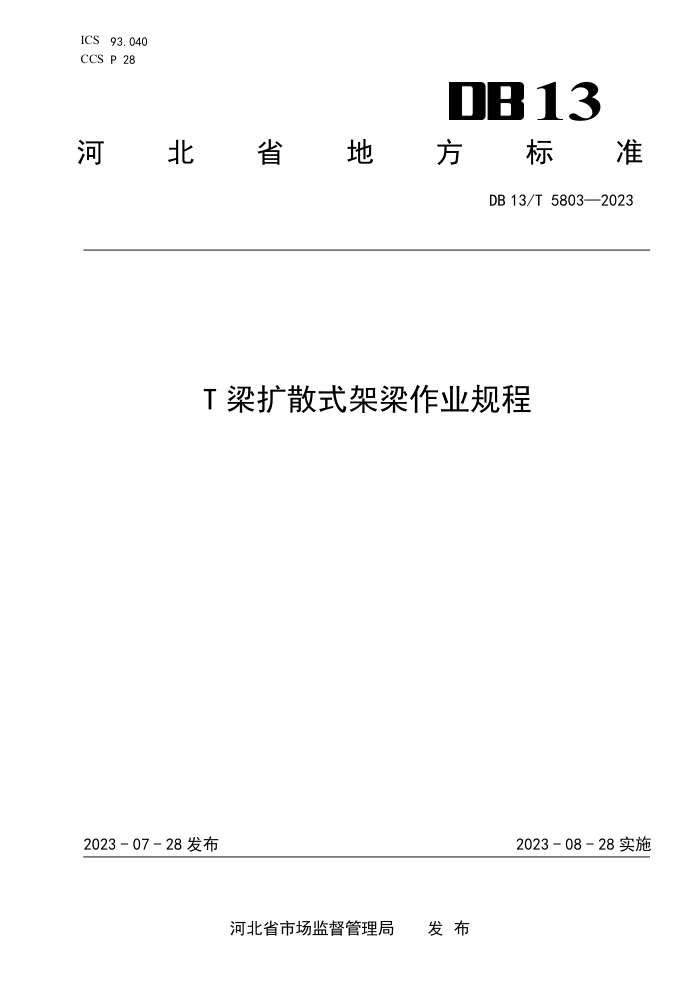

ICS93.040 CCS P 28
DB13
河東北東 省地 電方标准
DB 13/T 5803—2023
T梁扩散式架梁作业规程
2023-08-28实施
2023-07-28发布
河北省市场监督管理局 发布 DB13/T5803—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由河北省交通运输厅提出并归口。 本文件起草单位：河北省交通运输厅公路管理局、中建路桥集团有限公司、秦皇岛路桥建设开
发有限公司、河北工业大学、河北盛通公路建设有限公司、保定职业技术学院、天津高速公路集团有限公司、山西省公路局阳泉分局。
本文件主要起草人：乔建刚、秦娟、汤东升、霍东辉、李国清、王三亮、王杜鹃、吕少华、任鸿儒、王林山、付长海、王敏、宋俊达、马永利、程璨、胡鑫、张程程、冯仁科、李志刚、于长春、李维东、王春云、史果香、张存中、赵玉凤。
I DB13/T5803—2023
T梁扩散式架梁作业规程
1范围
本文件规定了T梁扩散式架梁的施工设备、架梁作业和安全质量验收。 本文件适用于桥墩高不超过50m，道路左右幅路间距大于3m的先简支后连续T梁桥架梁，其它简
支梁桥施工可参考执行。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 3811 起重机设计规范 GB/T 5905 起重机试验规范和程序 GB 8918 ：重要用途钢丝绳 GB/T14406通用门式起重机 GB 26469 架桥机安全规程 GB/T26470架桥机通用技术条件 GB 50204 混凝土结构工程施工质量验收规范 GB 50278 起重设备安装工程施工及验收规范 GB 50666 混凝土结构工程施工规范 JTG/T F50 公路桥涵施工技术规范 JTG F80/1 公路工程质量检验评定标准第一册土建工程
3术语和定义
下列术语和定义适用于本文件。
3. 1
扩散式架梁diffusiontypegirder 纵向由中间向两边架梁的方法。
4施工设备
4.1起重设备
起重设备应符合GB/T14406的相关要求，额定起重量应不小于起重物重量的1.1倍。 4.2运梁设备
运梁设备应符合JTG/TF50的相关要求，额定载重量应不小于T梁重量的1.1倍 4.3架桥机
.
架桥机应符合GB/T26470相关要求，额定起重量应不小于T梁重量的1.1倍。 4.4其它仪器设备和工具 4.4.1模板、垫块应符合GB50666的相关要求。 4.4.2 ：振捣设备应符合JTG/TF50的相关要求，宜使用附着式振捣器和插入式振捣棒。 4.4.3 3钢丝绳应符合GB8918的相关要求。 4.4.4 +滑道应符合GB/T14406通用门式起重机的相关要求。
1
