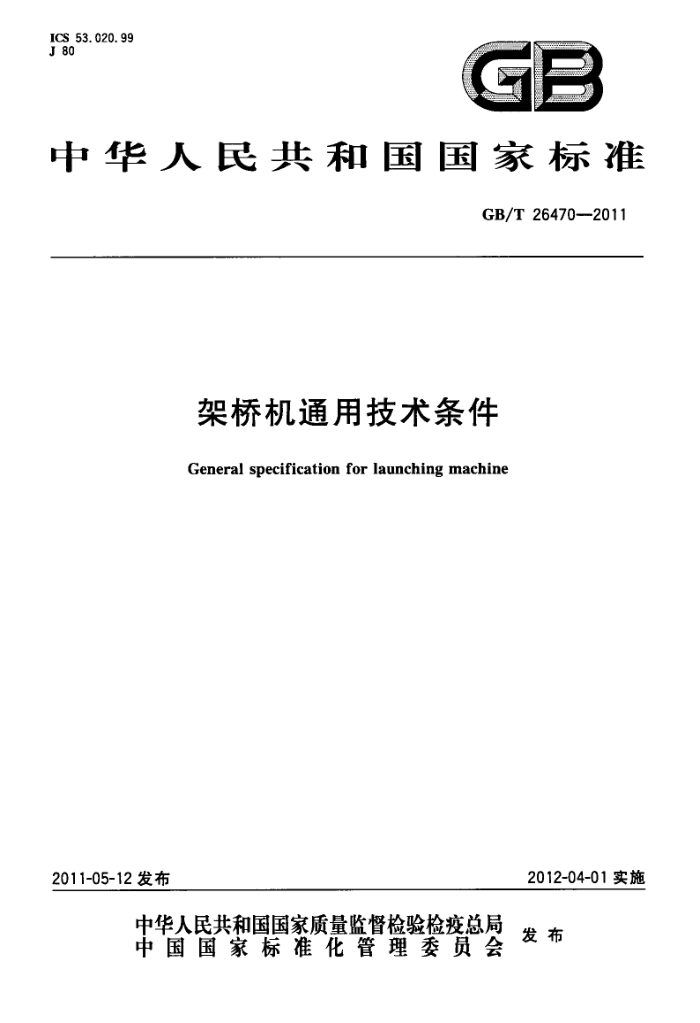

ICS 53.020.99 J 80
C
中华人民共和国国家标准
GB/T26470-2011
架桥机通用技术条件
General specification for launching machine
2012-04-01实施
2011-05-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26470—2011
目 次
前言范围
1
规范性引用文件 3术语和定义
2
41
型式与基本参数技术要求
U
5 6 7 检验规则· 8 标志、包装、运输及贮存
..
7
试验方法
19 22 23 GB/T 26470—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准负责起草单位：国家起重运输机械质量监督检验中心、郑州新大方重工科技有限公司。 本标准参加起草单位：北京万桥兴业机械有限公司、福建省特种设备监督检验所、秦皇岛天业通联
重工股份有限公司、浙江中建路桥设备有限公司、石家庄铁道学院国防交通研究所、郑州市华中建机有限公司、郑州市华中路桥设备有限公司、郑州江河重工有限公司、南通力威机械有限公司。
本标准主要起草人：陶天华、陈浩、刘亚斌、谢靖、王小平、魏福祥、赵建华、刘嘉武、倪建中、陶英喜、 宋海杰、丁邦建。
H GB/T26470—2011
架桥机通用技术条件
1范围
本标准规定了架桥机的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、包装、 运输及贮存。
本标准适用于额定起重量不大于2000t的公路架桥机和铁路架桥机。本标准不包括在铁路线上运行的架桥机用平车。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志（ISO780） GB/T 700 碳素结构钢（ISO630) GB755旋转电机定额和性能（IEC60034-1) GB/T985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口（ISO9692-1) GB/T 985.2 埋弧焊的推荐坡口（ISO9692-2） GB/T1228 钢结构用高强度大六角头螺栓（ISO7412） GB/T1229 钢结构用高强度大六角螺母（ISO4775） GB/T1230 钢结构用高强度垫圈（ISO7416） GB/T1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T1591 低合金高强度结构钢 GB 2893 安全色（ISO3864-1） GB/T3323 金属熔化焊焊接接头射线照相（EN1435） GB/T3632 钢结构用扭剪型高强度螺栓连接副 GB/T3766 液压系统通用技术条件（ISO4413） GB/T3811--2008起重机设计规范 GB/T4162--2008锻轧钢棒超声检测方法（ASTME2375：2004） GB4208外壳防护等级（IP代码）（IEC60529） GB5226.2机械安全机械电气设备第32部分：起重机械技术条件（IEC60204-32) GB/T5905起重机试验规范和程序（ISO4310) GB6067.1一2010起重机械安全规程第1部分：总则 GB8918重要用途钢丝绳（ISO3154） GB/T8923涂装前钢材表面锈蚀等级和除锈等级（ISO8501-1） GB/T9286色漆和清漆漆膜的划格试验（ISO2409） GB/T10051.110051.12—2010起重吊钩 GB/T10095（所有部分）圆柱齿轮精度制[ISO1328（所有部分）］ GB/T11352 2一般工程用铸造碳钢件（ISO3755，ISO4990） GB/T13306标牌
I GB/T26470—2011
GB/T13384 机电产品包装通用技术条件 GB/T14406一2011通用门式起重机 GB15052起重机安全标志和危险图形符号总则(ISO13200) GB/T21972.1起重及冶金用变频调速三相异步电动机技术条件 牛第1部分：YZP系列起重及冶
金用变频调速三相异步电动机
GB26469—2011架桥机安全规程 GB 50017 钢结构设计规范 JB/T6392 起重机车轮 JB/T6406 电力液压鼓式制动器 JB/T7019 盘式制动器制动盘 JB/T7020 电力液压盘式制动器 JB/T7076 YEZS系列起重用双速锥形转子制动三相异步电动机技术条件 JB/T7077 YZRE系列起重及冶金用电磁制动绕线转子三相异步电动机技术条件 JB/T7842 YZR-Z系列起重专用绕线转子三相异步电动机技术条件 JB/T8110.1 起重机弹簧缓冲器 JB/T8110.2 起重机橡胶缓冲器 JB/T8398 双辐板压制滑轮 JB/T8437 起重机械无线遥控装置 JB/T8905.1 起重机用三支点减速器 JB/T8905.2 起重机用底座式减速器 JB/T8905.3 起重机用立式减速器 JB/T8905.4 起重机用套装式减速器 JB/T8955 YZR2系列起重及冶金用绕线转子三相异步电动机 技术条件 JB/T9003 起重机用三合一减速器 JB/T9005（所有部分）起重机用铸造滑轮 JB/T9006（所有部分）起重机用铸造卷简 JB/T10104 YZ系列起重及冶金用三相异步电动机技术条件 JB/T10105 YZR系列起重及冶金用绕线转子三相异步电动机 技术条件 JB/T10360 YZ2系列起重及冶金用三相异步电动机技术条件 JB/T10559 起重机械无损检测钢焊缝超声检测 JB/T10816 起重机用底座式硬齿面减速器 JB/T10817 起重机用三支点硬齿面减速器 JB/T10833 起重机用聚氨酯缓冲器 JG/T5078.1 建筑机械与设备焊接滑轮
3术语和定义
下列术语和定义适用于本文件。
3. 1
架桥机launchingmachine 支承在桥梁结构上、可沿纵向自行变换支承位置、用于将预制桥梁梁体（包括整孔梁体、整跨梁片、
节段梁体、非整跨梁片）安装在桥墩（台）指定位置的一种专用起重机。
常见架桥机的结构形式如图1～图9所示。
2
