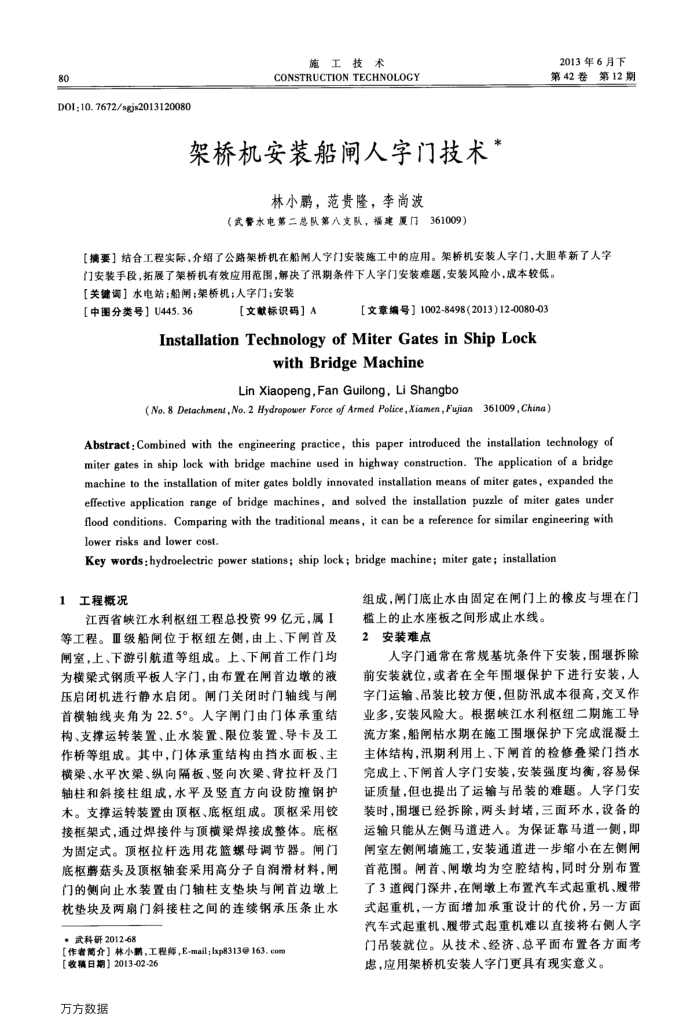

架桥机安装船闸人字门技术
林小鹏，范贵隆，李尚波
（武誉水电第二总队第八文队，福建厦门361009）
2013年6月下第42卷第12期
【摘要】结合工程实际，介绍了公路架桥机在船用人字门安装施工中的应用。架桥机安装人字门，大胆革新了人字
门安装手段，拓展了架桥机有效应用范围，解决了汛期条件下人字门安装难题，安装风险小，成本较低。【关键调】水电站；船闸；架桥机；人字门；安装
[中图分类号】U445.36
[文献标识码】A
【文章编号】1002-8498（2013)12-0080-03
InstallationTechnologyof MiterGatesin ShipLock
withBridge Machine
Lin Xiaopeng,Fan Guilong,Li Shangbo
(No. 8 Detachment,No. 2 Hydropower Force of Armed Police,Xiamen,Fujian361009, China)
Abstract: Combined with the engineering practice, this paper introduced the installation technology of miter gates in ship lock with bridge machine used in highway construction. The application of a bridge machine to the installation of miter gates boldly innovated installation means of miter gates, expanded the effective application range of bridge machines, and solved the installation puzzle of miter gates under flood conditions. Comparing with the traditional means, it can be a reference for similar engineering with lower risks and lower cost.
Key words:hydroelectric power stations; ship lock; bridge machine; miter gate; installation
1工程概况
江西省峡江水利枢纽工程总投资99亿元，属I 等工程。Ⅲ级船闸位于枢纽左侧，由上、下闸首及闸室，上、下游引航道等组成。上、下闸首工作门均为横梁式钢质平板人字门，由布置在闸首边墩的液压启闭机进行静水启闭。闸门关闭时门轴线与闸首横轴线夹角为22.5°。人字闸门由门体承重结构、支撑运转装置、止水装置、限位装置、导卡及工作桥等组成。其中，门体承重结构由挡水面板、主横梁、水平次架、纵向隔板、竖向次梁、背拉杆及门轴柱和斜接柱组成，水平及竖直方向设防撞钢护木。支撑运转装置由顶枢、底枢组成。顶枢采用铰接框架式，通过焊接件与顶横梁焊接成整体。底枢为固定式。顶枢拉杆选用花篮螺母调节器。闸门底枢蘑菇头及顶枢轴套采用高分子自润滑材料，闸门的侧向止水装置由门轴柱支垫块与闸首边墩上枕垫块及两扇门斜接柱之间的连续钢承压条止水
·武科研2012-68
[作者简介】林小附，工程师，E-mail;lsp8313@163.com
[收稿日期】2013-02-26 万方数据
组成，闸门底止水由固定在闸门上的橡皮与埋在门
槛上的止水座板之间形成止水线。 2安装难点
