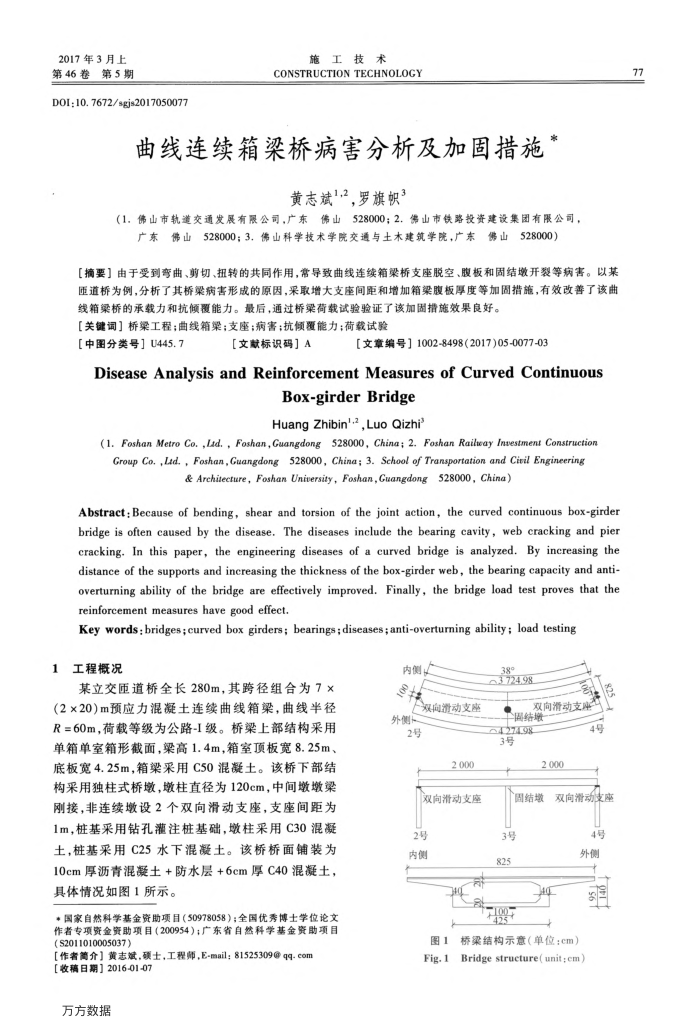

2017年3月上第46卷第5期
DOI:10. 7672/sgjs2017050077
施工技术
CONSTRUCTIONTECHNOLOGY
曲线连续箱梁桥病害分析及加固措施
黄志斌1,2，罗旗帜3
（1.佛山市轨道交通发展有限公司，广东佛山528000；2.佛山市铁路投资建设集团有限公司，
广东佛山528000；3，佛山科学技术学院交通与土木建筑学院，广东佛山528000）
【摘要】由于受到弯曲、剪切、扭转的共同作用，常导致曲线连续箱梁桥支座脱空、腹板和固结墩开裂等病害。以某匝道桥为例，分析了其桥粱病害形成的原因，采取增大支座间距和增加箱梁腹板厚度等加固措施，有效改善了该曲
线箱梁桥的承载力和抗倾覆能力。最后，通过桥梁荷载试验验证了该加固措施效果良好。【关键词】桥梁工程：曲线箱梁：支座：病害：抗倾覆能力：荷载试验
【中图分类号】U445.7
【文献标识码］A
【文章编号】1002-8498(2017)05-0077-03
DiseaseAnalysis andReinforcementMeasures of Curved Continuous
Box-girder Bridge Huang Zhibin'-2,Luo Qizhi
(1.Foshan Metro Co.,Lad.,Foshan,Guangdong 528000,China; 2.Foshan Raileay Insestment Construction Group Co. ,Ld. , Foshan,Guangdong 528000, China; 3. School of Transportation and Cieil Engineering
& Architecture,Foshan University,Foshan,Guangdong528000,China
Abstract:Because of bending, shear and torsion of the joint action, the curved continuous box-girder bridge is often caused by the disease. The diseases include the bearing cavity, web cracking and pier cracking. In this paper, the engineering diseases of a curved bridge is analyzed. By increasing the distance of the supports and increasing the thickness of the box-girder web, the bearing capacity and anti-overturning ability of the bridge are effectively improved. Finally, the bridge load test proves that the reinforcement measures have good effect.
Key words : bridges ; curved box girders; bearings ; diseases ; anti-overturning ability; load testing
工程概况
某立交匝道桥全长280m，其跨径组合为7×(2×20)m预应力混凝土连续曲线箱梁，曲线半径 R=60m，荷载等级为公路-I级。桥梁上部结构采用单箱单室箱形载面.梁高1.4m.箱室顶板宽8.25m 底板宽4.25m，箱梁采用C50混凝土。该桥下部结构采用独柱式桥墩，墩柱直径为120cm，中间墩墩梁刚接，非连续墩设2个双向滑动支座，支座间距为 1m，桩基采用钻孔灌注桩基础，墩柱采用C30混凝土，桩基采用C25水下混凝土。该桥桥面铺装为 10cm厚沥青混凝土+防水层+6cm厚C40混凝土，具体情况如图1所示。
+国家自然科学基金资助项目（50978058）；全国优秀博士学位论文作者专项资金资助项目（200954)；广东省自然科学基金资助项目(S2011010005037)
[作者简介】黄志斌，硕士，工程师，E-mail；81525309@qq.com
【收稿日期】2016-01-07 万方数据
内侧长
双向滑动支座
外侧 2号
2000 双向滑动支座
2号内侧
城
380
3724.98
双向滑动支序温结嫩
54.274.98 3号
2.000
固结墩
3号 825
4号
双向滑动支座
4号外侧
其
40
桥结构示意（单位：cm）
图1
Fig.1
Bridge structure(unit : cm)
