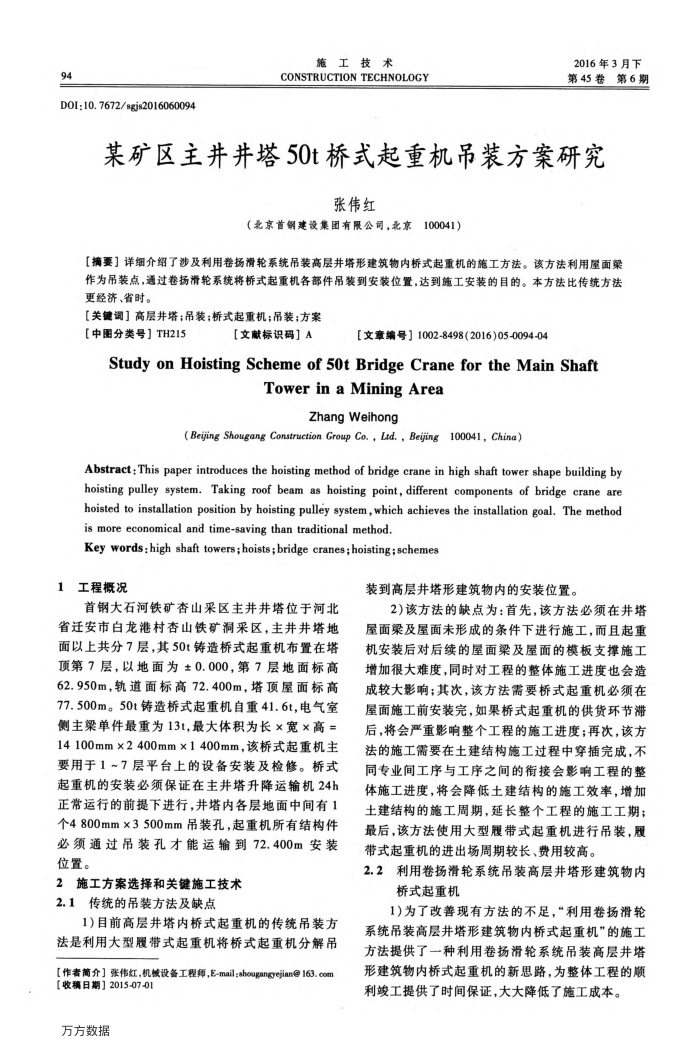

94
D0l:10.7672/sgjs2016060094
施工技术
CONSTRUCTIONTECHNOLOGY
2016年3月下第45卷第6期
某矿区主井井塔50t桥式起重机吊装方案研究
张伟红
（北京首钢建设集团有限公司，北京100041)
【摘要】详细介绍了涉及利用卷扬滑轮系绕吊装高层井塔形建筑物内桥式起重机的施工方法。该方法利用屋面梁作为吊装点，通过卷扬滑轮系统将桥式起重机各部件吊装到安装位置，达到施工安装的目的。本方法比传统方法更经济、省时。
【关键调】高层井塔；吊装；桥式起重机；吊装；方案
【中图分类号】TH215
【文献标识码】A
【文章编号】1002-8498(2016)05-0094-04
StudyonHoistingSchemeof 5otBridgeCranefortheMainShaft
TowerinaMiningArea
Zhang Weihong
(Bejing Shougang Construction Group Co.，Lad.,Beijing100041,China）
Abstract: This paper introduces the hoisting method of bridge crane in high shaft tower shape building by hoisting pulley system.Taking roof beam as hoisting point,different components of bridge crane are hoisted to installation position by hoisting pulley system,which achieves the installation goal. The method is more economical and time-saving than traditional method.
Key words:high shaft towers;hoists;bridge cranes;hoisting;schemes
1工程概况
首钢大石河铁矿杏山采区主井井塔位于河北省迁安市白龙港村杏山铁矿洞采区，主井井塔地面以上共分7层，其50t铸造桥式起重机布置在塔顶第7层，以地面为±0.000，第7层地面标高 62.950m，轨道面标高72.400m，塔顶屋面标高 77.500m。50t铸造桥式起重机自重41.6t，电气室侧主梁单件最重为13t,最大体积为长×宽×高= 14100mm×2400mm×1400mm，该桥式起重机主要用于1~7层平台上的设备安装及检修。桥式起重机的安装必须保证在主井塔升降运输机24h 正常运行的前提下进行，井塔内各层地面中间有1 个4800mm×3500mm吊装孔，起重机所有结构件必须通过吊装孔才能运输到72.400m安装位置。
2施工方案选择和关键施工技术 2.1传统的吊装方法及缺点
1)目前高层井塔内桥式起重机的传统吊装方法是利用大型履带式起重机将桥式起重机分解吊【作者简介】张伟红，机械设备工程师，E-mail：shougangyejian@163.com
【收稿日期】2015-07-01 万方数据
装到高层井塔形建筑物内的安装位置。
2)该方法的缺点为：首先，该方法必须在井塔屋面梁及屋面未形成的条件下进行施工，而且起重机安装后对后续的屋面梁及屋面的模板支撑施工增加很大难度，同时对工程的整体施工进度也会造成较大影响；其次，该方法需要桥式起重机必须在屋面施工前安装完，如果桥式起重机的供货环节滞后，将会严重影响整个工程的施工进度；再次，该方法的施工需要在土建结构施工过程中穿插完成，不同专业间工序与工序之间的衔接会影响工程的整体施工进度，将会降低土建结构的施工效率，增加土建结构的施工周期，延长整个工程的施工工期；最后，该方法使用大型履带式起重机进行吊装，履带式起重机的进出场周期较长、费用较高。
2.2利用卷扬滑轮系统吊装高层井塔形建筑物内
桥式起重机
1)为了改善现有方法的不足，“利用卷扬滑轮系统吊装高层井塔形建筑物内桥式起重机”的施工方法提供了一种利用卷扬滑轮系统吊装高层井塔形建筑物内桥式起重机的新思路，为整体工程的顺利峻工提供了时间保证，大大降低了施工成本。
