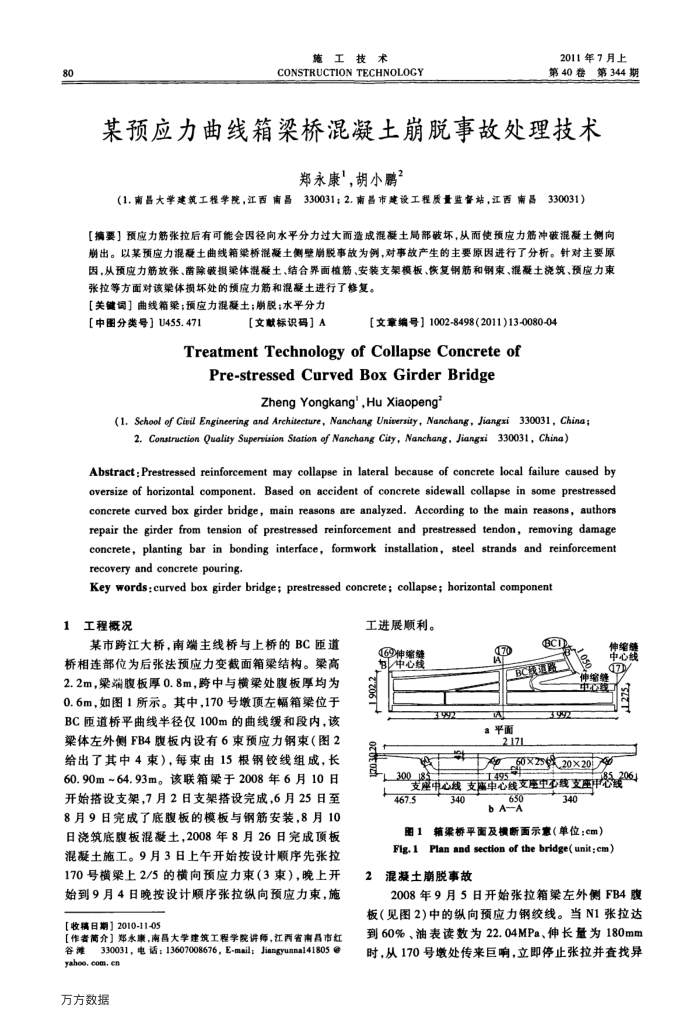

某预应力曲线箱梁桥混凝土崩脱事故处理技术
郑永康"，胡小鹏？
（1.南昌大学建筑工程学院，江西南昌
330031；2.南昌市建设工程质量监督站，江西南昌
330031)
【摘要】预应力筋张拉后有可能会因径向水平分力过大而造成混凝土局部破坏，从而使预应力筋冲破混凝土侧向期出。以某预应力混凝土曲线箱梁桥混凝土侧壁崩脱事故为例，对事故产生的主要原因进行了分析。针对主要原因，从预应力筋放张、凿除破损梁体混凝土、结合界面植筋、安装支架模板、恢复钢筋和钢束、混凝土浇筑、预应力束
张拉等方面对该架体损坏处的预应力筋和混疑土进行了修复。【关键词］曲线箱梁；预应力混凝土；崩脱；水平分力
[中图分类号】U455.471
【文献标识码］A
[文章编号】1002-8498(2011)13-0080-04
TreatmentTechnologyofCollapseConcreteof
Pre-stressed Curved Box Girder Bridge
Zheng Yongkang',Hu Xiaopeng"
(1. School of Civil Engineering and Architecture, Nanchang Unieersity, Nanchang, Jiangxi 330031, China;
2. Construction Quality Supersision Station of Nanchang City, Nanchang, Jiangxi 330031, China)
Abstract:Prestressed reinforcement may collapse in lateral because of concrete local failure caused by oversize of horizontal component. Based on accident of concrete sidewall collapse in some prestressed concrete curved box girder bridge, main reasons are analyzed. According to the main reasons, authors repair the girder from tension of prestressed reinforcement and prestressed tendon, removing damage concrete, planting bar in bonding interface, formwork installation, steel strands and reinforcement recovery and concrete pouring-
Key words: curved box girder bridge; prestressed concrete; collapse; horizontal component
工程概况
某市跨江大桥，南端主线桥与上桥的BC匝道
桥相连部位为后张法预应力变截面箱梁结构。梁高 2.2m，梁端腹板厚0.8m，跨中与横梁处腹板厚均为 0.6m，如图1所示。其中，170号墩顶左幅箱梁位于 BC匝道桥平曲线半径仅100m的曲线缓和段内，该梁体左外侧FB4腹板内设有6束预应力钢束（图2 给出了其中4束），每束由15根钢铰线组成，长 60.90m~64.93m。该联箱梁于2008年6月10日开始搭设支架，7月2日支架搭设完成，6月25日至 8月9日完成了底腹板的模板与钢筋安装，8月10 日浇筑底腹板混凝土，2008年8月26日完成顶板混凝土施工。9月3日上午开始按设计顺序先张拉 170号横梁上2/5的横向预应力束（3束），晚上开始到9月4日晚按设计顺序张拉纵向预应力束，施
【收稿日期】2010-11-05
【作者介】郑康，南昌大学建筑工程学院讲师，江西省南昌市红谷滩330031，电话：13607008676，E-mail：Jiangyunna141805@
yahoo, com,cn 万方数据
工进展顺利。
@伸缩缝中心线
1902.2 李
@C EC线通路
达 a平面 2.171
伸缩缝年心线
05
? 伸缩缝
1275 中心线
60×2520×20796 御
300.185
1495
5.2061
我支属单心线支座中心线支座甲心线
支座中心线
467.5 图1 Flg.1
340
650 bA-A
340
箱案桥平面及横断面示（单位：cm） Plan and section of the bridge(unit:cm)
混凝士崩脱事故
2008年9月5日开始张拉箱梁左外侧FB4腹板（见图2)中的纵向预应力钢绞线。当N1张拉达到60%、油表读数为22.04MPa、伸长量为180mm 时，从170号墩处传来巨响，立即停止张拉并查找异
