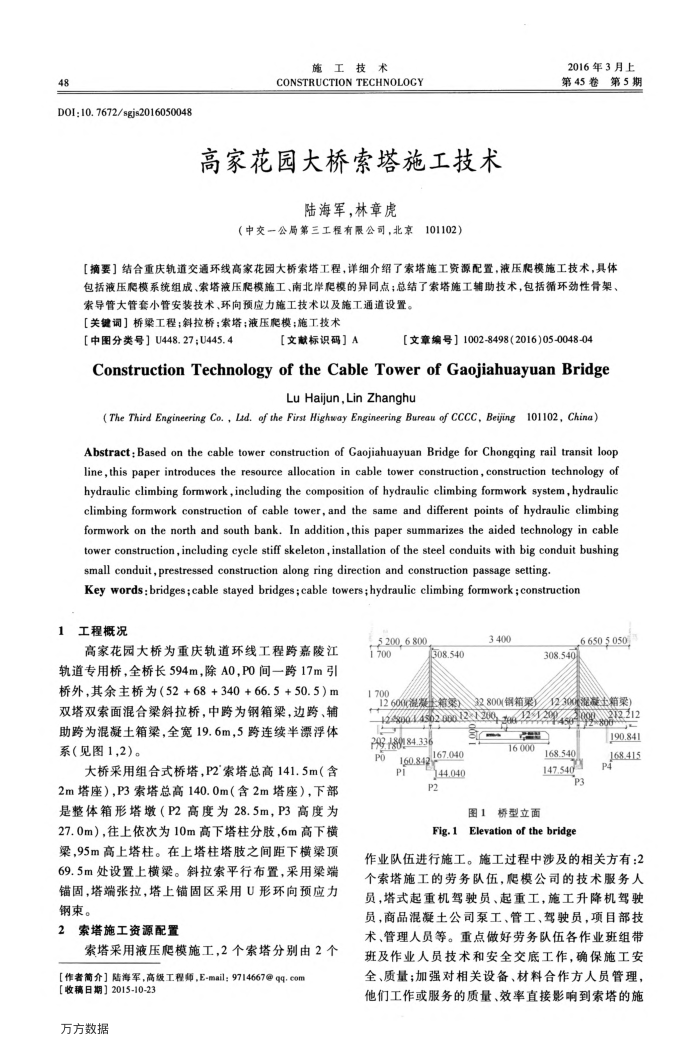

48
D0I:10. 7672/sgjs2016050048
施工技
术
CONSTRUCTION TECHNOLOGY
高家花园大桥索塔施工技术
陆海军，林章虎
（中交一公局第三工程有限公司，北京101102）
2016年3月上第45卷第5期
【摘要】结合重庆轨道交通环线高家花园大桥索塔工程，详细介绍了索塔施工资源配置，液压爬模施工技术，具体包括液压爬模系统组成、索塔液压爬模施工、南北岸爬模的异同点；总结了索塔施工辅助技术，包括循环劲性骨架、
索导管大管套小管安装技术、环向预应力施工技术以及施工通道设置。【关键调】桥梁工程：斜拉桥：索塔：液压爬模：施工技术
[中图分类号】U448.27;U445.4
【文献标识码】A
【文章编号】1002-8498(201605-0048-04
ConstructionTechnologyof theCableTower of GaojiahuayuanBridge
Lu Haijun,Lin Zhanghu
( The Third Engineering Co. , Lud. of the First Highway Engineering Bureau of CCCC, Beijing 101102, China) Abstract:Based on the cable tower construction of Gaojiahuayuan Bridge for Chongqing rail transit loop line,this paper introduces the resource allocation in cable tower construction, construction technology of hydraulic climbing formwork,including the composition of hydraulic climbing formwork system,hydraulic climbing formwork construction of cable tower, and the same and different points of hydraulic climbing formwork on the north and south bank. In addition,this paper summarizes the aided technology in cable tower construction,including cycle stiff skeleton,installation of the steel conduits with big conduit bushing small conduit,prestressed construction along ring direction and construction passage setting.
Key words : bridges; cable stayed bridges; cable towers ; hydraulic climbing formwork ;construction
1工程概况
高家花园大桥为重庆轨道环线工程跨嘉陵江轨道专用桥，全桥长594m，除A0，PO间一跨17m引桥外，其余主桥为（52+68+340+66.5+50.5）m 双塔双索面混合梁斜拉桥，中跨为钢箱梁，边跨、辅助跨为混凝土箱梁，全宽19.6m，5跨连续半漂浮体系（见图1,2)。
大桥采用组合式桥塔，P2索塔总高141.5m（含 2m塔座），P3索塔总高140.0m（含2m塔座），下部是整体箱形塔墩（P2高度为28.5m，P3高度为 27.0m），往上依次为10m高下塔柱分肢，6m高下横梁，95m高上塔柱。在上塔柱塔肢之间距下横梁顶 69.5m处设置上横梁。斜拉索平行布置，采用梁端锚固，塔端张拉，塔上锚固区采用U形环向预应力
钢束。 2
索塔施工资源配置
索塔采用液压爬模施工，2个索塔分别由2个【作者简介】陆海军，高级工程师，E-mail：9714667@qq.com
【收稿日期】2015-10-23 万方数据
5.200,6.800 1700
308.540
3 400
6.650.5.050
308.540
0061
12600源箱果22800（钢箱果）
300混菱土箱柔）
sb22204z22o222
293.18184.336
PO
167.040 160.842
P1
44.040 P2
16 000
168.540 147.54
P3
图1桥型立面
Fig.1 Elevation of the bridge
190.841 168.415 P4
作业队伍进行施工。施工过程中涉及的相关方有：2 个索塔施工的劳务队伍，爬模公司的技术服务人员，塔式起重机驾驶员、起重工，施工升降机驾驶员，商品混凝土公司泵工、管工、驾驶员，项目部技术、管理人员等。重点做好劳务队伍各作业班组带班及作业人员技术和安全交底工作，确保施工安全、质量；加强对相关设备、材料合作方人员管理，他们工作或服务的质量、效率直接影响到索塔的施
