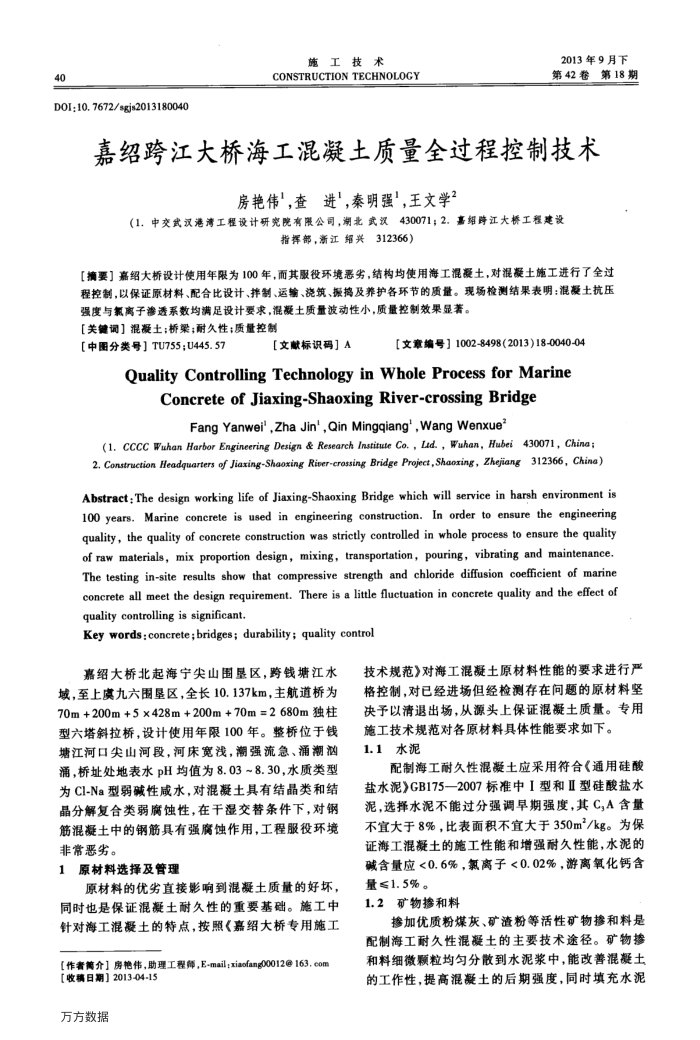

40
DOI;10. 7672/sgjs2013180040
施工技术
CONSTRUCTION TECHNOLOGY
2013年9月下第42卷
第18期
嘉绍跨江大桥海工混凝土质量全过程控制技术
房艳伟"，查进，秦明强，王文学？
（1.中交武汉港湾工程设计研究院有限公司，潮北武汉430071；2.嘉绍跨江大桥工程建设
指挥部，浙江绍兴312366）
【摘要】嘉绍大桥设计使用年限为100年，而其服役环境恶劣，结构均使用海工混凝土，对混凝土施工进行了全过程控制，以保证原材料、配合比设计、拌制、运输、浇筑、振捣及养护各环节的质量。现场检测结果表明：混凝土抗压强度与氧离子渗透系数均满足设计要求，混凝土质量波动性小，质量控制效果显著。
【关键调】混凝土；桥巢；耐久性；质量控制
【中图分类号】TU755;U445.57
【文献标识码］A
【文章编号】1002-8498（2013)18-0040-04
QualityControllingTechnologyinWholeProcessforMarine
ConcreteofJiaxing-ShaoxingRiver-crossingBridge
Fang Yanwei',Zha Jin',Qin Mingqiang',Wang Wenxue”
(1, CCCC Wuhan Harbor Engineering Design & Research Institute Co. , Lad., Wuhan, Hubei 430071, China; 2. Construction Headquarters of Jiaxing-Shaoxing River-crossing Bridge Project,Shaoxing, Zhejiang 312366, China)
Abstract; The design working life of Jiaxing-Shaoxing Bridge which will service in harsh environment is 100 years.Marine concrete is used in engineering construction. In order to ensure the engineering quality, the quality of concrete construction was strictly controlled in whole process to ensure the quality of raw materials, mix proportion design, mixing, transportation, pouring, vibrating and maintenance. The testing in-site results show that compressive strength and chloride diffusion coefficient of marine concrete all meet the design requirement. There is a little fluctuation in concrete quality and the effect of quality controlling is significant.
Key words:concrete;bridges; durability; quality control
嘉绍大桥北起海宁尖山围垦区，跨钱塘江水域，至上虞九六围垦区，全长10.137km，主航道桥为 70m+200m+5×428m+200m+70m=2680m独柱型六塔斜拉桥，设计使用年限100年。整桥位于钱塘江河口尖山河段，河床宽浅，潮强流急、涌潮涵涌，桥址处地表水pH均值为8.03~8.30，水质类型为CI-Na型弱碱性咸水，对混凝土具有结晶类和结晶分解复合类弱腐蚀性，在干湿交替条件下，对钢筋混凝土中的钢筋具有强腐蚀作用，工程服役环境非常恶劣。
原材料选择及管理 1
原材料的优劣直接影响到混凝土质量的好坏，同时也是保证混凝土耐久性的重要基础。施工中针对海工混凝土的特点，按照《嘉绍大桥专用施工
【作者萬介】房艳伟，助理工程师，E-mailxiaofang00012@163.com
[收稿日期】2013-04-15 万方数据
技术规范》对海工混凝土原材料性能的要求进行严格控制，对已经进场但经检测存在间题的原材料坚决予以清退出场，从源头上保证混凝土质量。专用
施工技术规范对各原材料具体性能要求如下。 1.1水泥
配制海工耐久性混凝土应采用符合《通用硅酸盐水泥》GB175—2007标准中I型和I型硅酸盐水泥，选择水泥不能过分强调早期强度，其C,A含量不宜大于8%，比表面积不宜大于350m/kg。为保证海工混凝土的施工性能和增强耐久性能，水泥的碱含量应<0.6%，氯离子<0.02%，游离氧化钙含量≤1.5%。
1.2矿物掺和料
掺加优质粉煤灰、矿渣粉等活性矿物掺和料是配制海工耐久性混凝土的主要技术途径。矿物掺和料细微颗粒均匀分散到水泥浆中，能改善混凝土的工作性，提高混凝土的后期强度，同时填充水泥
