2013年4月
化肥工业

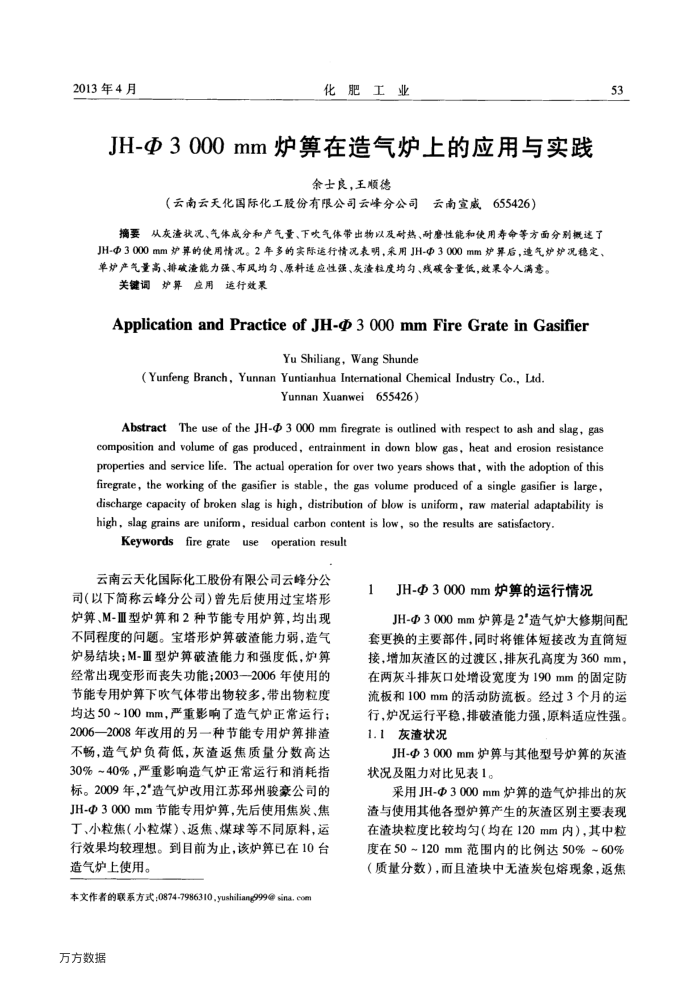

JH-Φ3000mm炉算在造气炉上的应用与实践
余士良，王顺德
（云南云天化国际化工股份有限公司云峰分公司云南宣威655426）
摘要从灰渣状况、气休成分和产气量、下吹气体带出物以及耐热、耐磨性能和使用寿命等方面分别概速了 JH-中3000mm炉算的使用情况。2年多的实际运行情况表明，采用JH-Φ3000mm炉算后，造气炉炉况稳定，单炉产气量高、排破渣能力强、布风均匀、原料适应性强、灰渣粒度均匀、残碳舍量低，效果今人满意。
关键调炉算应用运行效果
ApplicationandPractice of JH-@3OoOmmFireGrate inGasifier
Yu Shiliang,Wang Shunde
(Yunfeng Branch, Yunnan Yuntianhua Intermational Chemical Industry Co., Ltd.
YunnanXuanwei655426)
Abstract The use of the JH-p 3 000 mm firegrate is outlined with respect to ash and slag, gas composition and volume of gas produced, entrainment in down blow gas, heat and erosion resistance properties and service life. The actual operation for over two years shows that, with the adoption of this firegrate, the working of the gasifier is stable, the gas volume produced of a single gasifier is large, discharge capacity of broken slag is high, distribution of blow is uniform, raw material adaptability is high, slag grains are uniform, residual carbon content is low, so the results are satisfactory.
Keywordsfire grate use operation result
云南云天化国际化工股份有限公司云峰分公司（以下简称云峰分公司）曾先后使用过宝塔形炉算、M-Ⅲ型炉算和2种节能专用炉算，均出现不同程度的间题。宝塔形炉算破渣能力弱，造气炉易结块；M-Ⅲ型炉算破渣能力和强度低，炉算经常出现变形而丧失功能；2003--2006年使用的节能专用炉算下吹气体带出物较多，带出物粒度均达50~100mm，严重影响了造气炉正常运行； 2006一2008年改用的另一种节能专用炉算排渣不畅，造气炉负荷低，灰渣返焦质量分数高达 30%~40%，严重影响造气炉正常运行和消耗指标。2009年，2"造气炉改用江苏邵州骏豪公司的 JH-Φ3000mm节能专用炉算，先后使用焦炭、焦丁、小粒焦（小粒煤）、返焦、煤球等不同原料，运行效果均较理想。到目前为止，该炉算已在10台造气炉上使用。
本文作者的联系方式：0874-7986310,yushiliang999@sina.com 万方数据
1
JH-Φ3000mm炉算的运行情况
53
JH-Φ3000mm炉算是2"造气炉大修期间配
套更换的主要部件，同时将锥体短接改为直简短接，增加灰渣区的过渡区，排灰孔高度为360mm，在两灰斗排灰口处增设宽度为190mm的固定防流板和100mm的活动防流板。经过3个月的运行，炉况运行平稳，排破渣能力强，原料适应性强。 1.1灰渣状况
JH-Φ3000mm炉算与其他型号炉算的灰渣状况及阻力对比见表1。
采用JH-Φ3000mm炉算的造气炉排出的灰渣与使用其他各型炉算产生的灰渣区别主要表现在渣块粒度比较均匀（均在120mm内），其中粒度在50~120mm范围内的比例达50%~60%（质量分数），而且渣块中无渣炭包熔现象，返焦
