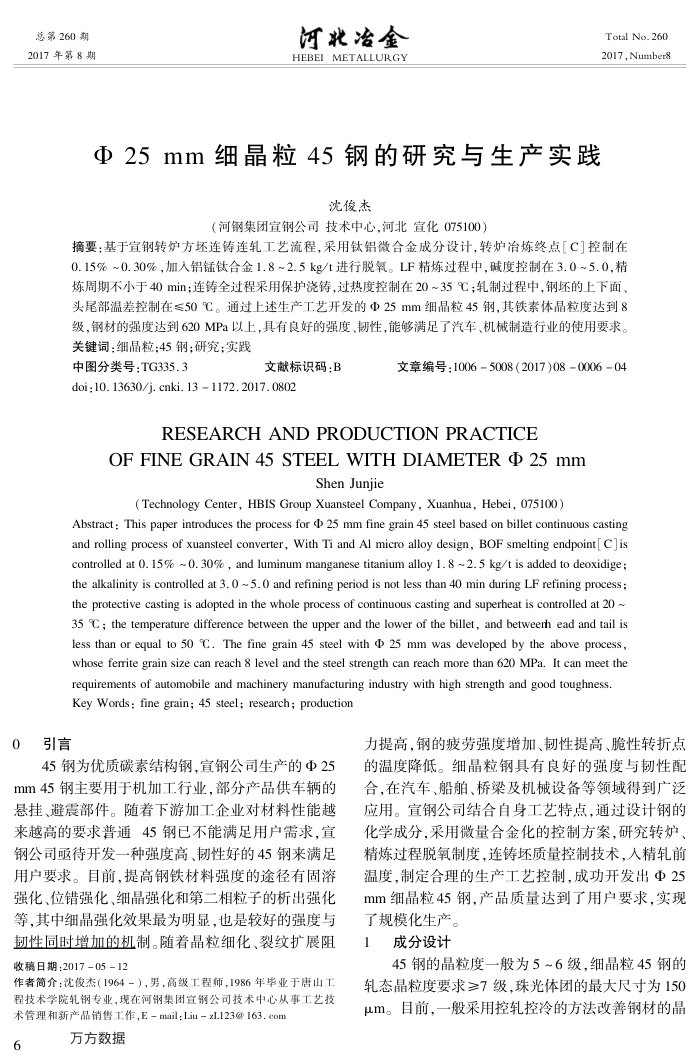

总第260期 2017年第8期
河北冶金 HEBEI METALLURGY
Φ25mm细晶粒45钢的研究与生产实践
沈俊杰
（河钢集团宣钢公司技术中心，河北宣化075100）
Total No. 260 2017,Number8
摘要：基于宣钢转炉方坏连铸连轧工艺流程，采用钛铝微合金成分设计，转炉冶炼终点[C]控制在 0.15%~0.30%，加人铝锰钛合金1.8~2.5kg/t进行脱氧。LF精炼过程中，碱度控制在3.0~5.0.精炼周期不小于40min；连铸全过程采用保护浇铸，过热度控制在20~35℃；轧制过程中，钢坏的上下面、头尾部温差控制在≤50℃。通过上述生产工艺开发的Φ25mm细晶粒45钢，其铁素体晶粒度达到8 级，钢材的强度达到620MPa以上，具有良好的强度、韧性，能够满足了汽车、机械制造行业的使用要求。关键词：细晶粒；45钢；研究；实践
中图分类号：TG335.3
文献标识码：B
doi:10. 13630/j. cnki. 13 1172.2017.0802
文章编号：10065008（2017)08000604
RESEARCHANDPRODUCTIONPRACTICE
OFFINEGRAIN45STEELWITHDIAMETERΦ25mm
Shen Junjie
( Technology Center, HBIS Group Xuansteel Company, Xuanhua, Hebei, 075100)
Abstract : This paper introduces the process for 25 mm fine grain 45 steel based on billet continuous casting and rolling process of xuansteel converter, With Ti and Al micro alloy design, BOF smelting endpoint[ C]is controlled at 0. 15% ~ 0. 30% , and luminum manganese titanium alloy 1. 8 ~ 2.5 kg/t is added to deoxidige : the alkalinity is controlled at 3. 0 ~ 5. 0 and refining period is not less than 40 min during LF refining process ; the protective casting is adopted in the whole process of continuous casting and superheat is controlled at 20 ~ 35 °C ; the temperature difference between the upper and the lower of the billet, and betweerh ead and tail is less than or equal to 50 °C. The fine grain 45 steel with 25 mm was developed by the above process, whose ferrite grain size can reach 8 level and the steel strength can reach more than 620 MPa. It can meet the requirements of automobile and machinery manufacturing industry with high strength and good toughness Key Words : fine grain; 45 steel; research; production
0
引言
45钢为优质碳素结构钢，宣钢公司生产的Φ25
mm45钢主要用于机加工行业，部分产品供车辆的悬挂、避震部件。随着下游加工企业对材料性能越来越高的要求普通45钢已不能满足用户需求，宣钢公司呕待开发一种强度高、韧性好的45钢来满足用户要求。目前，提高钢铁材料强度的途径有固溶强化、位错强化、细晶强化和第二相粒子的析出强化等，其中细晶强化效果最为明显，也是较好的强度与韧性同时增加的机制。随着晶粒细化、裂纹扩展阻收稿日期；2017-05-12
作者简介：沈俊杰（1964－），男，高级工程师，1986年毕业于唐山工程技术学院轧钢专业，现在河钢集团宣钢公司技术中心从事工艺技术管理和新产品销售工作，Email:LiuzL.123@163.com
6
万方数据
力提高，钢的疲劳强度增加、韧性提高、脆性转折点的温度降低。细晶粒钢具有良好的强度与韧性配合，在汽车、船舶、桥梁及机械设备等领域得到广泛应用。宣钢公司结合自身工艺特点，通过设计钢的化学成分，采用微量合金化的控制方案，研究转炉、精炼过程脱氧制度，连铸坏质量控制技术，人精轧前温度，制定合理的生产工艺控制，成功开发出Φ25 mm细晶粒45钢，产品质量达到了用户要求，实现
了规模化生产。 1
成分设计
45钢的晶粒度一般为5~6级，细晶粒45钢的轧态晶粒度要求≥7级，珠光体团的最大尺寸为150 μm。目前，一般采用控轧控冷的方法改善钢材的晶
