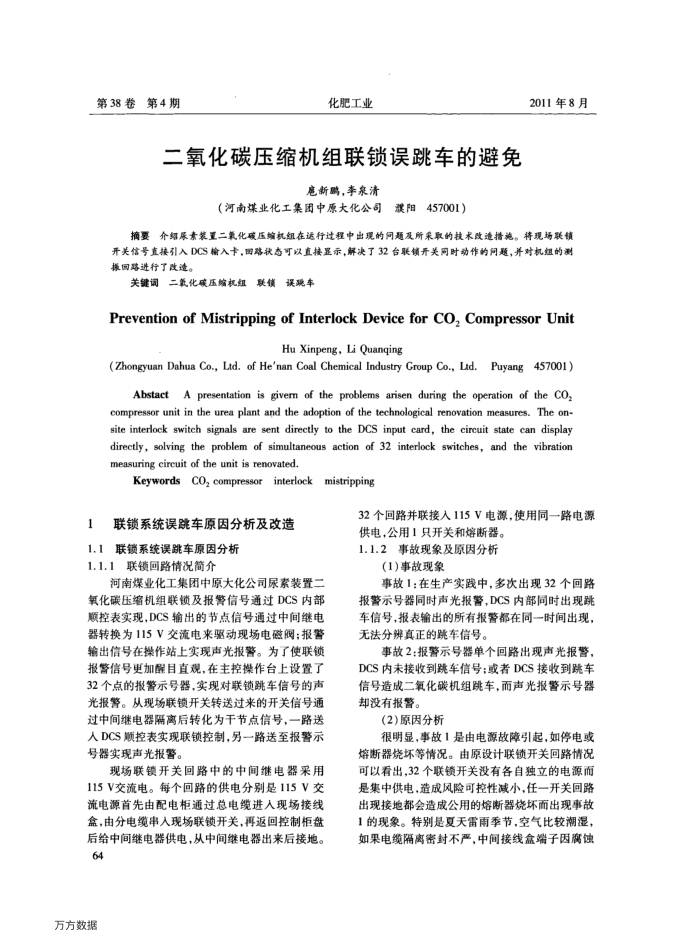

第38卷第4期
化肥工业
二氧化碳压缩机组联锁误跳车的避免
鹿新鹏，李泉清
（河南煤业化工集团中原大化公司濮阳457001）
2011年8月
摘要介绍尿素装置二氧化碳压端机组在运行过程中出现的问题及所采取的技术改造措施。将现场联锁开关信号直接引入DCS输入卡，国路状态可以直接显示，解决了32台联锁开关同时动作的问题，并对机组的测报国路进行了改造。
关键调二氧化碳压缩机组联锁误跳车
Prevention ofMistripping of Interlock DeviceforCO,CompressorUnit
Hu Xinpeng, Li Quanqing
(Zhongyuan Dahua Co., Ltd. of He'nan Coal Chemical Industry Group Co., Ld.Puyang457001)
Abstact
A presentation is givem of the problems arisen during the operation of the CO,
compressor unit in the urea plant and the adoption of the technological renovation measures. The on-site interlock switch signals are sent directly to the DCS input card, the circuit state can display directly, solving the problem of simultaneous action of 32 interlock switches, and the vibration measuring circuit of the unit is renovated.
mistripping
Keywords CO, compressor interlock
1
联锁系统误跳车原因分析及改造
1.1联锁系统误跳车原因分析 1.1.1联锁回路情况简介
河南煤业化工集团中原大化公司尿素装置二氧化碳压缩机组联锁及报警信号通过DCS内部顺控表实现，DCS输出的节点信号通过中间继电器转换为115V交流电来驱动现场电磁阀；报警输出信号在操作站上实现声光报警。为了使联锁报警信号更加醒目直观，在主控操作台上设置了 32个点的报警示号器，实现对联锁跳车信号的声光报警。从现场联锁开关转送过来的开关信号通过中间继电器隔离后转化为干节点信号，一路送人DCS顺控表实现联锁控制，另一路送至报警示号器实现声光报警。
现场联锁开关回路中的中间继电器采用 115V交流电。每个回路的供电分别是115V交流电源首先由配电柜通过总电缆进人现场接线盒，由分电缆串入现场联锁开关，再返回控制柜盘后给中间继电器供电，从中间继电器出来后接地。 64
万方数据
32个回路并联接入115V电源，使用同一路电源
供电，公用1只开关和熔断器。 1.1.2事故现象及原因分析
(1)事故现象
事故1：在生产实践中，多次出现32个回路报警示号器同时声光报警，DCS内部同时出现跳车信号，报表输出的所有报警都在同一时间出现，无法分辨真正的跳车信号。
事故2：报警示号器单个回路出现声光报警， DCS内未接收到跳车信号：或者DCS接收到跳车信号造成二氧化碳机组跳车，而声光报警示号器却没有报警。
(2)原因分析
很明显，事故1是由电源故障引起，如停电或熔断器烧坏等情况。由原设计联锁开关回路情况可以看出.32个联锁开关没有各自独立的电源而是集中供电，造成风险可控性减小，任一开关回路出现接地都会造成公用的熔断器烧坏而出现事故 1的现象。特别是夏天雷雨季节，空气比较潮湿，如果电缆隔离密封不严，中间接线盒端子因腐蚀
