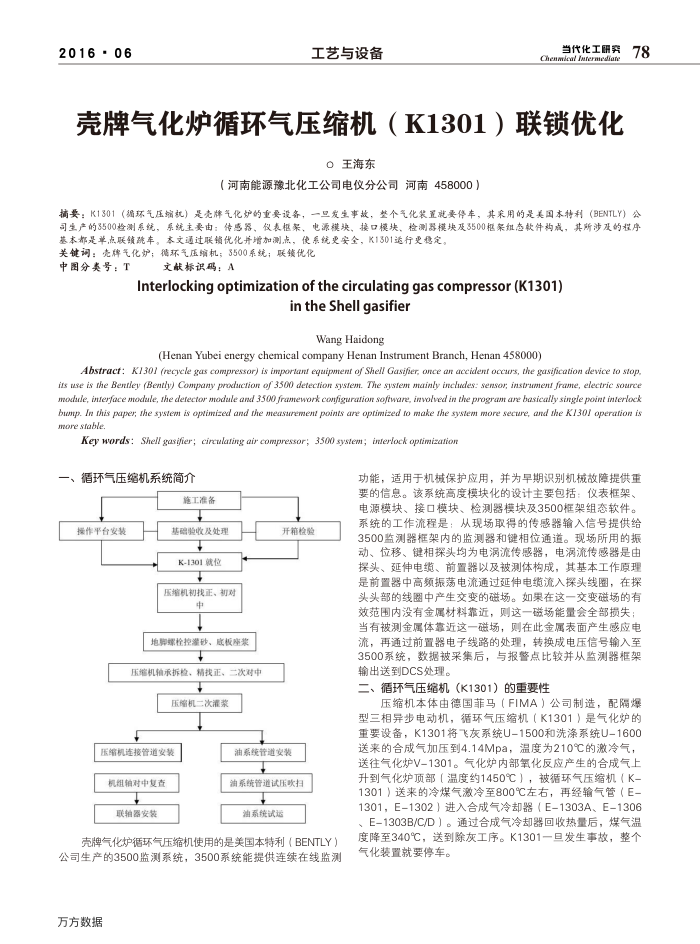

2016-06
工艺与设备
当代化工研究
hanm
壳牌气化炉循环气压缩机（K1301）联锁优化
O王海东
（河南能源豫北化工公司电仪分公司河南458000）
78
摘要：K1301（循环气压编就）是壳牌气化炉的重要设备，一旦发生事故，整个气化装置就委停车，其采用的是美国本特利（BENTLY）公司生产的3500检测系统，系统主要由：传感器，仪表枢架、电源模块，接口模块，检测器模块及3500框案组态款件构成，其所涉及的程序
基本都是单点联绩疏车。本文通过联锁优化并增加测点，使系统更安全，K1301运行更想定。关键调：壳牌气化炉；德环气压缩机；3500系统；联锁优化
中图分类号：T
文献标识码：A
Interlockingoptimizationof thecirculatinggascompressor(K1301)
intheShellgasifier
Wang Haidong
(Henan Yubei energy chemical company Henan InstrumentBranch,Henan 458o00)
Abstracf: K1301 (recycle gas compressor) is importanf equipmenf of Shell Gasifier, once an accidenf occarrs, the gasification device to stop, its use is rhe Benrley (Bently) Company prodarcrion of 3500 detection system. The system mainly inchudes: sensor; instrarmem frame, electric source modarle, interface module, the detector module and 3500 framework configuration sofiware, involved in the programt are basically single point interlock brmp. In rhis paper; the system is optimized and rhe measarremem points are oprimized to make the system more secure, and the K30J operation is more stable
Key words:Shell gasifier; circulatirng air compressor; 3500 system; interlock oprimization
、循环气压缩机系统简介
施工准备 t
操作平台安装
基确验收及处理
+
K-1301就位
t
压缩机初找正、初对地脚螺栓控灌砂、底板座浆
+
压缩机轴承拆检、精找正、二次对中
压缩机二次灌浆
+
压缩机连接管道安装机组销对中复查
+
联轴器安装
开箱检验
油系统管道安装
+
油系统管道试压吹扫油系统试运
壳牌气化炉循环气压缩机使用的是美国本特利（BENTLY）公司生产的3500监测系统，3500系统能提供连续在线监测万方数据
功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。该系统高度模块化的设计主要包括：仪表框架、电源模块、接口模块、检测器模块及3500框架组态软件。系统的工作流程是：从现场取得的传感器输入信号提供给 3500监测器框架内的监测器和键相位通道。现场所用的振动、位移、键相探头均为电涡流传感器，电涡流传感器是由探头、延伸电缆、前置器以及被测体构成，其基本工作原理是前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。如果在这一交变磁场的有效范围内没有金属材料靠近，则这一磁场能量会全部损失：当有被测金属体靠近这一磁场，则在此金属表面产生感应电流，再通过前置器电子线路的处理，转换成电压信号输入至 3500系统，数据被采集后，与报警点比较并从监测器框架输出送到DCS处理。
循环气压缩机（K1301）的重要性
压缩机本体由德国菲马（FIMA）公司制造，配隔爆型三相异步电动机，循环气压缩机（K1301》是气化炉的重要设备，K1301将飞灰系统U-1500和洗涤系统U-1600 送来的合成气加压到4.14Mpa，温度为210℃的激冷气，送往气化炉V-1301。气化炉内部氧化反应产生的合成气上升到气化炉顶部（温度约1450℃），被循环气压缩机（K-1301》送来的冷煤气激冷至800℃左右，再经输气管（E-1301，E-1302）进入合成气冷却器（E-1303A、E-1306 E-1303B/C/D）。通过合成气冷却器回收热量后，煤气温度降至340℃，送到除灰工序。K1301一旦发生事故，整个气化装置就要停车。
